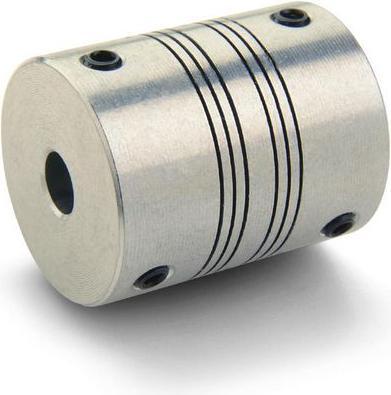

Ruland Giunto accoppiamento a vite 5x5x19.1mm

Foro A = 5mm
Foro B = 5mm
Diametro esterno = 19.1mm
Lunghezza = 22.9mm
Fissaggio = Vite di serraggio
Coppia nominale = 1.92Nm
Rigidità torsionale = 2.27°/Nm
Disallineamento angolare = 3°
Disallineamento parallelo = 0.203mm
Disallineamento assiale = 0.127mm
Materiale = Alluminio

Questo accoppiamento presenta un montaggio a morsetto ed è realizzato in alluminio. È adatto per velocità più elevate, maggior disallineamento e richiede meno lubrificazione rispetto ad altri accoppiamenti. Ogni accoppiamento è costruito come un pezzo unico, eliminando giunti meccanici e potenziali fonti di errore. Sono disponibili due tipi di montaggio: le applicazioni tipiche includono encoder, motori passo-passo, robotica, strumentazione, sistemi servo, pompe, valvole e ventilatori. La versione con vite di serraggio è fissata in modo sicuro con una vite di serraggio per albero, posizionata a 120° di distanza. La versione con fissaggio a morsetto utilizza una vite a esagono incassato per albero. Questi accoppiamenti senza gioco sono progettati per velocità costanti e alte coppie, con un design rigido torsionalmente in un pezzo unico che non è sensibile alla temperatura. Sono adatti sia per alte che per basse velocità e possono accettare inversioni di direzione di rotazione, con un disallineamento assiale massimo consentito di 3°.
