RF-Elements HG3-CC-A60-V2 - Antenna a fascio asimmetrico da 60°

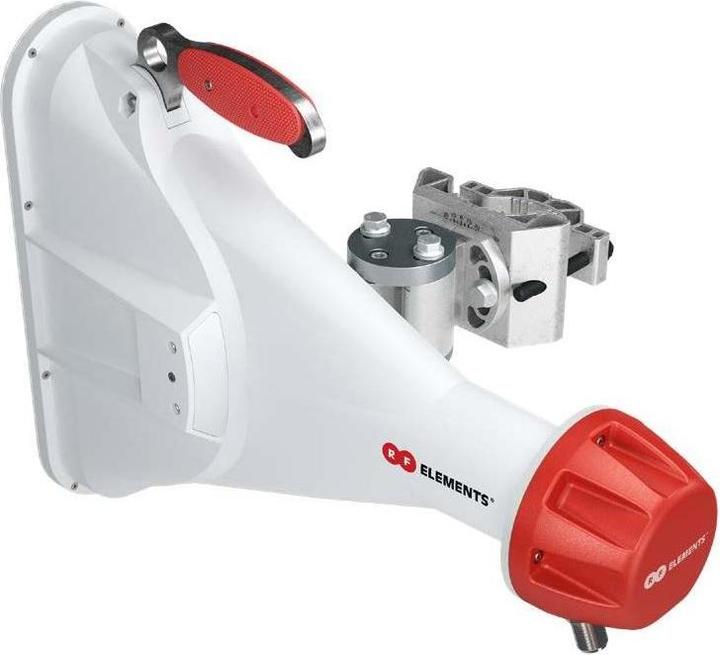

HG3-CC-A60-V2 - Antenna a fascio asimmetrico da 60°

Il diagramma di radiazione dell'antenna CC a cono asimmetrico a 60° è ampio 60° nel piano azimutale e 25° in quello di elevazione. L'aumento del guadagno e l'elevata efficienza del fascio migliorano notevolmente le opzioni di pianificazione della copertura.

L'antenna CC a cono asimmetrico a 60° supera le tradizionali antenne patch array a settore grazie all'elevata stabilità del diagramma di radiazione sull'intera larghezza di banda operativa. L'eccellente reiezione del rumore e la precisione del diagramma di radiazione favoriscono l'antenna per i cluster di punti di accesso ad alta densità con siti strettamente distanziati. Il CC a tromba asimmetrica a 60° è dotato di una coppia di jack N che garantiscono un'ampia gamma di connessioni radio.

Dati tecnici

• Connessione radio: 2x presa N a paratia

• Tipo di antenna: a tromba

• Materiali: plastica ABS resistente ai raggi UV, policarbonato, HDPE, alluminio, acciaio inossidabile

• Ambiente: IP55

• Diametro di montaggio dell'albero: 40-80 mm (consigliato il più vicino possibile a 80 mm)

• Temperatura: da -35°C a +60°C (da -31°F a +140°F)

• Resistenza al vento: 160 km/h

• Carico del vento: 43 N a 160 km/h

• Regolazione meccanica: ±20° in elevazione, ±20° in azimut

• Peso: 5,1 kg

• Dimensioni: 435 x 360 x 250 mm/17,1 x 14,2 x 9,8 pollici.

Potenza

• Gamma di frequenza: 5180 - 6000 MHz

• Guadagno: 17 dBi

• Larghezza del fascio azimutale -3 dB: H 45°/V 42°

• Larghezza del fascio di elevazione -3 dB: H 17°/V 16°

• Larghezza del fascio azimutale -6 dB: H 60°/V 60°

• Larghezza del fascio di elevazione -6 dB: H 25°/V 25°

• Efficienza del fascio: 95

• Rapporto fronte/retro: 27 dB

• VSWR max. 5180-6000 MHz: 1,8

• Polarizzazione: Doppia lineare H + V

• Impedenza: 50 Ohm.
