RF-Elements AH2030-TP - Antenna a fascio asimmetrico da 30°
Più di 10 pezzi in stock presso il fornitore
Informazioni sul prodotto

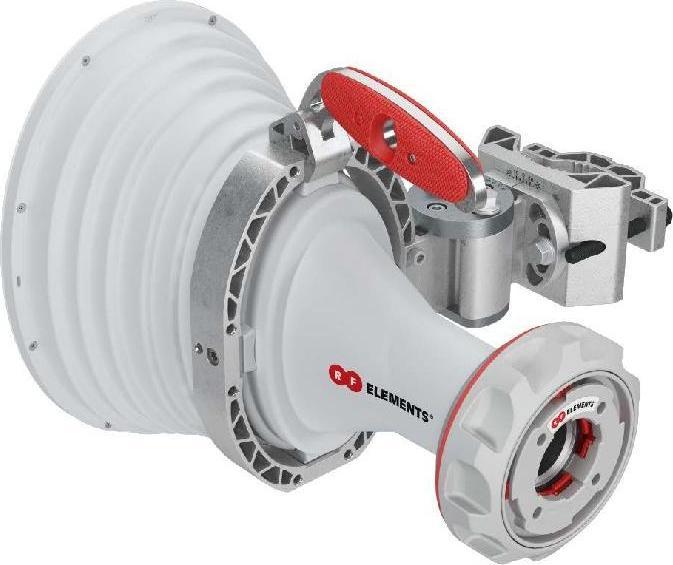

AH2030-TP - Antenna a fascio asimmetrico di 30°
L'antenna a tromba asimmetrica TP da 30° presenta un elevato guadagno e zero lobi laterali, risultando in un'efficienza del fascio molto alta. Il suo schema di radiazione è ampio in azimut e stretto nel piano di elevazione.
La stabilità del guadagno, dello schema di radiazione e della copertura risultante è eccellente su tutta la banda utile. Queste proprietà, insieme a un'eccezionale capacità di rifiuto del rumore, rendono l'antenna a tromba asimmetrica TP da 30° ideale per siti con alta densità di clienti e co-locazione. Il portale TwistPort™ - rf element, rivoluzionario e in attesa di brevetto, consente la connettività a un'ampia gamma di radio di terze parti utilizzando adattatori TwistPort™.
La funzione BeamSwitch™ consente di montare l'antenna con una rotazione di 90° scambiando la posizione della maniglia e del supporto. L'AH2030-TP può quindi fornire un'opzione di larghezza del fascio di 20° in azimut e 30° in elevazione. L'anello in alluminio estruso migliora la resistenza strutturale del fissaggio dell'antenna e facilita una rapida e semplice inversione del BeamSwitch™.
Dati Tecnici
- Connessione antenna: TwistPort™ - Portale a guida d'onda a bloccaggio rapido
- Tipo di antenna: Tromba
- Materiali: Plastica ABS resistente ai raggi UV, policarbonato, HDPE, alluminio, acciaio inossidabile
- Ambientale: IP55
- Diametro di montaggio su palo: 40-80 mm (raccomandato il più vicino possibile a 80 mm)
- Temperatura: -35°C a +60°C (-31°F a +140°F)
- Resistenza al vento: 160 km/ora
- Carico del vento: 67 N a 160 km/h
- Regolazione meccanica: ±20° in elevazione, ±20° in azimut
- Peso: 4.2 kg/9.2 lbs
- Dimensioni: 483 x 334 x 235 mm / 19.0 x 13.1 x 9.2 pollici
Prestazioni
- Gamma di frequenza: 5180 - 6000 MHz
- Guadagno: 20.5 dBi
- Larghezza del fascio in azimut -3 dB: H 21° / V 21°
- Larghezza del fascio in elevazione -3 dB: H 15° / V 15°
- Larghezza del fascio in azimut -6 dB: H 30° / V 30°
- Larghezza del fascio in elevazione -6 dB: H 20° / V 20°
- Efficienza del fascio: 95%
- Rapporto frontale-posteriore: 35 dB.
Campo di applicazione | Esterno |
Classe di protezione IP | IP55 |
No. di articolo | 21599013 |
Produttore | RF-Elements |
Categoria | Antenna WiFi |
No. di fabbricazione | AH2030-TP |
Data di rilascio | 2.8.2022 |
Guadagno di antenna | 20.50 dBi |
Campo di applicazione | Esterno |
Classe di protezione IP | IP55 |
Emissione di CO₂ | |
Contributo climatico |
Lunghezza | 0.33 m |
Larghezza | 0.48 m |
Altezza | 0.24 m |
Peso | 4200 g |
