OEM Cavo da OBD-II a DB9

Pronto a hackerare la tua auto?

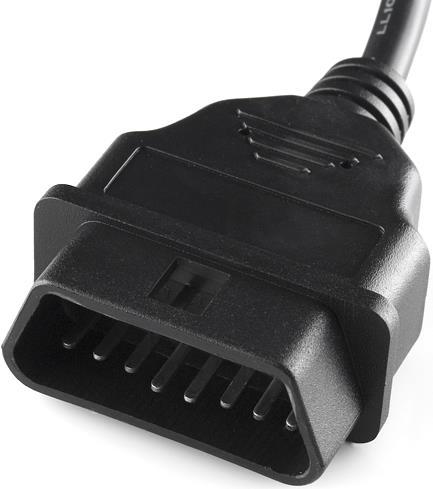

Il connettore ODB-II ti dà accesso al Can-Bus dell'auto. Insieme a uno Shield Can-Bus (vedi accessori), è possibile leggere e manipolare molti dati del veicolo.

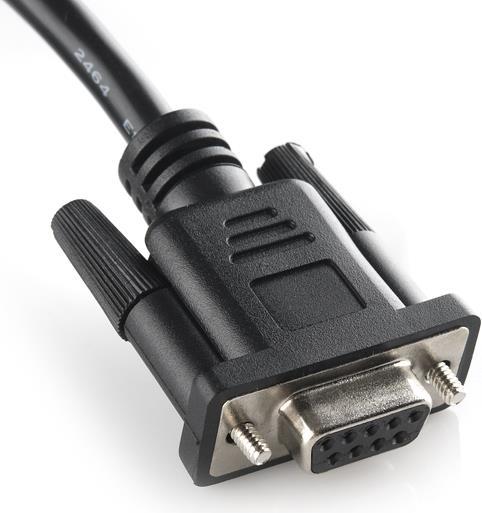

Attenzione: anche se il connettore DB9 assomiglia a una porta seriale, non deve essere collegato a una normale porta seriale! Assicurati sempre di collegarlo tramite uno Shield Can-Bus o un breakout.

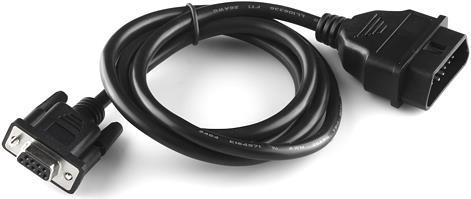

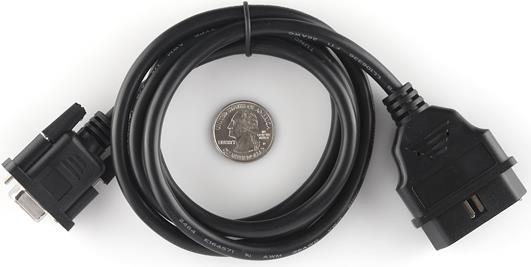

Lunghezza del cavo: circa 1,5 metri

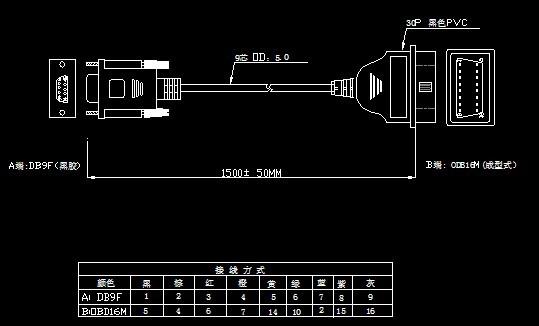

Pinout:

Pin Descrizione
OBDII
DB9

J1850 BUS+
2
7

Massa Chassis
4
2

Massa Segnale
5
1

CAN High J-2284
6
3

ISO 9141-2 K Line
7
4

J1850 BUS-
10
6

CAN Low J-2284
14
5

ISO 9141-2 L Line
15
8

Alimentazione Batteria
16
9.
