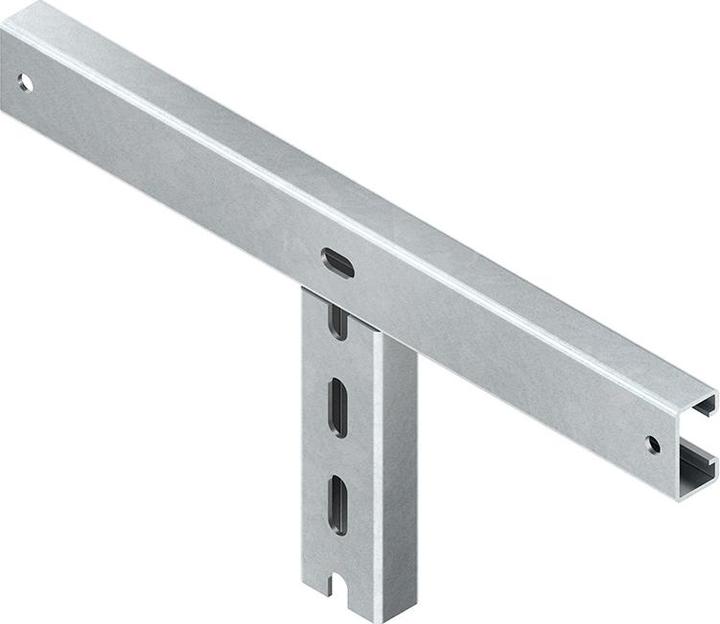

Niedax Adattatore di serraggio KKAT 300

Niedax Adattatore a morsetto KKAT 300

Produttore: Niedax
Descrizione: Adattatore a morsetto
Tipo: KKAT 300
Materiale: Acciaio
Acciaio inossidabile, trattato: no
Qualità del materiale: altro
Protezione superficiale: zincato a caldo
Temperatura di esercizio: -20 fino a 120 °C

L'adattatore a morsetto Niedax KKAT 300 è progettato per l'installazione di bracci a 90° su travi a T con una larghezza di flangia di 300 mm. Viene fornito con accessori di fissaggio per il montaggio del braccio all'adattatore a morsetto. Gli accessori di morsettatura necessari per le travi a T, come 2 x GM 5030 M10 F, 2 x SK 10X... (= 8.8) e 2 x HSK..., devono essere ordinati separatamente.

In generale, i bracci devono prima essere fissati all'adattatore. Il fissaggio a morsetto deve essere simmetrico e le viti devono essere posizionate il più vicino possibile alla flangia. Si applicano le indicazioni di capacità portante dei bracci utilizzati. Per gli adattatori a morsetto, queste indicazioni di capacità portante sono valide solo se nell'area di morsettatura le superfici delle colonne a T e dei morsetti profilati sono in acciaio o acciaio zincato.

Se il substrato di costruzione in una connessione a morsetto è verniciato, la vernice deve essere rimossa, altrimenti la capacità portante non è garantita. C'è il rischio di scivolamento! Per le colonne in acciaio con rivestimento ignifugo, questo non deve essere rimosso senza consultazione e approvazione scritta del committente o della direzione lavori. In ogni caso, l'introduzione dei carichi nella struttura deve essere coordinata con la pianificazione o la direzione lavori.

Per bracci a sospensione e bracci murali: KTCL..., KTC...
Per bracci a sospensione e bracci murali: KTAC..., KTAL..., KTAM..., KTA...

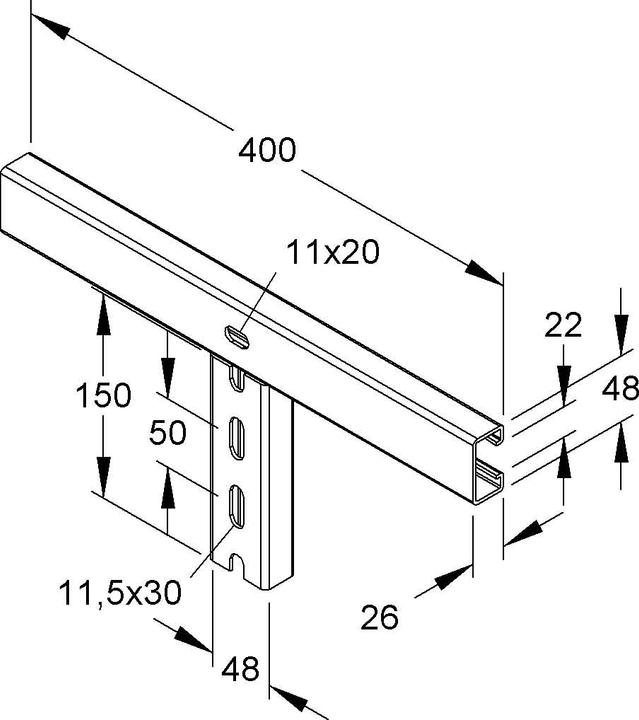

Dimensioni (circa) H x L: 198 x 400 mm
Capacità portante F a L/2 del braccio: 1,5 kN
Materiale: Acciaio, zincato a immersione secondo DIN EN ISO 1461
Spessore della flangia della trave in mm: [indicazione del cliente necessaria]
EAN: 4013339815708.
