Mars MA-WA56-DP25NB - 25,5 dBi - 4,9 - 5,875 GHz - 50 Ohm - Doppia polarizzazione - 1,7:

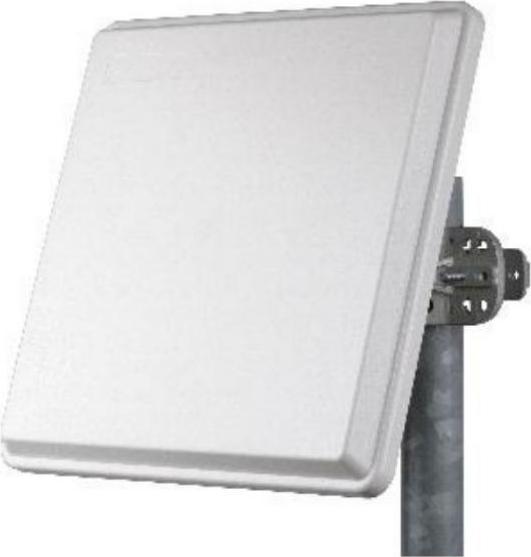

MARS MA-WA56-DP25NB - Antenna Abbonato Dual Polarizzata/Doppia Inclinazione da 4.9-5.875 GHz

L'antenna dual polarizzata da 5 GHz MARS è stata progettata per fornire una copertura completa per la banda di frequenza da 5 GHz.

Caratteristiche aggiuntive:

• Doppia inclinazione se montata diagonalmente
• Prestazioni efficienti e stabili
• Alto rapporto guadagno/dimensione
• Costruzione leggera e durevole
• Radome protetto dai raggi UV in policarbonato adatto per installazioni in condizioni meteorologiche avverse

La soluzione di involucro dell'antenna dual polarizzata da 5 GHz MARS comprende un'antenna dual polarizzata impermeabile da 5 GHz e un involucro resistente alle intemperie con possibilità di regolazioni Az/El. Questa soluzione consente a WISP/integratori di progettare la propria unità abbonato a basso costo e resistente alle intemperie, risparmiando sui costi elevati delle integrazioni radio con antenne speciali.

Elettrico:

• Gamma di frequenza: 4.9-5.875 GHz
• Guadagno: V-pol: 23.5 +/-1 dBi; H-pol: 24.5 +/-1 dBi
• VSWR, max.: 1.7:1
• Polarizzazione: Dual polarizzata: Lineare, verticale e orizzontale; Doppia inclinazione (opzionale): +/-45°
• Larghezza del fascio a 3 dB, piano H, tipica: 7° - 9°
• Larghezza del fascio a 3 dB, piano E, tipica: 7° - 9°
• Lobi laterali, min.: ETSI TS3, TS4, TS5
• Polarizzazione incrociata, tipica: -25 dB
• Isolamento port-to-port, tipico: -30 dB
• Rapporto frontale-posteriore, min.: ETSI TS3, TS4, TS5
• Potenza di ingresso, max.: 5 Watt
• Impedenza di ingresso: 50 Ohm
• Protezione da fulmini: Terra DC

Meccanico:

• Dimensioni (H x L x P): 370 x 370 x 40 mm (14.5" x 14.5" x 1.6")
• Connettore (senza involucro): 2x N-type, femmina
• Connettore (con involucro): 2x SMA femmina
• Peso: 1.8 kg
• Piano posteriore: Alluminio protetto tramite passivazione chimica
• Radome: Policabonato protetto dai raggi UV
• Dimensioni dell'involucro (esterne): 287 x 287 x 68 mm
• Dimensioni dell'involucro (interne): 260 x 260 x 45 mm (10.2" x 10.2" x 1.8")
• Dimensioni della piastra interna dell'involucro: 245 x 245 mm
• Altezza del PCB (dalla base per RF al piano posteriore): 55 mm
• Montaggio: Supporto MNT-22

Ambientale:

• Gamma di temperatura operativa: -40°C a +65°C
• Vibrazione: Secondo IEC 60721-3-4
• Carico del vento: 200 km/h (sopravvivenza)
• Infiammabilità: UL94
• Impermeabilizzazione:...
