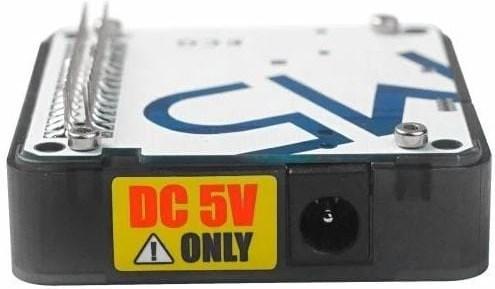

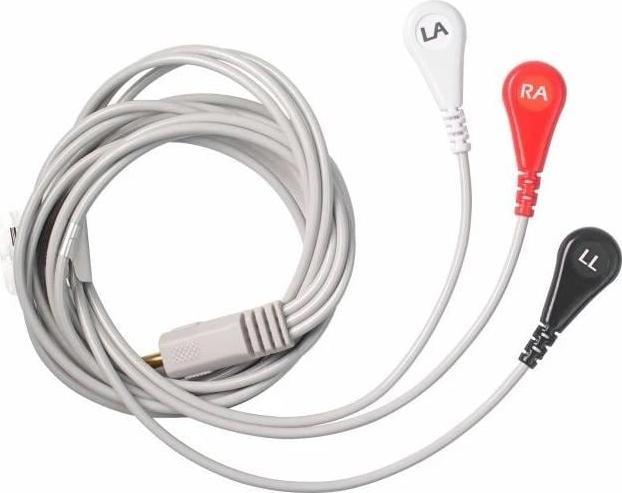

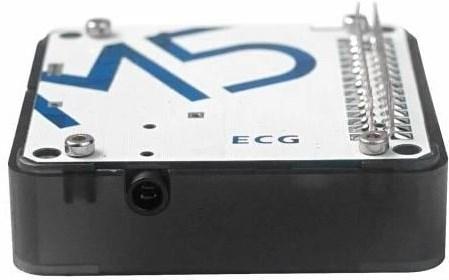

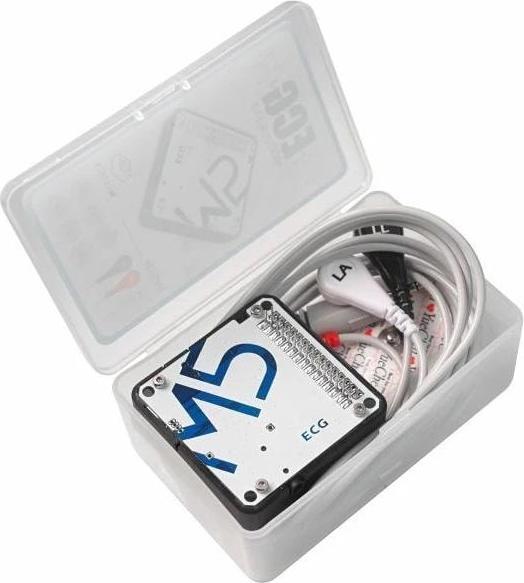

M5Stack Modulo ECG 13.2 (AD8232) con cavi e pads

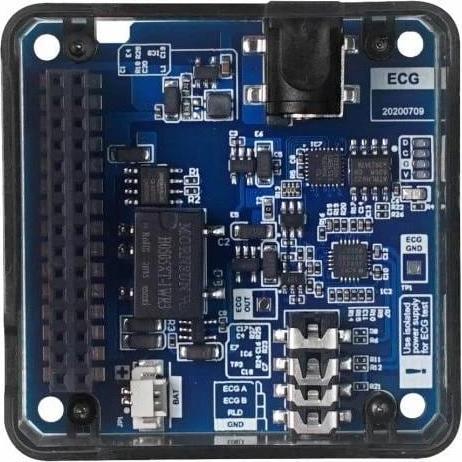

L'ECG è un monitor della frequenza cardiaca (elettrocardiogramma) in grado di rilevare la frequenza cardiaca e generare un segnale cardiogramma. La tecnologia dell'elettrocardiogramma utilizza un elettrocardiografo per registrare le variazioni dell'attività elettrica del cuore durante ogni ciclo cardiaco. Questo modulo ECG integra il monitoraggio della frequenza cardiaca a singolo elettrodo AD8232 nella parte anteriore. Il segnale ECG raccolto viene elaborato tramite il filtro passa-basso AD8603, e l'ADC a 10 bit (AD7476) esegue la conversione del segnale analogico/digitale verso il STM32, che dispone di un algoritmo integrato per la statistica della frequenza cardiaca per l'elaborazione del segnale. Infine, i risultati dell'elaborazione vengono emessi sotto forma di comunicazione seriale per facilitare la raccolta e la visualizzazione da parte dell'unità di controllo principale. Per quanto riguarda la trasmissione del segnale, offre un'isolamento completo front-end/digitale per aumentare la stabilità e la sicurezza del dispositivo.
