M5Stack Modulo driver per motori passo-passo 13.2
6 pezzi in stock presso il fornitore
Informazioni sul prodotto

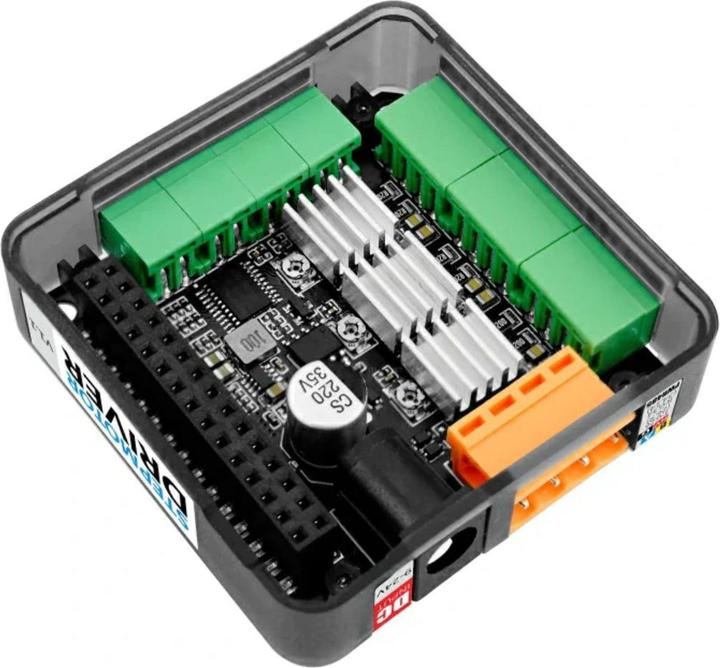

Il modulo driver per motori passo-passo M5Stack 13.2 V1.1 è un driver per motori passo-passo adattato al M5 Core. Utilizza un STM32 con driver per motori passo-passo HR8825 e offre un'interfaccia di controllo per motori passo-passo bipolari a 3 vie. Il modulo consente il controllo indipendente o il collegamento di più motori. È dotato di un chip di espansione IO, morsetti per segnali di ingresso, controllo di rilascio del chip driver e fino a 1/32 di microstepping per motori passo-passo. Con la programmazione grafica UIFlow o Arduino, il motore passo-passo può essere controllato con precisione. Il modulo è ideale per applicazioni come stampanti e bracci robotici che richiedono movimenti precisi dei motori passo-passo.
Accessori consigliati:
Alimentatore DC 12V 4000mA con adattatore AC/DC con spina da 5.5mm/2.1mm

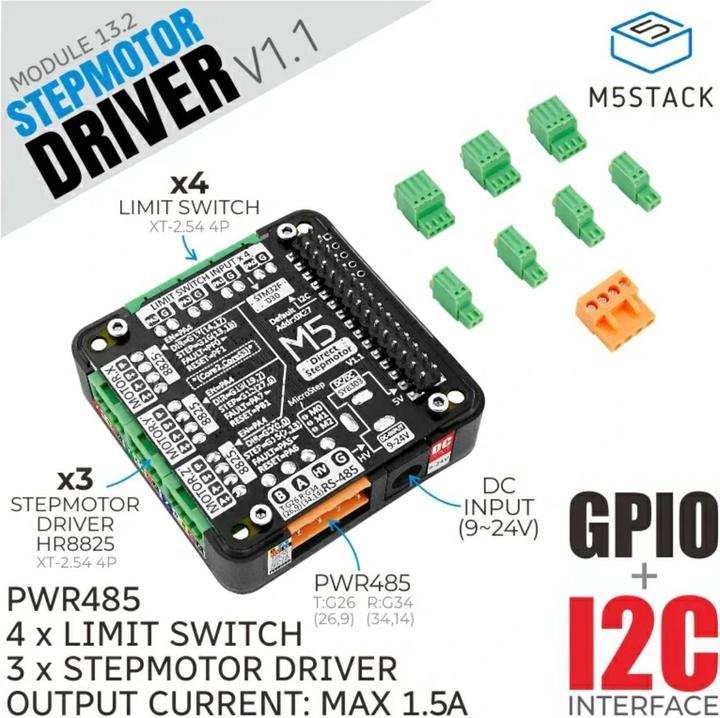

Caratteristiche:
- Adatto per motori passo-passo bipolari
- Ogni canale ha un potenziometro per la regolazione della corrente e può fornire fino a 1,5A
- Supporta più modalità di microstepping, fino a 1/32 di microstepping
- 4 set di interfacce di ingresso segnale
- Interfaccia di comunicazione PWR485 (RS485 + ingresso di corrente 9-24V)
Dettagli tecnici:
- Produttore: M5Stack
- SKU del produttore: M039-V11
- Chip di espansione IO: STM32F030F4P6
- Chip di pilotaggio per motori passo-passo: HR8825
- Supporto per modalità di segmentazione: INTERO, 1/2, 1/4, 1/8, 1/16, 1/32

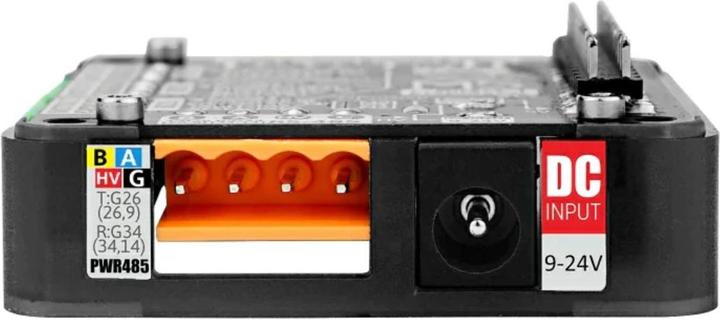

- Tipo di connessione per alimentazione: DC-JACK
- Tensione di ingresso: 9~24V
- Corrente massima di pilotaggio per un singolo canale: 1.5A
- Tipo di connessione dei morsetti di ingresso segnale: 2.54-2P

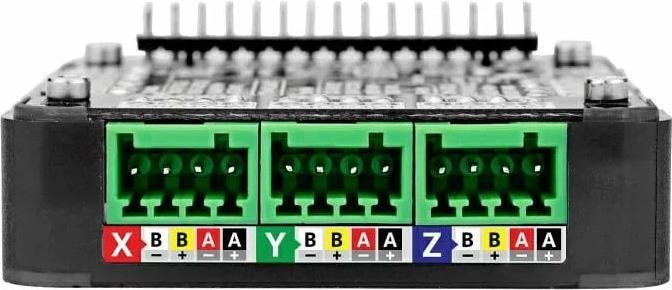

- Tipo di connessione dei morsetti del motore: 2.54-4P
- Tipo di connessione dei morsetti RS485: 3.96-4P
- Temperatura di funzionamento: 0~40°C
- Piattaforma di sviluppo: Arduino, UIFlow
- Dimensioni: 54.2 x 54.2 x 13.2mm
- Peso: 40g

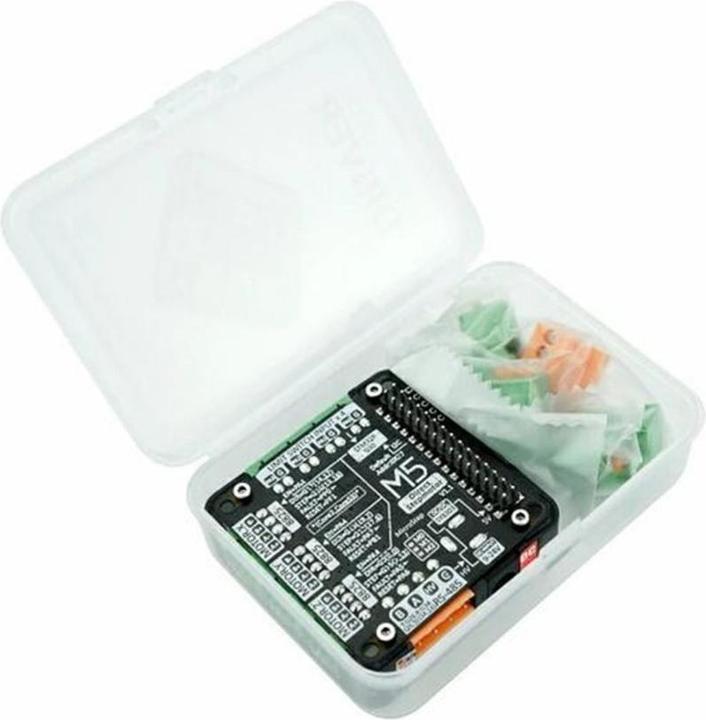

Contenuto della confezione:

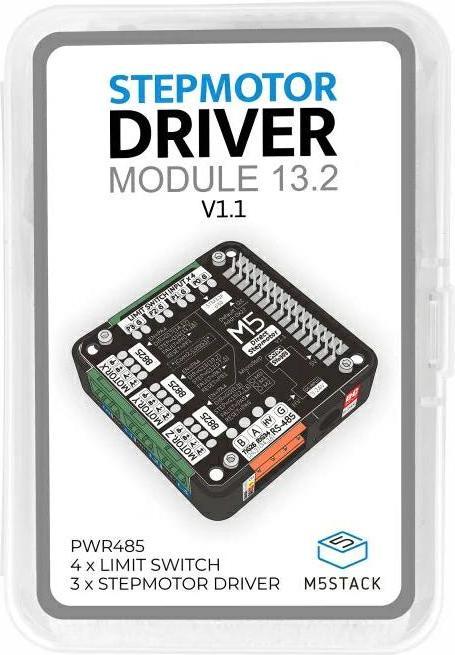

- 1x modulo driver per motori passo-passo M5Stack 13.2
- 4x connettori 2.54-2P
- 3x connettori 2.54-4P
- 1x connettore 3.96-4P.
No. di articolo | 37805563 |
Produttore | M5Stack |
Categoria | Accessori per scheda di sviluppo |
No. di fabbricazione | M039-V11 |
Data di rilascio | 2.10.2023 |
Hardware compatibile | Arduino |
Scheda di sviluppo Tipo di accessorio | Scheda di sviluppo con dissipatore |
Paese di origine | Cina |
Emissione di CO₂ | |
Contributo climatico |
No. di pezzi | 1 x |
Dotazione | 1 terminale 3.96-4P, 1 x driver per motore passo-passo v1.1, 3 terminali 2,54-4P, 4 terminali 2.54-2P |
Lunghezza | 5.42 cm |
Larghezza | 5.42 cm |
Altezza | 1.32 cm |
Peso | 40 g |
