M5Stack Mini unità GPS/BDS (AT6558)

Questo dispositivo GPS di M5Stack è dotato di un chip di navigazione AT6558 e di un chip amplificatore MAX2659 per migliorare il segnale dell'antenna. L'AT6558 è altamente efficiente e supporta vari tipi di sistemi di navigazione satellitare, in grado di ricevere segnali satellitari su 56 canali provenienti da 6 sistemi di navigazione satellitare. Il modulo può ottenere informazioni di posizione accurate, consentendo un posizionamento preciso ovunque in città o in un veicolo.

Questa unità comunica con il M5Core tramite il protocollo UART e si collega al M5Core attraverso PORTC.

Impostazioni UART:
Velocità di trasmissione predefinita: 19200 bps
Bit di avvio: 1 bit
Bit di stop: 1 bit
Parità: nessuna

Dettagli tecnici:
Precisione di posizionamento: 2,5 metri (CEP50, area aperta)
Canali: 56
Supporta: sistemi di navigazione satellitare GPS/GLONASS
Supporta il posizionamento differenziale D-GNSS
Frequenza di aggiornamento del posizionamento: 1-10 Hz
Altitudine massima: 1800 m
Velocità massima: 515 m/s
Accelerazione massima: <= 4 G
Funzionamento continuo in modalità duale BDS/GPS: <23 mA (@3.3 V)
In standby: <10 µA (@3.3 V)
Sensibilità:
Tracking: -162 dBm
Acquisizione: -148 dBm
Avvio a freddo: -146 dBm
Tempi di avvio:
Avvio a freddo: 35 secondi
Avvio a caldo: 32 secondi
Avvio immediato: 1 secondo
Temperatura operativa: -40 °C a 85 °C
Interfaccia: Grove C
Montaggio: Due fori compatibili con Lego
Connettore: PH2.0 4 Pin
Dimensioni: 48,2 x 24,2 x 8,2 mm
Peso: 25 g

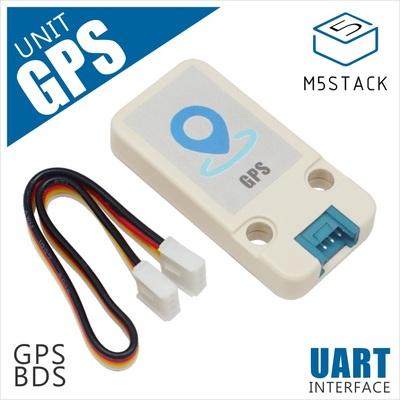

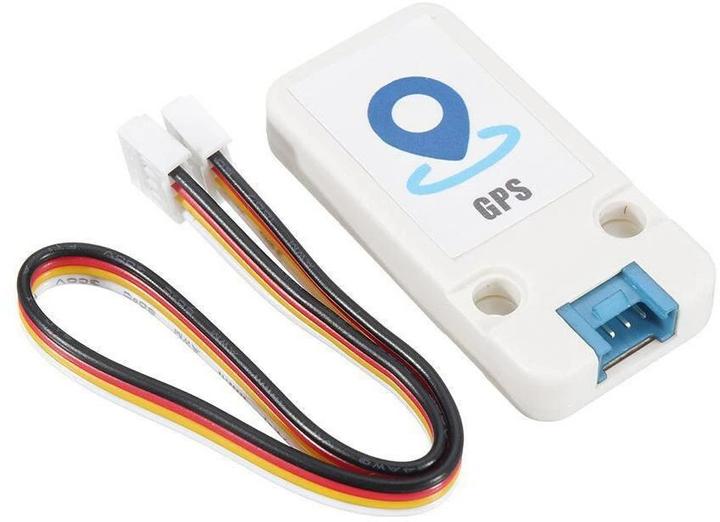

Contenuto della confezione:
1x Unità M5Stack Mini GPS/BDS AT6558
1x Cavo GROVE 20 cm
1x Scatola di stoccaggio.
