LilyPad Breakout di base FTDI 5V

Questa è la revisione LilyPad del nostro FTDI Basic. È la stessa del nostro
altri FTDI Basic, ma ha una scheda LilyPad viola che è la metà del
spessore.

Si tratta di una scheda di breakout di base per l'FTDI FT232RL da USB a IC seriale.
La piedinatura di questa scheda corrisponde al cavo FTDI per lavorare con il cavo ufficiale
Arduino e schede Arduino 5V clonate. Può essere utilizzato anche per il generale
applicazioni seriali. La differenza principale con questa scheda è che
fa risaltare il pin DTR rispetto al pin RTS del cavo FTDI.
Il pin DTR permette ad un target Arduino di autoripristinarsi quando un nuovo Sketch
viene scaricato. Questa è una caratteristica davvero bella da avere e permette un
schizzo da scaricare senza dover premere il pulsante di reset. Questo
la scheda si resetterà automaticamente qualsiasi scheda Arduino che abbia il pin di reset portato
ad un connettore a 6 poli.

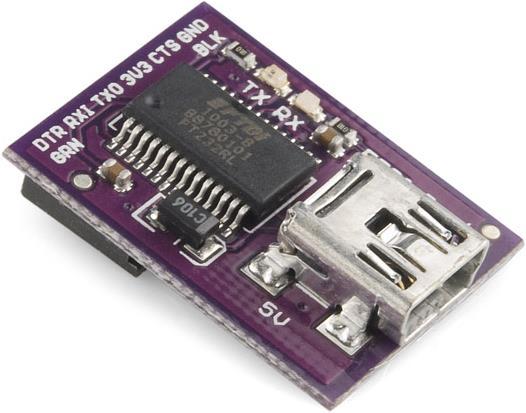

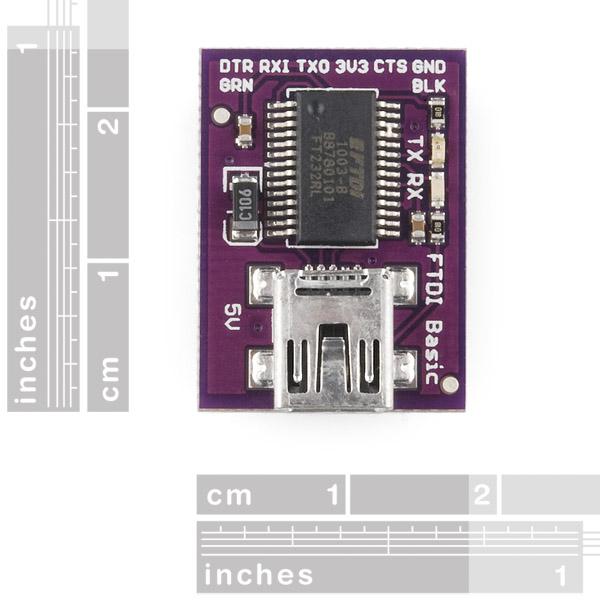

I pin contrassegnati con BLK e GRN corrispondono ai fili colorati sul
Cavo FTDI. Il filo nero del cavo FTDI è GND, verde è CTS. Utilizzare
questi pin BLK e GRN per allineare la scheda base FTDI con il vostro Arduino
obiettivo.

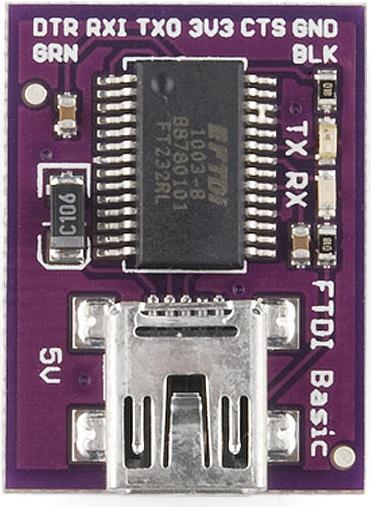

Questa scheda è dotata di LED TX e RX che la rendono un po 'meglio da utilizzare oltre
il cavo FTDI. Si può effettivamente vedere il traffico seriale sui LED per
verificare se la scheda funziona.

Questa scheda è stata progettata per ridurre il costo dello sviluppo di Arduino
e aumentare la facilità d'uso (la funzione di auto-ripristino rocce!). Il nostro Arduino
Le schede Pro e i LilyPad utilizzano questo tipo di connettore.

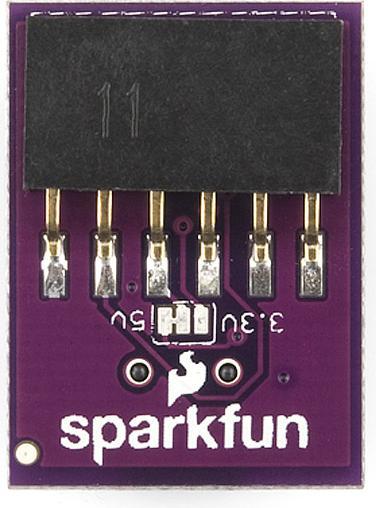

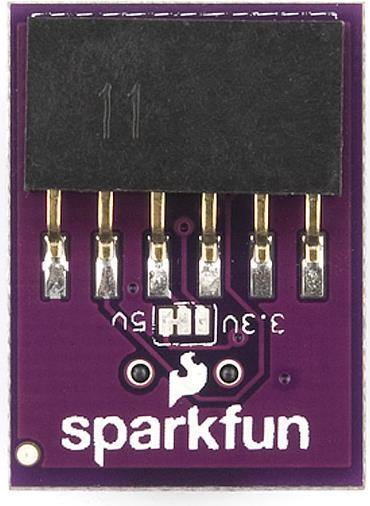

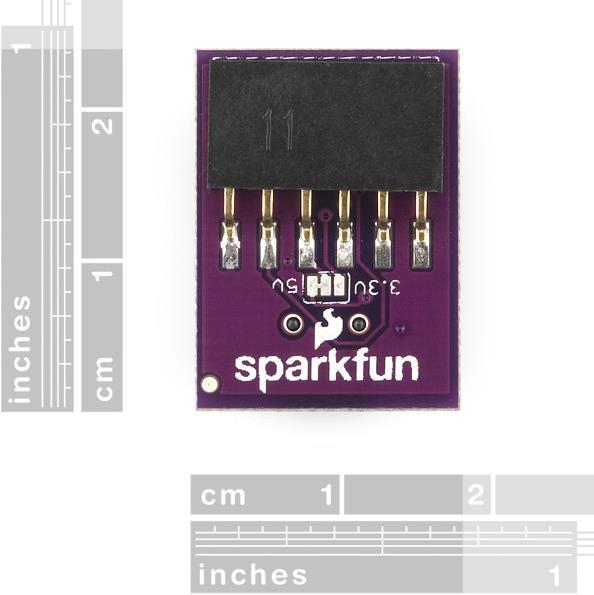

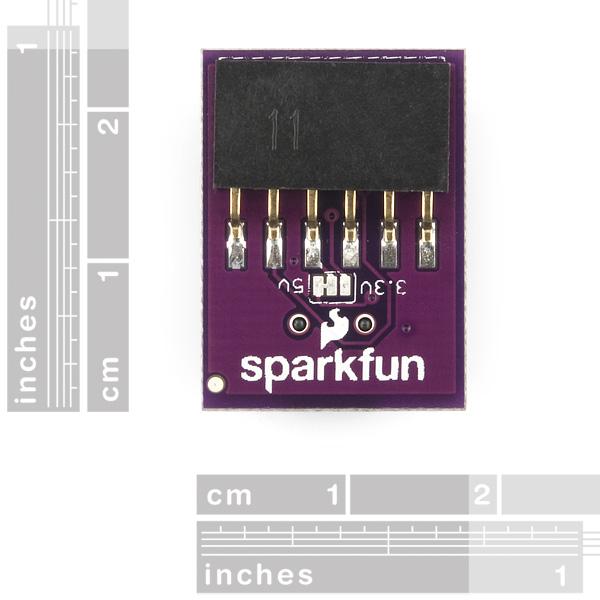

Una delle belle caratteristiche di questa tavola è un ponticello sul retro del
scheda che permette di configurare la scheda a 3,3V o 5V
(sia la potenza in uscita che il livello di IO). Questa scheda viene spedita a 5V, ma è possibile
tagliare la traccia di default e aggiungere un ponticello di saldatura se si deve passare a
3.3V.

Nota: Una parte di questa vendita viene restituita alla Dott.ssa Leah Buechley per
lo sviluppo continuo e l'educazione dei tessuti elettronici.

Link:

* Driver FTDI [1]

Link:

• -----

[1] http://www.ftdichip.com/FTDrivers.htm
