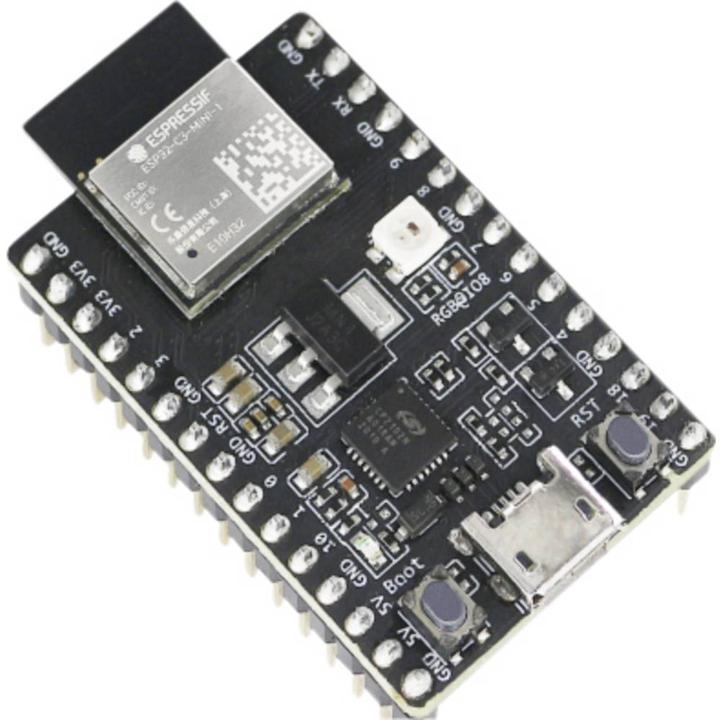

Espressif Scheda di sviluppo ESP32-C3-DevKitM-1

L'ESP32-C3-DevKitM-1 è una scheda di sviluppo di livello base basata sul modulo ESP32-C3-MINI-1, che è stato nominato per le sue dimensioni ridotte. Questa scheda offre funzionalità complete di Wi-Fi e Bluetooth LE. La maggior parte dei pin I/O del modulo è distribuita sui connettori a pin su entrambi i lati della scheda, per facilitare il collegamento. Gli sviluppatori possono collegare i dispositivi periferici utilizzando fili jumper o montare l'ESP32-C3-DevKitM-1 su una breadboard.

Interfacce:

• Regolatore di tensione LDO da 5 V a 3,3 V, che converte un'alimentazione a 5 V in un'uscita a 3,3 V.
• LED di accensione a 5 V che si illumina quando l'alimentazione USB è collegata alla scheda.
• Connettori a pin: tutti i pin GPIO disponibili (eccetto il bus SPI per il Flash) sono distribuiti sui connettori a pin sulla scheda.
• Pulsante di avvio: tenendo premuto il pulsante di avvio e poi premendo il pulsante di reset, si attiva la modalità di download del firmware per il caricamento del firmware tramite la porta seriale.
• Porta Micro-USB: interfaccia USB che fornisce alimentazione alla scheda e funge da interfaccia di comunicazione tra un computer e il chip ESP32-C3FN4.
• Pulsante di reset: premere questo pulsante per riavviare il sistema.
• Ponte USB-a-UART: un singolo chip ponte USB-UART consente velocità di trasmissione fino a 3 Mbps.
• LED RGB: LED RGB indirizzabile, controllato tramite GPIO8.

Opzioni di alimentazione:
Ci sono tre modalità di alimentazione esclusive per la scheda:

• Porta Micro-USB, alimentazione standard
• Connettori a pin da 5 V e GND
• Connettori a pin da 3 V3 e GND.
