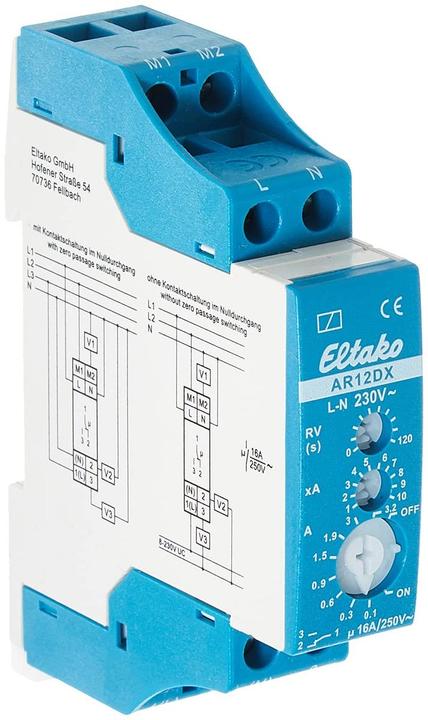

Eltako Relè a tempo Relè di corrente. 1 contatto di commutazione a potenziale zero 16A/250V AC

Dispositivo di montaggio modulare per installazione su guida di supporto (1 TE). Per questo, è sufficiente collegare il conduttore N al morsetto (N) e L al morsetto 1 (L). Questo comporta un consumo in standby aggiuntivo di soli 0,1 watt. Se il contatto viene utilizzato per controllare dispositivi di commutazione che non si attivano nel passaggio attraverso lo zero, non si dovrebbe collegare (N), poiché il ritardo di chiusura aggiuntivo avrebbe l'effetto opposto. Con un trasformatore di corrente a nucleo toroidale interno, la corrente alternata che scorre attraverso un carico V1, da 0,1 A fino a un massimo di 32 A, viene confrontata con il valore impostato e, in caso di superamento, un relè disattiva un carico V2 collegato al morsetto 2 entro 0,5 secondi, oppure attiva un carico V3 collegato al morsetto 3. Precisione di impostazione ±5 %. A partire da 25 A, il relè si attiva sempre. La tecnologia ibrida all'avanguardia unisce i vantaggi del controllo elettronico senza usura con l'elevata potenza di relè speciali. La base di corrente A viene impostata con l'interruttore rotativo a scatto inferiore A.
