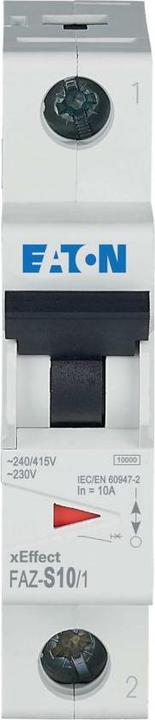

Eaton Interruttore automatico 10A 1-polo

Gamma: xEffect
Serie: FAZ
Numero di poli: 1
Corrente nominale: 10 A
Caratteristica di sgancio: Tipo S
Tensione nominale AC: 230 V
Capacità di interruzione: 10 kA
Lunghezza: 80 mm
Larghezza: 17,5 mm
Profondità: 73,5 mm

Gli interruttori automatici della serie FAZ sono disponibili con capacità di 6 kA e 10 kA. Comprendono interruttori automatici miniaturizzati a polo singolo, doppio e triplo con sgancio termico e magnetico. Questi interruttori miniaturizzati sono progettati per il montaggio su guida DIN e sono disponibili con tre caratteristiche di sgancio. È disponibile una capacità di disconnessione opzionale in base alla caratteristica: 6 kA per la serie economica o 10 kA per le capacità complete.

Presentano un sistema di contatti a doppio stacco con una camera di estinzione interna e un meccanismo a molla di accumulo con rilascio libero. C'è un'indicazione chiara della posizione del contatto tramite una leva di commutazione frontale, e i terminali hanno una grande capacità, accogliendo dimensioni da 0,75 a 16 mm².

Questi interruttori automatici sono compatibili con le guide DIN in conformità con EN 50 022/DIN 46277-3 e rispettano le normative di progettazione B, C e S secondo il nuovo standard internazionale IEC 898, BS/EN 60-898.

La curva B garantisce uno sgancio istantaneo per correnti da 3 a 5 volte il valore nominale, proteggendo circuiti con correnti di spunto moderate, come lampade a incandescenza, carichi di riscaldamento, abitazioni e edifici più piccoli. La curva C fornisce un rilascio immediato per correnti da 5 a 10 volte il valore nominale, adatta per circuiti con correnti di spunto maggiori, come impianti industriali, edifici più grandi, motori e lampade fluorescenti, dove è necessario uno sgancio più rapido per prevenire spegnimenti indesiderati.

La curva S ha una soglia di risposta al cortocircuito da 13 a 17 volte la corrente nominale e una soglia di sovraccarico da 1,05 a 1,3 volte la corrente nominale, rendendola particolarmente adatta per la protezione di circuiti di controllo dove ci si aspetta correnti di spunto molto elevate, come nei trasformatori.
