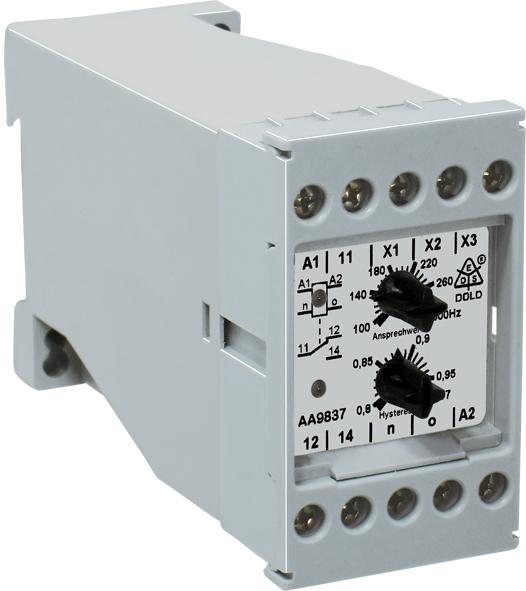

Dold Relè di monitoraggio della frequenza AC50/60HZ230V AA9837.11 40

Il relè di frequenza funziona secondo il principio del confronto delle frequenze, confrontando la frequenza di misura con una frequenza generata all'interno del dispositivo, modificabile tramite il pulsante di regolazione. Se si collega un ponte di commutazione tra i morsetti X1 - X2, il relè di uscita si disattiva quando la frequenza di misura è maggiore della frequenza impostata. Il relè si riattiva quando la frequenza di misura è inferiore alla frequenza impostata moltiplicata per il fattore di isteresi. Se si collega un ponte di commutazione tra i morsetti X2 - X3, il relè si attiva quando la frequenza di misura è maggiore della frequenza impostata. Il relè si disattiva nuovamente quando la frequenza di misura è inferiore alla frequenza impostata moltiplicata per il fattore di isteresi. La presenza della tensione di misura è indicata da un diodo luminoso, con basse frequenze riconoscibili dal ritmo di lampeggiamento. Un ulteriore diodo luminoso indica lo stato di commutazione del relè di uscita.
