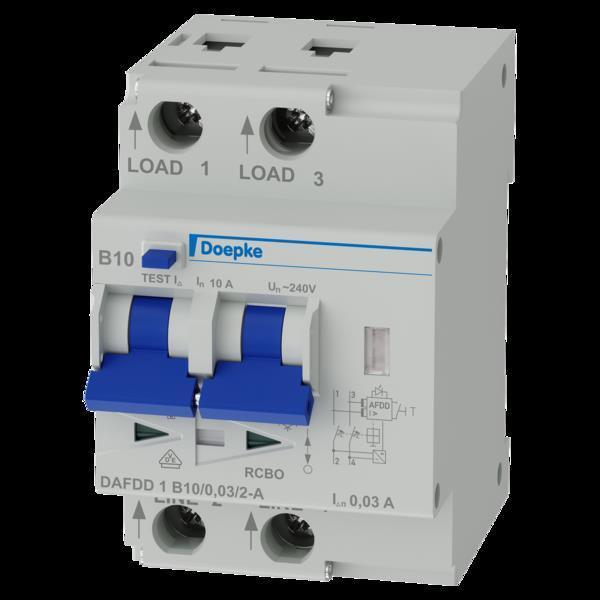

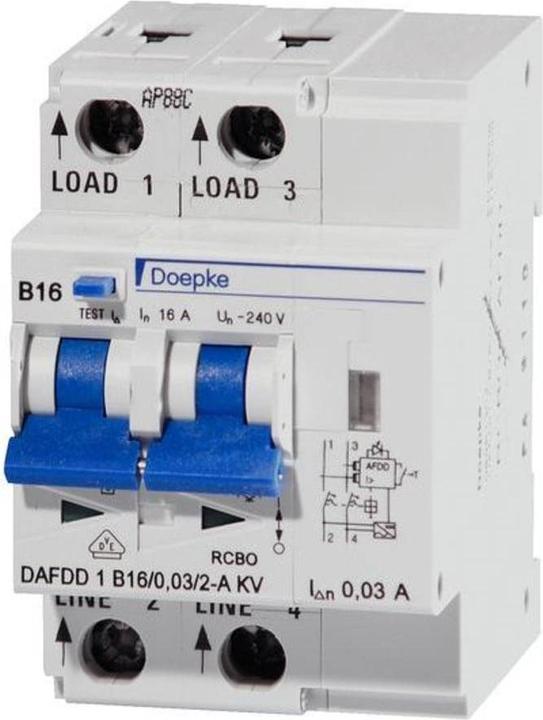

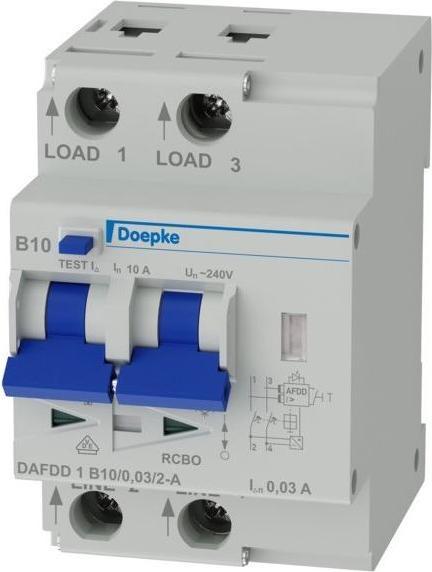

Doepke Interruttore antincendio DAFDD B100,032A

Interruttori di protezione antincendio, dispositivi di protezione contro i guasti da arco elettrico (AFDD), riducono il rischio di incendio causato da difetti nell'impianto elettrico. Disattivano la parte dell'impianto interessata al verificarsi di archi elettrici in serie e in parallelo. Sono obbligatori secondo la norma DIN VDE 0100-420 per camere da letto e soggiorni di asili, case di riposo e appartamenti accessibili, nonché in luoghi di lavoro a rischio incendio. I DAFDD 1 combinano in modo compatto il rilevamento di archi elettrici con la protezione da sovracorrente e da guasto. Le spie di stato dei contatti e la spia di attivazione del guasto consentono una rapida panoramica. La parte RCBO offre protezione indipendente dalla tensione di rete contro le correnti di guasto di tipo A, oltre a cortocircuito e sovraccarico. Gli interruttori con caratteristica di intervento B sono la protezione standard per circuiti di illuminazione e prese. La versione standard è ottimizzata per il monitoraggio di circuiti con una tensione nominale di 230 V e una frequenza nominale di 50 Hz.

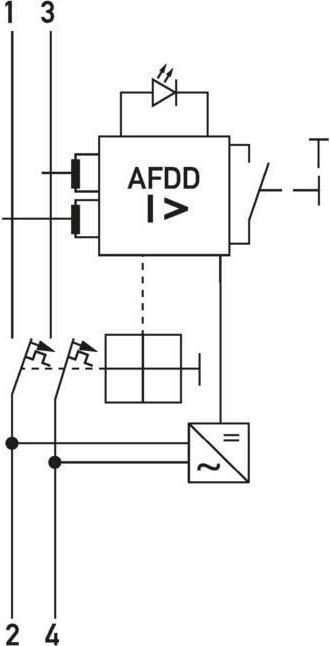

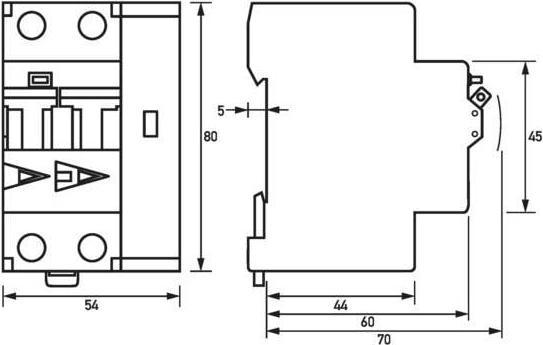

Caratteristiche: dispositivo combinato con tre funzioni, bipolare, posizione del neutro variabile, AFDD secondo IEC/EN-62606, RCBO secondo IEC/EN-61009, auto-monitoraggio continuo dell'unità AFD, attivazione indipendente dalla tensione di rete delle funzioni FI e LS, indicazione della causa di attivazione AFDD, indicazione dello stato dei contatti, indicazione di attivazione della corrente di guasto, dimensioni compatte per tutte le correnti nominali, elevata resistenza ai cortocircuiti, morsetti a gancio con protezione contro il contatto accidentale, interruttore a scorrimento tristabile per un facile montaggio e smontaggio, tipo di montaggio: fissaggio rapido su guida di supporto, posizione di installazione arbitraria, alimentazione dal basso.

Ambiti di applicazione: protezione dei circuiti in edifici residenziali e di servizio, nonché in impianti industriali con reti TN-S e TN-C-S. L'uso in impianti con reti TN-C e per la protezione di circuiti in cui i dispositivi di elettronica di potenza possono generare correnti di guasto continue o correnti di guasto con frequenze diverse da 50 Hz è escluso.
