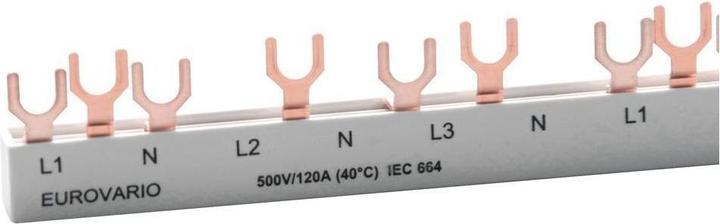

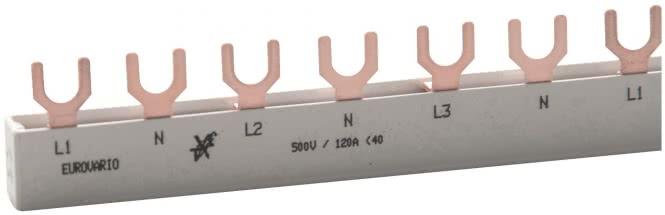

Doepke Barra di fase EV-S G 3.1+N.12.120 ** FI/LS 10qmm forcella 4 poli 12TE 120A

Doepke Barra di fase EV-S G 3.1+N.12.120

Produttore: Doepke
Descrizione: Barra di fase
Tipo: EV-S G 3.1+N.12.120
Numero di fasi: 3
Numero di poli: 4
Adatta per numero di dispositivi: 6
Misura di divisione: 17,5 mm
Sezione: 10 mm²

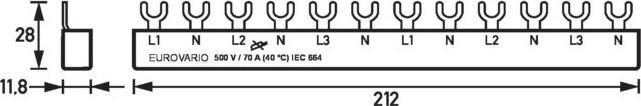

Lunghezza: 212 mm
Larghezza in unità di divisione: 12
Corrente nominale Iu: 63 A
Tipo di connessione elettrica: a forcella
Isolato: sì
Tensione di impulso nominale: 4,5 kV
Corrente di cortocircuito condizionata Iq: 15 kA
Max. tensione di esercizio nominale Ue: 690 V
Resistenza al cortocircuito di breve durata Icw: 15 kA
Adatto per dispositivi con conduttore N: sì
Adatto per dispositivi con contatti ausiliari: no
Colore: grigio

Doepke Barra di fase EV-S G 3.1+N.12.120: ulteriori dettagli
Questi componenti per il cablaggio di interruttori di protezione in quadri elettrici utilizzati in ambito industriale, commerciale e privato riducono notevolmente il lavoro di installazione. Le barre di raccolta pre-tagliate del sistema Eurovario sono adatte per il collegamento lato fornitore di interruttori differenziali, interruttori automatici e combinazioni FI/LS nella parte inferiore dei dispositivi. Le barre sono realizzate in forma a forcella e disponibili in una vasta gamma di varianti da uno a quattro poli (alcune con spazio per contatti ausiliari). La protezione contro il contatto EV-S BS copre i collegamenti non utilizzati.

Caratteristiche:

• Utilizzabile per il collegamento di interruttori differenziali, interruttori automatici e combinazioni FI/LS
• Ampia varietà di varianti
• Elevato risparmio di tempo nel cablaggio

Tipo di montaggio: Le barre vengono inserite nei morsetti di collegamento superiori o inferiori dei dispositivi da collegare.

Aree di applicazione: Le barre di raccolta di questa serie vengono utilizzate in combinazione con RCCB, MCB e RCBO in alimentazioni elettriche di edifici residenziali e funzionali, nonché di impianti industriali.

Note: Per l'alimentazione di interruttori automatici dall'alto in combinazione con interruttori differenziali Doepke, devono essere utilizzate le barre di collegamento EV-S G ANL (N a sinistra) o EV-S G ANR (N a destra).

EAN: 4014712045958.
