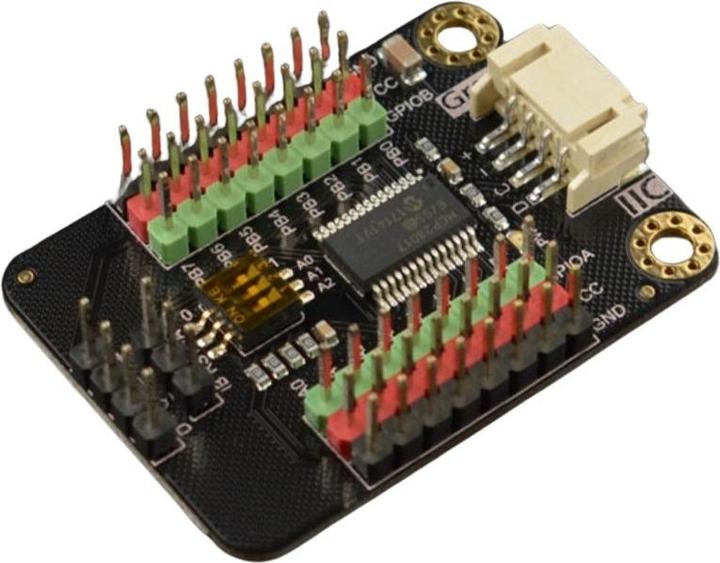

DFRobot Gravità MCP23017 Modulo di espansione IO digitale I2C 16

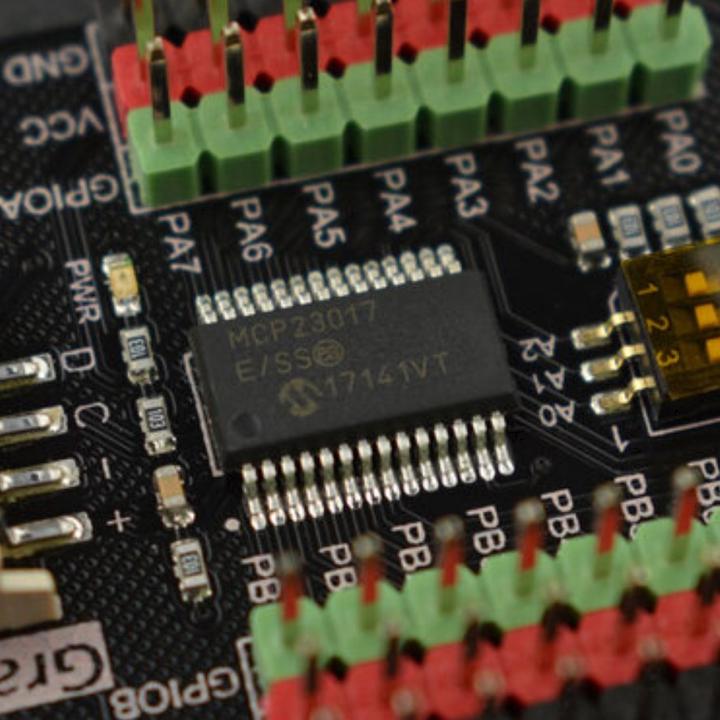

Questo è un modulo di espansione IO basato sul chip MCP23017. Il modulo può espandere fino a 16 IO. È possibile impostare 8 indirizzi I2C diversi. Ciò significa che puoi collegare fino a 8 di questi moduli al microcontrollore, espandendo così fino a un massimo di 128 IO. Il modulo ha 2 gruppi di pin IO, GPIOA e GPIOB. Ogni gruppo ha 8 interfacce IO indipendenti, e ogni interfaccia IO può essere configurata come ingresso, uscita, ingresso con pull-up (resistenza pull-up da 100KΩ), interruzione, ecc. Inoltre, il modulo dispone di 2 pin di interruzione, IA e IB. IA viene utilizzato per rilevare l'interruzione delle interfacce IO di GPIOA, mentre IB viene utilizzato per rilevare l'interruzione delle interfacce IO di GPIOB. Quando un pin di GPIOA o GPIOB cambia stato, il corrispondente IA o IB genera un segnale di livello alto.

Caratteristiche:

• Espandibile fino a 128 I/O
• Compatibile con 3.3V e 5V
• Indirizzo I2C selezionabile tramite interruttore
• Più pin VCC e GND

Dettagli tecnici:

• Produttore: DFRobot
• SKU del produttore: DFR0626
• Tensione di funzionamento: 3.3-5.5V
• Indirizzo I2C: 0x20-0x27
• Input/Output digitale: 20mA
• Pin di interruzione: IA, IB
• Dimensioni: 44 x 32 x 11mm
• Peso: 18g

Contenuto della confezione:

• 1x modulo di espansione digitale IO Gravity MCP23017 I2C 16
• 1x cavo Gravity-4p I2C/UART.
