Adafruit zaino i2c SPI carattere LCD

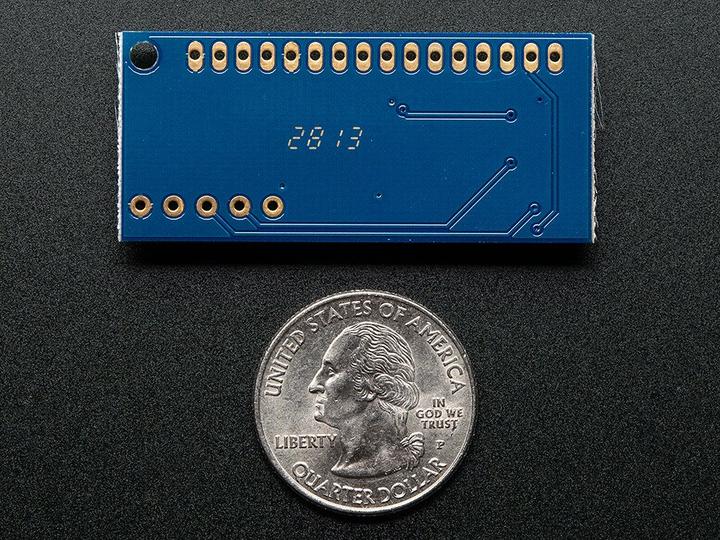

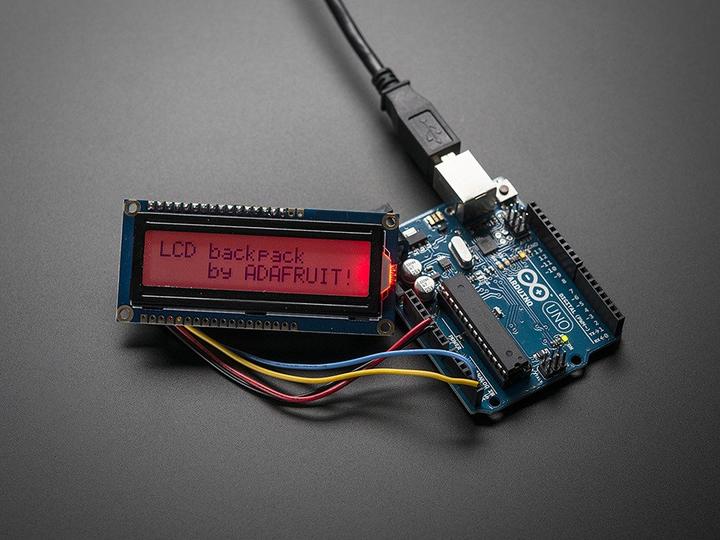

Gli zaini LCD riducono il numero di pin necessari per collegarsi a un LCD. Gli LCD sono un modo divertente e semplice per far comunicare il tuo progetto con microcontrollore. Gli LCD carattere sono comuni e facili da ottenere, disponibili in vari colori e dimensioni. Abbiamo scritto tutorial su come utilizzare gli LCD carattere con un Arduino o un microcontrollore simile, ma il numero di pin necessari per controllare l’LCD può essere restrittivo, specialmente per progetti ambiziosi. Volevamo creare un 'zaino' (circuito aggiuntivo) che riducesse il numero di pin senza un costo significativo.

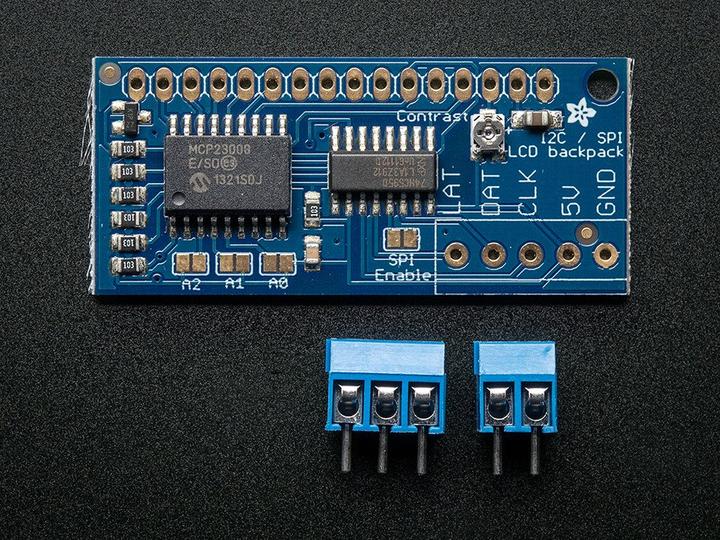

Utilizzando semplici espansori di input/output I2C e SPI, abbiamo ridotto il numero di pin necessari (solo 2 pin sono richiesti per I2C) mantenendo comunque facile l'interfacciamento con l’LCD. Per gli utenti Arduino, forniamo una libreria facile da usare che è retrocompatibile con progetti che utilizzano il cablaggio 'a 6 pin'. Il breakout viene fornito con un blocco terminale a 2 pin e 3 pin (puoi unirli per creare un terminale a 5 pin e poi saldarli allo zaino per un cablaggio semplice).

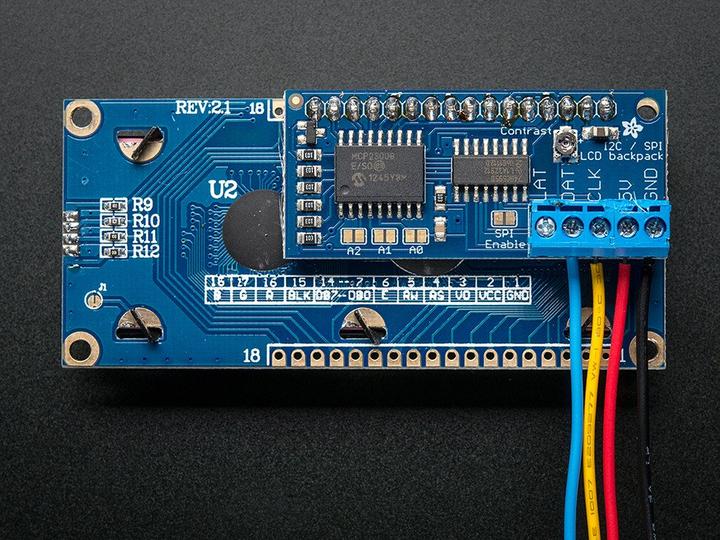

Questo zaino funzionerà con qualsiasi LCD carattere 'standard', da 8x1 a 20x4, purché abbiano un connettore a 16 pin a singola linea nella parte superiore. Suggeriamo di utilizzare i nostri LCD blu e bianchi 20x4 o 16x2. Non funziona con i display OLED 16x2. Puoi provare a collegare i nostri LCD RGB 16x2 o 20x4, ma questo zaino non controllerà il retroilluminazione RGB, quindi dovrai utilizzare lo zaino solo per i 14 pin digitali I/O (pin #1-14) e collegare i pin della retroilluminazione (#15-#18) direttamente al tuo microcontrollore con 4 fili extra per il controllo del colore/PWM come se fossero solo un LED RGB.

Per utenti avanzati, questo progetto può essere utilizzato per l'espansione I/O a scopo generale. L'MCP23008 ha 8 pin I/O (7 sono collegati) con pull-up opzionali, e lo SPI 74HC595 ha 7 uscite collegate.

Questa scheda/circuito utilizza l'indirizzo I2C a 7 bit tra 0x20-0x27, selezionabile con jumper.
