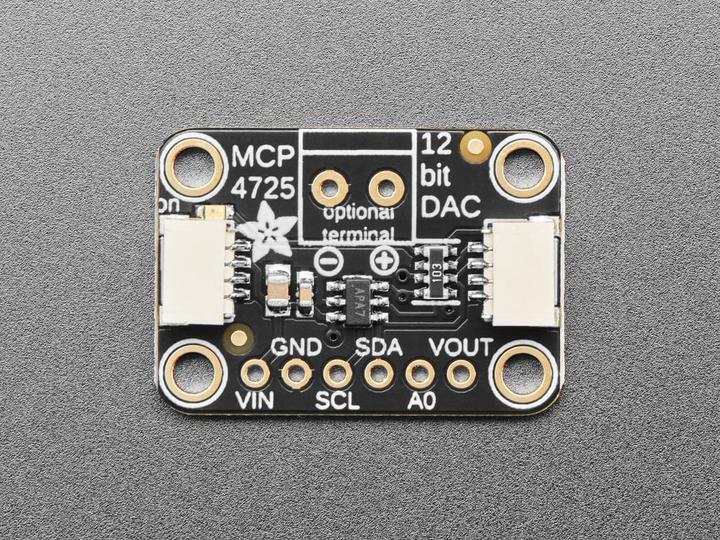

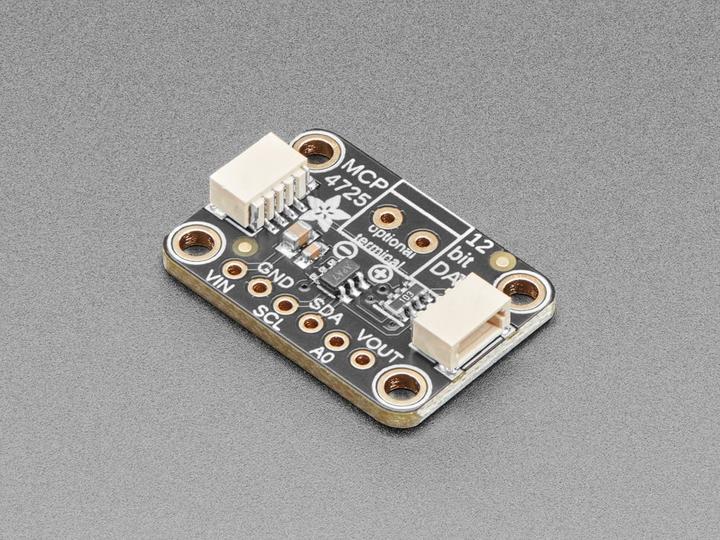

Adafruit Scheda di breakout MCP4725 (12Bit DAC)

La maggior parte dei microprocessori hanno un ADC (Analogico a Digitale
convertitore), ma soprattutto nessun DAC (Digital to Analogue Converter).
Grazie al nuovo Breakout Board MCP4725 questo è ora facile da fare.
retrofit.

L'applicazione è molto semplice: il valore desiderato viene inviato all'indirizzo
Board, il valore analogico è già disponibile su VOUT. Adatto
è molto adatto, ad esempio, per progetti audio in cui il PWM non è
è possibile ottenere la precisione desiderata.

Il perno ADDR è guidato verso l'esterno, in modo da poter ottenere due di questi breakout al

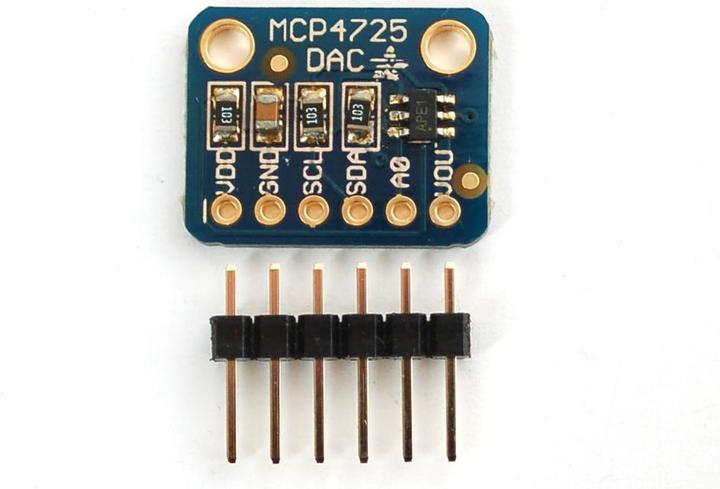

può far funzionare lo stesso bus. E' inclusa anche un'intestazione a 6 pin
per Breadboard è incluso. La scheda è piena di logica 3.3V e 5V
compatibile.

Con il modo veloce I2C (3.4Mbps) la velocità di aggiornamento è di 200Khz. Attraverso
un eprom integrato, l'ultimo valore analogico viene visualizzato anche dopo un
Perdita di potenza memorizzata. La tensione di uscita è proporzionale alla
Tensione di ingresso, cioè a 3,3V 0V - 3,3V è l'uscita, a 5V
corrispondente 0V - 5V

Il collegamento è molto semplice: collegare VCC (3V-5V) e GND,
Dati da SDA a I2C (Arduino Pin A4), SCL a I2C Clock (Arduino Pin A5)
e l'uscita a VOUT.

Adafruit fornisce una biblioteca Arduino pronta per l'uso:
https://github.com/adafruit/Adafruit_MCP4725 [1]
