Adafruit Perma-Proto

Per iniziare la festa HAT di Adafruit, abbiamo questa scheda figlia ispirata al Perma-Proto. Presenta una griglia di fori per saldatura di prototipazione da 0,1" per collegare chip, resistori, LED, potenziometri e altro. I fori sono collegati sotto con tracce per imitare le breadboard senza saldatura a cui sei abituato. Ci sono anche lunghe strisce di alimentazione per le connessioni a +3V, +5V e terra al Pi. Vicino alla parte superiore, abbiamo esposto quasi ogni pin che potresti voler collegare al Pi (il pin #26 non è stato incluso).

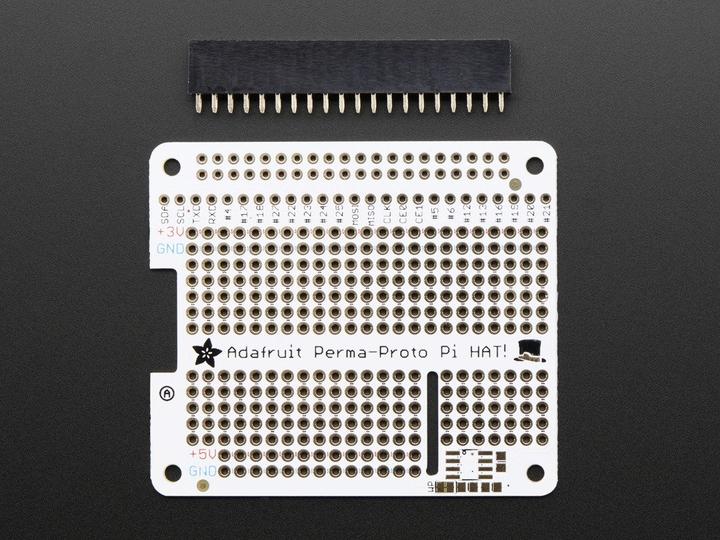

Questa è solo la versione base del nostro Perma-Proto HAT. Viene fornita con un circuito stampato e un singolo header GPIO 2x20 per Raspberry Pi, permettendoti di posizionare il tuo Perma-Proto sopra il tuo Raspberry Pi (come un bel cappellino). Questa versione non è dotata di EEPROM, quindi puoi "impilarla" con altri HAT senza preoccuparti di un conflitto di indirizzi EEPROM.

Puoi personalizzare la tua configurazione Perma-Proto utilizzando un header di stacking standard 2x20 o un header di stacking extra alto 2x20. Puoi anche sostituire l'header 2x20 con un tipo slim 2x20 se desideri che si trovi più vicino al Pi, o uno extra alto se vuoi che si trovi sopra le porte USB/Ethernet. È necessaria un po' di saldatura leggera per collegare l'header al PCB, ma è un lavoro facile. Questo cappellino è compatibile solo con il Raspberry Pi A+, B+ o Pi 2. Non funzionerà con il Raspberry Pi Model A o B.
