Informazioni sul prodotto

Questo delizioso piccolo breakout per display è il modo migliore per aggiungere un piccolo display colorato e luminoso a qualsiasi progetto. Poiché il display utilizza una comunicazione SPI a 4 fili e ha un proprio buffer di frame indirizzabile a pixel, può essere utilizzato con ogni tipo di microcontrollore, anche uno molto piccolo con poca memoria e pochi pin disponibili.

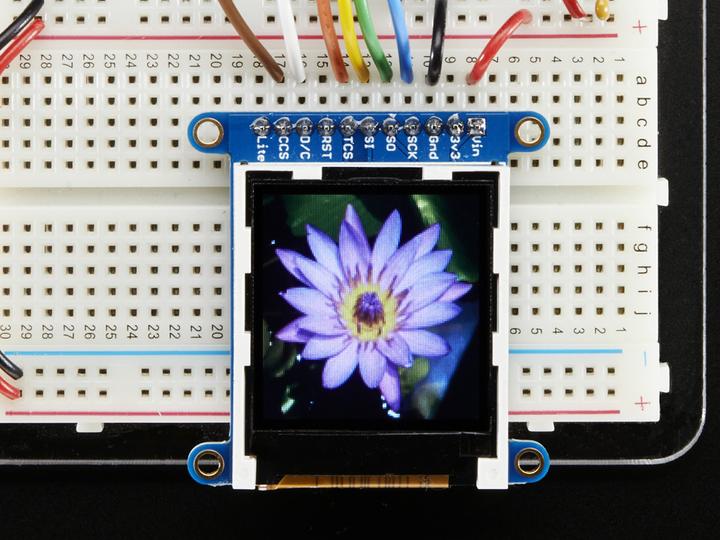

Il display da 1,44" ha una risoluzione di 128x128 pixel a colori. A differenza dei display LCD a basso costo "Nokia 6110" e simili, che sono di tipo CSTN e quindi hanno colori scadenti e un refresh lento, questo display è un vero TFT. Il driver TFT (ST7735R) può visualizzare colori a 16 bit completi utilizzando il nostro codice di libreria.

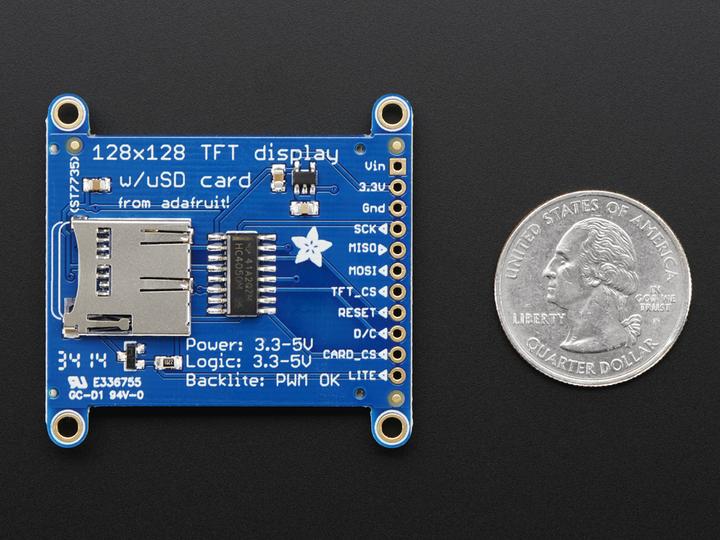

Il breakout ha il display TFT saldato (utilizza un delicato connettore a circuito flessibile) e un regolatore ultra-low-dropout da 3,3V, oltre a un level shifter da 3/5V, in modo da poterlo utilizzare con alimentazione e logica a 3,3V o 5V. Abbiamo anche trovato un po' di spazio per inserire un supporto per schede microSD, così puoi facilmente caricare bitmap a colori completi da una scheda microSD formattata in FAT16/FAT32. La scheda microSD non è inclusa.

Specifiche:

  • Display LCD TFT diagonale da 1,44"
  • Risoluzione 128x128, 18-bit (262.144) colori
  • Controller ST7735R con buffer video RAM indirizzabile a pixel integrato
  • Interfaccia digitale SPI a 4 o 5 fili
  • Slot microSD integrato - utilizza 2 linee digitali aggiuntive
  • Compatibile con 5V! Utilizzabile con logica a 3,3V o 5V
  • Regolatore LDO da 3,3V @ 150mA onboard
  • 1 LED bianco retroilluminato, collegato a transistor per poter regolare la retroilluminazione con PWM

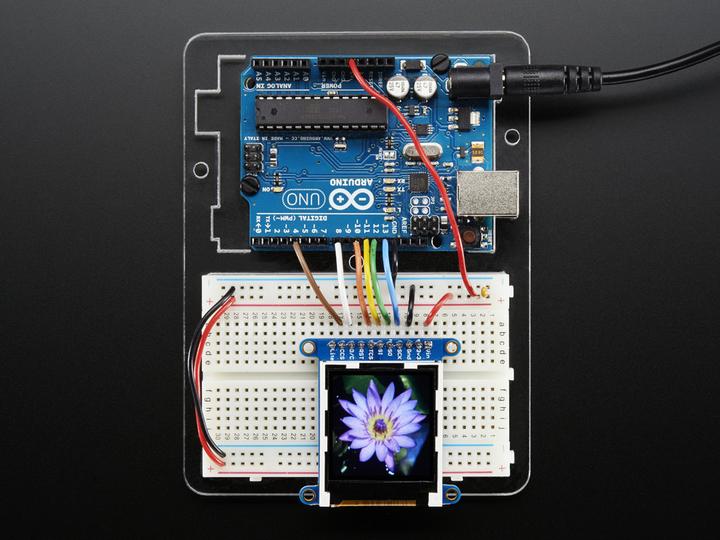

  • Header 1x10 per facile breadboarding
  • 4 fori di montaggio da 0,9"/2mm negli angoli
  • Dimensioni complessive: 33mm x 45mm x 7mm / 1,3" x 1,8" x 0,3"
  • Fori di montaggio: 36mm x 36mm / 1,4" x 1,4"
  • Peso: 10,6g
  • Il consumo di corrente è basato sull'uso della retroilluminazione LED: con retroilluminazione completa il consumo è di circa 25mA.

Le specifiche più importanti in sintesi

Hardware compatibile
Vari
No. di articolo
5998693

Informazioni generali

Produttore
Adafruit
Categoria
Modulo elettronico
No. di fabbricazione
ada-2088
Data di rilascio
24.9.2014

Compatibilità

Hardware compatibile
Vari

Proprietà modulo elettronico

Tipo di modulo
Display

Contributo climatico volontario

Emissione di CO₂
Contributo climatico

Dimensioni prodotto

Lunghezza
33 mm
Larghezza
45 mm
Altezza
7 mm
Peso
10.60 g

Dimensioni confezione

Lunghezza
8 cm
Larghezza
1.50 cm
Altezza
4 cm
Peso
12 g
