Adafruit Display grafico OLED monocromatico 0,96" 128x64

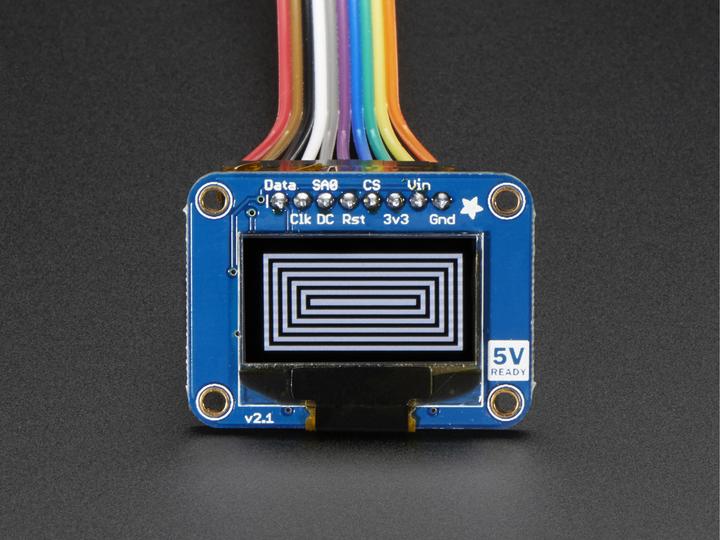

Questi display sono piccoli, con un diametro di circa 1 pollice, ma grazie all'alto contrasto di un display OLED sono molto leggibili. Questo display è composto da 128x64 singoli pixel OLED bianchi, che possono essere accesi o spenti dal chip di controllo. Poiché il display genera la propria luce, non è necessaria una retroilluminazione. Questo riduce il consumo energetico per il funzionamento dell'OLED ed è la ragione del contrasto così elevato; ci piace molto questo mini display per la sua chiarezza!

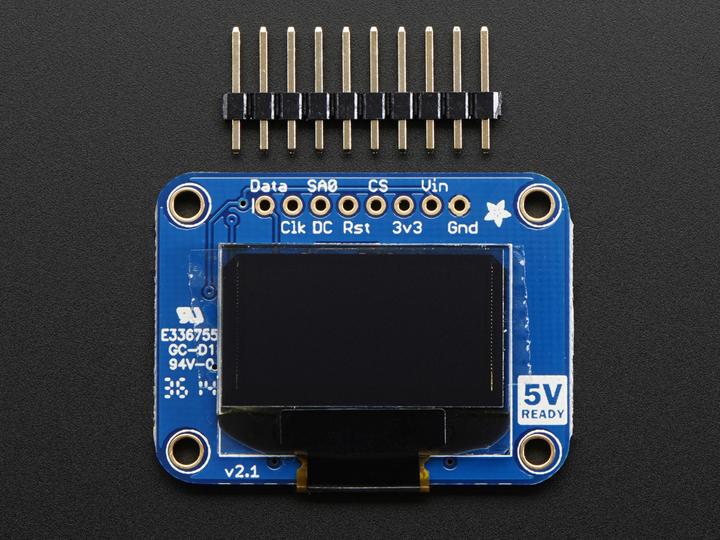

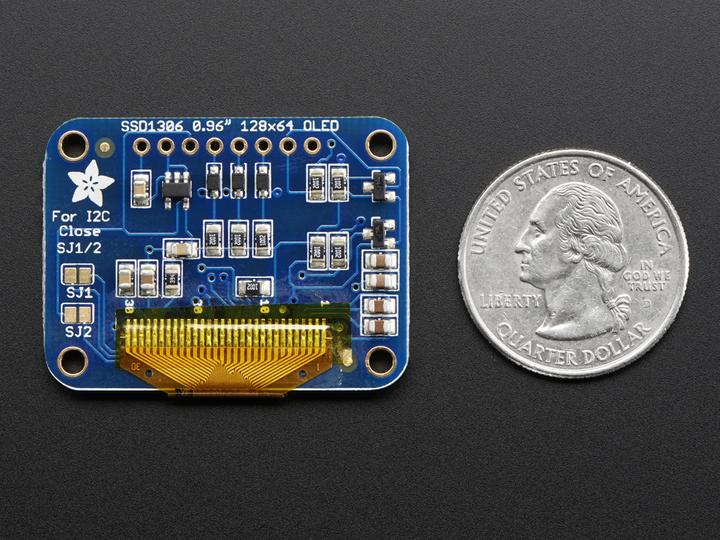

Questo breakout può essere utilizzato sia con un'interfaccia SPI che I2C, selezionabile saldando due jumper sul retro. Il design è completamente compatibile con 5V, con un regolatore integrato e un convertitore boost incorporato. Non è mai stato così facile collegarsi direttamente al tuo microcontrollore da 3V o 5V, senza bisogno di un livello di adattamento!

Abbiamo un tutorial dettagliato e codice di esempio sotto forma di una libreria Arduino per testo e grafica. Hai bisogno di un microcontrollore con più di 1K di RAM, poiché il display deve essere bufferizzato.

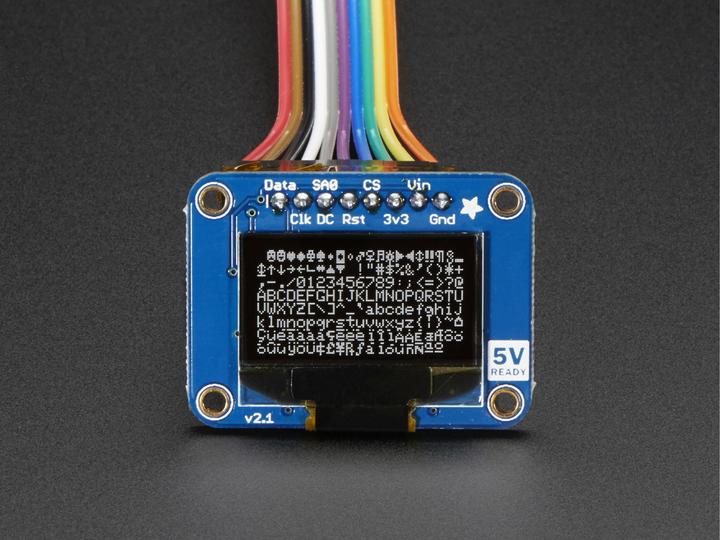

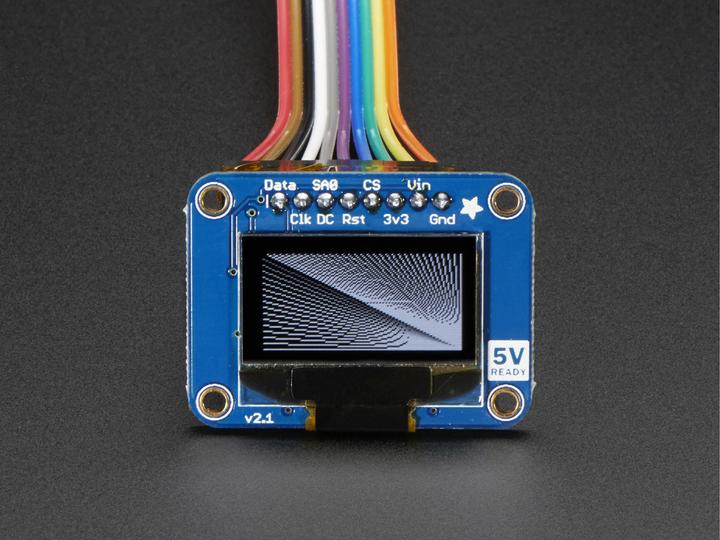

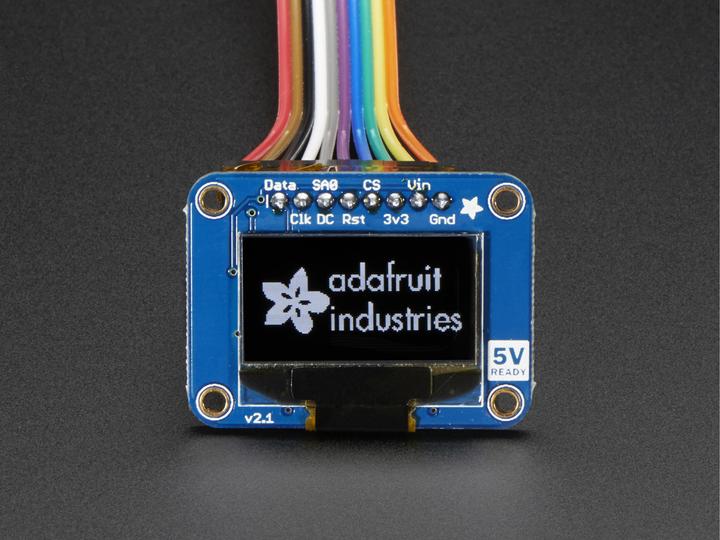

Puoi scaricare la nostra libreria Arduino per il display OLED SSD1306, che viene fornita con codice di esempio. La libreria può stampare testo, bitmap, pixel, rettangoli, cerchi e linee. Richiede 1K di RAM, poiché deve bufferizzare l'intero display, ma è molto veloce! Il codice è facilmente adattabile a qualsiasi altro microcontrollore.

Dettagli tecnici

Dimensioni:

• PCB: 38mm x 29mm (1,5" x 1")
• Schermo: 25mm x 14mm
• Spessore: 4mm
• Peso: 8,5g
• Il consumo energetico del display dipende completamente dal tuo utilizzo: ogni LED OLED consuma energia quando è acceso, quindi più pixel hai illuminato, maggiore sarà il consumo. Nella pratica, consumano circa 20mA, ma per numeri precisi dovrai misurare la corrente nel tuo circuito di utilizzo.
• Questa scheda/circuito utilizza un indirizzo I2C a 7 bit compreso tra 0x3C-0x3D, selezionabile con jumper.
