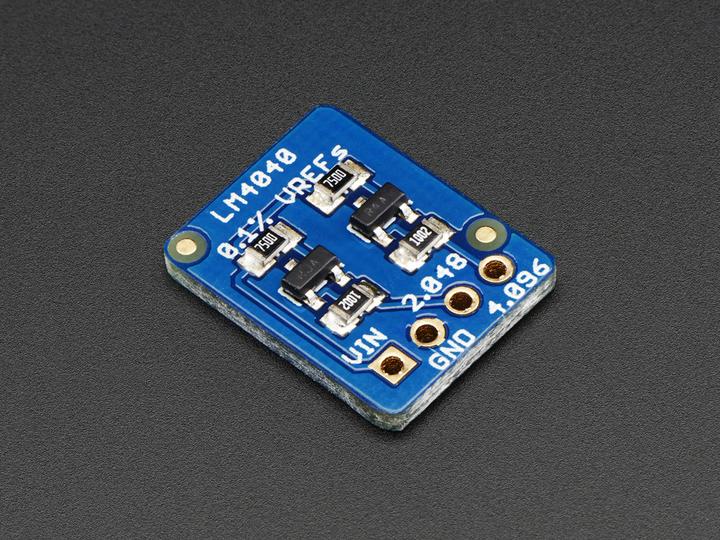

Adafruit Breakout di riferimento di tensione LM4040 di precisione

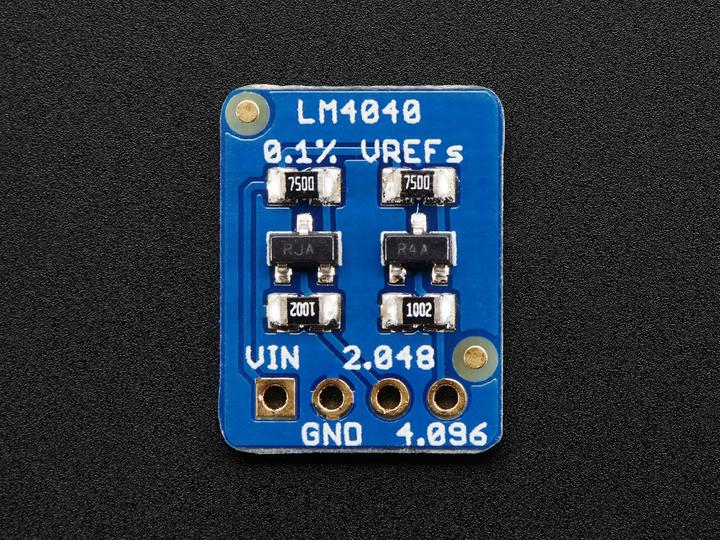

Quanto è davvero buono il tuo multimetro? O forse il tuo convertitore analogico ha bisogno di un buon riferimento? Oppure supponiamo che tu voglia verificare la precisione e l'accuratezza di conversione del tuo microcontrollore. Se hai bisogno solo di un riferimento di tensione affidabile, ad alta precisione e stabile, ora sai perché abbiamo sviluppato questo delizioso e utile piccolo circuito. Dispone di due riferimenti di tensione shunt ad altissima precisione con resistenze di pre-carico da 750 Ohm. Uno di essi è 2,048 V (ideale per sistemi di riferimento a 3,3 V) e l'altro è 4,096 V (ottimo per 5 V). Entrambi hanno un'accuratezza dello 0,1%!

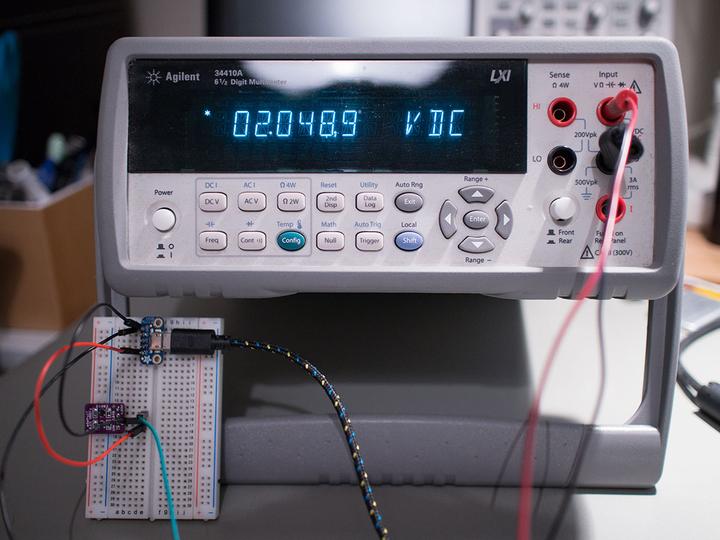

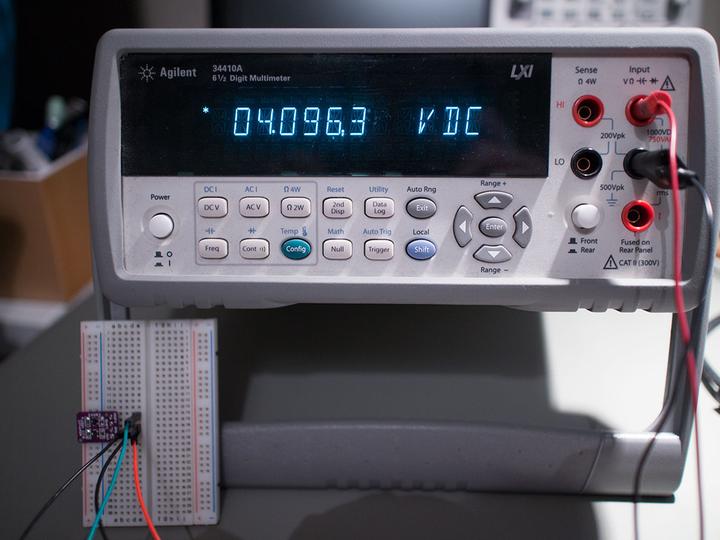

L'uso è semplice: collega l'alimentazione con circa 5 V fino a 12 V, o 3 V se desideri utilizzare solo il riferimento da 2 V. Poi misura la tensione in uscita. Si prega di notare che questi non sono regolatori - non è possibile prelevare nulla dall'uscita.
