Adafruit Amplificatore per microfoni a elettrete MAX9814

Aggiungi un orecchio al tuo progetto con questo amplificatore per microfono a elettrete ben progettato, dotato di controllo automatico del guadagno (AGC). Questa scheda completamente assemblata e testata è fornita con un microfono a elettrete da 20-20KHz già saldato. Per l'amplificazione, utilizziamo il chip Maxim MAX9814, un chip specializzato progettato per amplificare i microfoni a elettrete in situazioni in cui il volume dell'audio non è prevedibile.

Questo modulo amplificatore per microfono è un passo avanti rispetto agli altri, con controllo automatico del guadagno integrato. L'AGC nell'amplificatore significa che i suoni forti vicini verranno attenuati per non sovraccaricare e distorcere l'amplificatore, mentre i suoni quieti e lontani verranno amplificati. Questo amplificatore è ideale per registrare o rilevare audio in ambienti in cui i livelli cambiano, eliminando la necessità di regolare costantemente il guadagno dell'amplificatore.

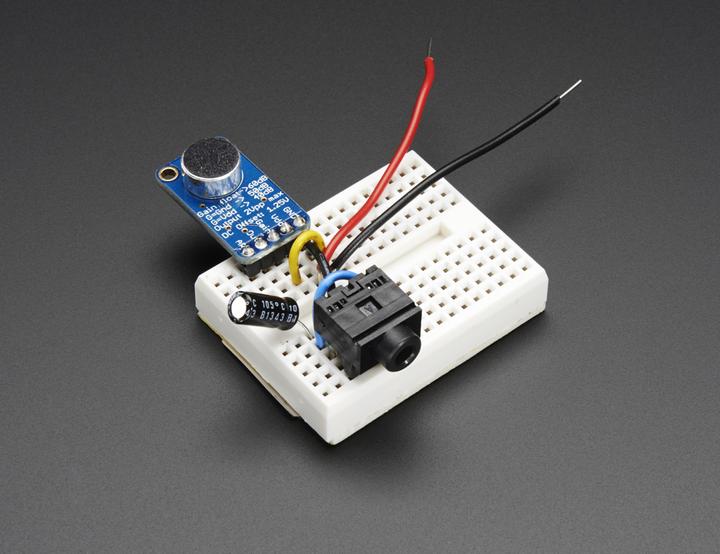

Il chip al centro di questo amplificatore è il MAX9814, che offre alcune opzioni configurabili. Il guadagno massimo predefinito è di 60dB, ma può essere impostato a 40dB o 50dB collegando il pin di guadagno a VCC o a terra. È anche possibile modificare il rapporto di attacco/rilascio dal predefinito 1:4000 a 1:2000 o 1:500. L'uscita dell'amplificatore è di circa 2Vpp max su un bias DC di 1.25V, rendendolo compatibile con qualsiasi convertitore analogico/digitale che accetti un ingresso fino a 3.3V. Per collegarlo a un ingresso linea, basta utilizzare un condensatore di blocco da 1uF in serie.

Per progetti reattivi all'audio, suggeriamo di utilizzare una libreria driver FFT, che può prendere l'ingresso audio e tradurlo in frequenze.

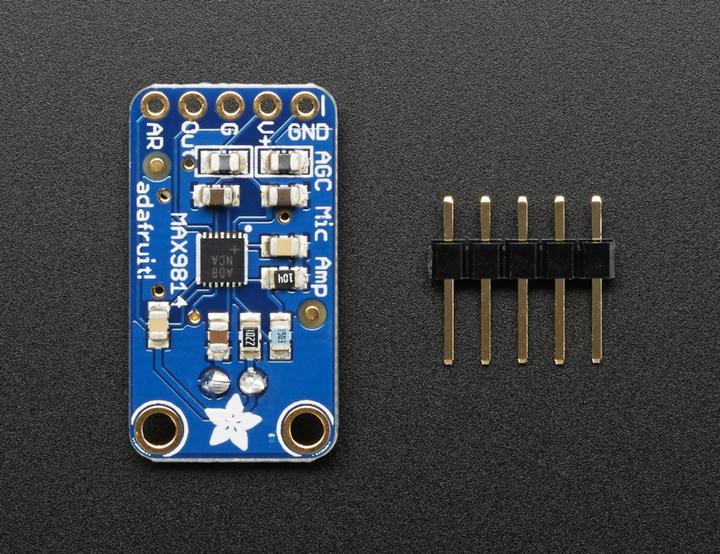

Ogni ordine include una scheda assemblata e testata, con il microfono a elettrete già saldato, e un piccolo pezzo di header. Il nostro tutorial ti aiuterà a iniziare a utilizzare e testare l'amplificatore per microfono.
