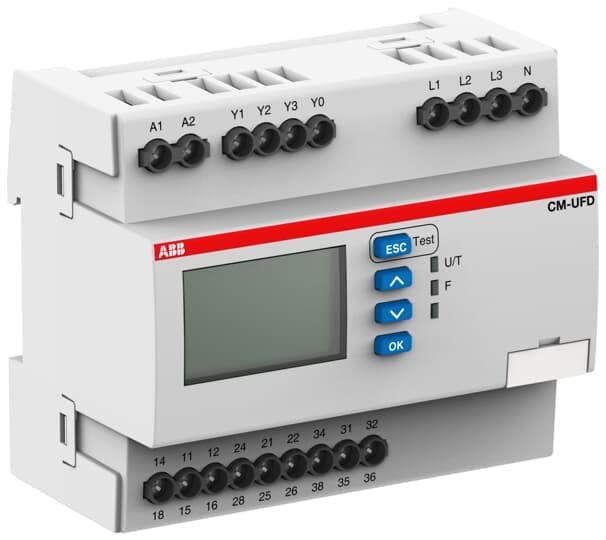

ABB STOTZ-KONTAKT Relè di monitoraggio dell'alimentazione di rete CM-UFD.M31

ABB Stotz S&J Relè di monitoraggio CM-UFD.M31

Produttore: ABB Stotz S&J
Descrizione: Relè di monitoraggio
Tipo: CM-UFD.M31
Tipo di connessione elettrica: Connessione a vite
Con morsetti rimovibili: no
Sottotensione monofase possibile: sì
Sottotensione trifase possibile: sì
Sovratensione monofase possibile: sì
Sovratensione trifase possibile: sì
Finestra monofase possibile: sì
Finestra trifase possibile: sì
Contiene funzione sottotensione in corrente continua: no
Contiene funzione sovratensione in corrente continua: no
Contiene funzione finestra in corrente continua: no
Intervallo di misurazione della tensione 1: 0..540 V
Tipo di tensione dell'intervallo di misurazione: AC
Tensione di alimentazione nominale Us a 50 Hz AC: 24..240 V
Tensione di alimentazione nominale Us a 60 Hz AC: 24..240 V
Tensione di alimentazione nominale Us in DC: 24..240 V
Tipo di tensione per l'attivazione: AC/DC
Valore di soglia della tensione: 0..540 V
Min. tempo di ritardo di attivazione regolabile: 0 s
Max. tempo di ritardo di attivazione consentito: 0 s
Min. tempo di ritardo di ripristino regolabile: 0 s
Max. tempo di ritardo di ripristino consentito: 0 s
Numero di contatti come commutatori: 3
Larghezza: 108 mm
Altezza: 90 mm
Profondità: 67 mm

Il relè di monitoraggio della rete CM-UFD.M31 controlla tensione e frequenza in reti monofase e trifase. In combinazione con inverter dotati di rilevamento della rete isolata, soddisfa i requisiti per la protezione NA secondo VDE-AR-N 4105:2018-11 (impianti di generazione nella rete a bassa tensione) e VDE-AR-N 4110:2018-11 (impianti di generazione nella rete a media tensione). Per l'uso in impianti esistenti, sono selezionabili anche i valori di impostazione secondo VDE-AR-N 4105:2011 o BDEW (immissione nella rete a media tensione). In una memoria di allerta vengono registrate le ultime 99 cause di disattivazione e il relativo momento. Viene inoltre effettuato un monitoraggio degli interruttori di accoppiamento collegati, il rilevamento del vettore e un monitoraggio del gradiente di frequenza ROCOF. EAN: 4013614492914.
