ABB Interruttore HLS

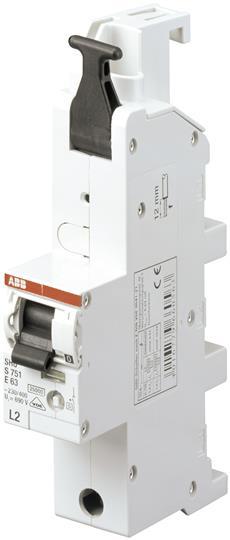

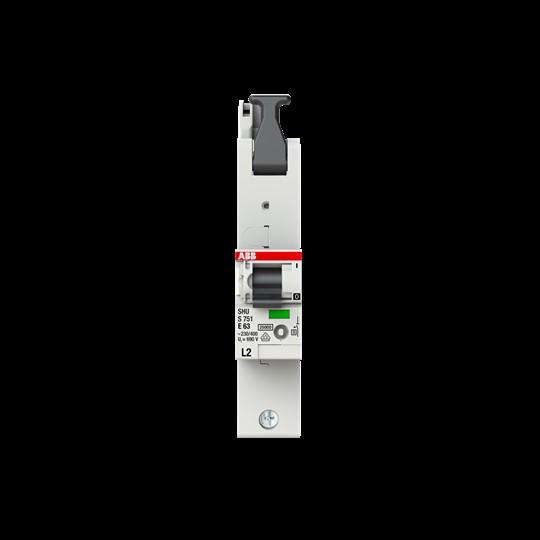

ABB Stotz S&J Interruttore HLS S751-E63L2

Produttore: ABB Stotz S&J
Denominazione: Interruttore HLS
Tipo: S751-E63L2
Caratteristica di intervento: E
Numero di poli: 1
Corrente nominale: 63 A
Tensione nominale: 230 V
Tensione di isolamento nominale Ui: 690 V
Capacità di interruzione nominale: 25 kA
Conduttore neutro in parallelo: no
Frequenza: 50 Hz
Categoria di sovratensione: 4
Grado di inquinamento: 3
Resistenza alla tensione d'urto nominale: 6 kV
Tipo di montaggio: Su guida DIN
Grado di protezione (IP): IP40
Dimensione costruttiva (secondo DIN 43880): 6

Gli interruttori automatici principali selettivi della serie S750 sono certificati secondo la norma DIN VDE 0641-21 come interruttori di protezione principale selettivi (SHU) indipendenti dalla tensione, utilizzabili da personale non specializzato e progettati per la massima categoria di sovratensione. Il loro campo di applicazione è vario: come dispositivo di disconnessione presso il contatore secondo le normative dei gestori di rete o VDE-AR-N 4101, così come in tutte le distribuzioni di bassa tensione per la protezione dei circuiti di distribuzione e come dispositivo di disconnessione con funzione di separazione.

Da sottolineare sono le particolari caratteristiche di selettività per garantire un'elevata disponibilità dell'impianto. La serie S750 è progettata per il montaggio diretto su un sistema di barre collettive a 4 o 5 poli di 40 mm (12 mm x 5/10 mm). Indipendentemente dalla corrente nominale dell'S750, è possibile alimentare direttamente il sistema di barre collettive tramite il morsetto inferiore con cavi fino a 50 mm² e max. 100 A. I dispositivi della famiglia S750 includono una funzione di blocco integrata che consente il blocco simultaneo dei 3 poli di un'alimentazione trifase. Il cursore di blocco integrato si blocca in posizione ON o OFF e può essere ulteriormente assicurato con un lucchetto, un sigillo di filo o una fascetta.
