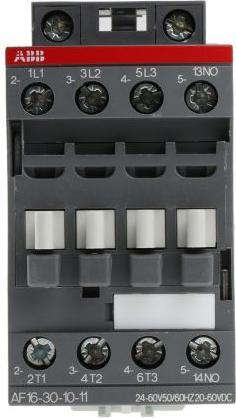

ABB 3 Pole Contactor 30A 24-60V 3NO

Area: Gamma AF
Serie: AF16
Numero di poli: 3
Tensione della bobina: 24 V ac/dc
Corrente nominale di contatto: 30 A
Tensione nominale di contatto: 690 V ac
Configurazione del contatto: 3 normalmente aperti
Numero di contatti ausiliari: 1
Potenza: 7,5 kW
Tipo di connessione: Fissaggio a vite
Lunghezza: 86 mm
Temperatura massima di esercizio: +60 °C

IEC 60947-1 / 60947-4-7 e EN 60947-1 / 60947-4-1. Contattori della serie NF, 3 poli. I contattori AF sono alimentati in AC/DC. I contattori AF09-AF38 dispongono di un'interfaccia elettronica per la bobina che consente un ampio intervallo di tensioni di controllo Ucmin - Ucmax. Solo quattro bobine coprono le tensioni di controllo da 24 a 500 V ac o da 20 a 500 V dc. I contattori AF.Z con bobina Z consentono il controllo diretto tramite un'uscita PLC a 24 V dc, 500 mA e garantiscono un minore consumo energetico della bobina di mantenimento. I contattori AF.Z resistono a brevi abbassamenti e interruzioni di tensione (secondo SEMI F47-0706). I contattori AF40-AF96 sono principalmente utilizzati per il controllo di motori trifase e circuiti di potenza fino a 690 V ac e 220 V dc. Questi contattori hanno un design a blocco con 3 poli principali. I contattori AF116-AF140 sono principalmente utilizzati per il controllo di motori trifase e circuiti di potenza fino a 690 V ac, mentre l'AF146 fino a 1000 V ac. I contattori AF190-AF370 sono principalmente utilizzati per il controllo di motori trifase e circuiti di potenza fino a 1000 V ac. Questi contattori hanno un design a blocco con 3 poli principali. I contattori AF dispongono di una protezione integrata contro le sovratensioni e non necessitano di protezione aggiuntiva.
