Die besten Block Produkte der Kategorie Transformator
Auf dieser Seite findest du eine Rangliste der besten Produkte von Block aus dieser Kategorie. Um dir einen schnellen Überblick zu verschaffen, haben wir die wichtigsten Informationen zu den Produkten in der Rangliste bereits für dich zusammengestellt.
1. Block Transformator PCB 16VA 1x24V
Sekundärnennspannung: 24V AC
Nennleistung: 16VA
Primärnennspannung: 230V AC
Anzahl der Ausgänge: 1
Länge: 75,2mm
Breite: 47,1mm
Tiefe: 39mm
Abmessungen: 75,2 x 47,1 x 39mm
Gewicht: 420g
Montageart: Durchsteckmontage
Maximale Temperatur: +40°C
Minimale Betriebsfrequenz: 50Hz
Maximale Betriebsfrequenz: 60Hz
EN 61 558 IEC 61558 ENEC, UL-Zulassung. Um den VDE 0550, UL506 zu entsprechen, sollten bei allen Transformatoren mit 2 24V Ausgängen die sekundären Wicklungen nicht in Reihe geschaltet werden. Leiterplattenmontage, 230 VAC Primär, VC/VCM-Serie. Eine und zwei sekundäre Wicklungen für Reihen- oder Parallelschaltung. Mit Harz unter Vakuum nach UL94-V0 gegossen. Niedrige Kapazität zwischen den Wicklungen. Geringe Geräuschentwicklung. 100% elektrische und Durchschlagprüfung. Zusätzliche Montagepunkte für eine sichere Leiterplattenmontage (25 VA und 36 VA).
2. Block STEU Isolating Transformer 630VA 2x12V
Primär-Nennspannung: 230/400 V ac
Sekundär-Nennspannung: 2 x 12 V ac
Nennleistung: 630 VA
Montagetyp: Tafelmontage
Abmessungen: 150 x 118 x 143 mm
Betriebsfrequenz min.: 50 Hz
Betriebsfrequenz max.: 60 Hz
Temperatur max.: +40 °C
Block-Trenntrafos der Serie STEU. Trenntrafos der Serie BLOCK STEU mit einem zweifachen Eingang von 230 und 400 V ac. Diese Sicherheitstransformatoren bieten eine hohe Leistung für das Volumen aufgrund ihrer kompakten Bauweise. Die Transformatoren lassen sich aufgrund des Einsatzes von Federklemmen schnell verkabeln. Sie sind mit ihrer stabilen Metallfussplatte mit ovalen Schlitzen ausserdem schnell zu montieren. Merkmale: duale Eingangsspannung, gutes Einschaltverhalten durch verringerte Anlaufströme, ausgezeichneter Korrosionsschutz, rauscharm, kontaktgeschützte Schraubanschlussklemmen gemäss UVV BGV A3. Anwendungsbereich: Ein Trenntrafo für sichere galvanische Trennung der Eingangs- und Ausgangsseiten. Der Transformator ist aufgrund der Begrenzung bei der Ausgangsspannung zum Erstellen von SELV und PELV geeignet. Die Bauart des Transformators kann Steuerungssysteme gemäss VDE0113 versorgen.
3. Block VB 2,3/1/24 Printtransformator 1 x 230 V/AC 1 x 24 V/AC 2.30 VA
Der Block VB 2,3/1/24 Printtransformator ist ein zuverlässiges Gerät zur Spannungsanpassung und elektrischen Trennung. Mit einer Eingangsspannung von 230 V/AC und einer Ausgangsspannung von 24 V/AC bietet dieser Transformator eine Leistung von 2,3 VA. Er ist besonders geeignet für Anwendungen, bei denen eine sichere und effiziente Spannungsumwandlung erforderlich ist. Der Transformator ist kompakt und leicht, was ihn ideal für den Einsatz in verschiedenen elektrischen Systemen macht. Seine Konstruktion gewährleistet eine einfache Integration in bestehende Systeme, während die elektrischen Spezifikationen eine stabile Leistung garantieren. Der Block VB 2,3/1/24 ist somit eine praktische Lösung für die Anforderungen an die Spannungsanpassung in unterschiedlichen Anwendungen.
- Eingangsspannung von 230 V/AC für vielseitige Anwendungen
- Ausgangsspannung von 24 V/AC mit einer maximalen Leistung von 2,3 VA
- Kompakte Bauweise für einfache Integration in elektrische Systeme.
4. Block Transformator PCB 16VA 2x12V
Der Transformator PCB 16VA 2x12V von Block ist ein hochwertiger Printtransformator, der für den Einsatz in verschiedenen elektronischen Schaltungen konzipiert wurde. Mit einer Eingangsspannung von 230 Volt und einer Gesamtleistung von 16 Voltampere bietet dieser Transformator eine zuverlässige Stromversorgung für Ihre Projekte. Er verfügt über zwei sekundäre Ausgänge mit jeweils 12 Volt, die eine Stromstärke von bis zu 666 Milliampere liefern können. Der Transformator ist kompakt und leicht, was ihn ideal für die Integration in Leiterplatten macht. Die Montage erfolgt durch Löten auf den vorgesehenen Pins, was eine einfache Installation ermöglicht. Die robuste Bauweise sorgt für eine lange Lebensdauer und zuverlässige Leistung in verschiedenen Anwendungen.
- Zwei sekundäre Ausgänge mit 12 V AC für flexible Anwendungen
- Eingangsspannung von 230 V für universelle Einsatzmöglichkeiten
- Kompakte Bauform mit einer Höhe und Länge von 57 mm
- Robuste Konstruktion für eine lange Lebensdauer und Zuverlässigkeit.
5. Block Transformator FL PCB 30VA 2x18V
Sekundär-Nennspannung = 18V ac
Nennleistung = 30VA
Primär-Nennspannung = 115V ac, 230V ac
Anzahl der Ausgänge = 2
Länge = 68mm
Breite = 35.8mm
Tiefe = 57mm
Abmessungen = 68 x 35.8 x 57mm
Gewicht = 530g
Montagetyp = Durchsteckmontage
Temperatur max. = +40°C
Betriebsfrequenz min. = 50Hz
Betriebsfrequenz max. = 60Hz
VD 61 558. Transformatoren mit 2 x 24 V-Ausgängen sind nicht nach VDE, SEV zugelassen. Leiterplattenmontage, flach, 115 / 230 Vac primär. Zwei Primärwicklungen für 115 Vac, 50 bis 60 Hz, für Reihen- oder Parallelschaltung Zwei Sekundärwicklungen für Reihen- oder Parallelschaltung Kompakte flache Ausführung Vakuum-Epoxidharzformteil gemäß Klasse UL94-V0 Zweiteilige Spule aus glasfaserverstärktem Polyamid 100 % elektrische Prüfung und Durchschlagsprüfung Niedrige Kapazität zwischen den Windungen Niedriges Störrauschen Zusätzliche Montagebohrungen für sichere Leiterplattenmontage Norm: EN60742, VDE 0551, IEC 61558.
6. Block Transformator VB 1,0/2/6
Sekundärnennspannung: 6V AC
Nennleistung: 1VA
Primärnennspannung: 230V AC
Anzahl der Ausgänge: 2
Länge: 32,3mm
Breite: 21,8mm
Tiefe: 27,3mm
Abmessungen: 32,3 x 21,8 x 27,3mm
Gewicht: 72g
Montageart: Durchsteckmontage
Maximale Temperatur: +70°C
EN 61558, ENEC 10, UL-anerkannte Komponente. PCB-Montagetransformatoren, kurzschlussfest, Serien VB und PT. 230V AC, 50 bis 60 Hz primär. Eine oder zwei sekundäre Wicklungen für Serien- oder Parallelverbindung (aus Compliance-Gründen sollten 0,35 bis 3,2 VA Transformatoren mit 2 x 15V und 2 x 18V Ausgängen sowie alle Transformatoren mit 2 x 24V Ausgängen nicht in Serie geschaltet werden, da sie sonst die VDE 0550-Zulassung nicht erfüllen). Die Serie VB (0,35-3,2 VA) ist von Natur aus kurzschlussfest. Die Serie PT (4,5-22 VA) ist durch eine interne PTC-Einheit geschützt. Kompakte Bauweise. Vakuum-epoxidharzvergossenes Bauteil entspricht der Klasse UL94-V0. Zweiteilige Spule aus glasfaserverstärktem Polyamid. 100% elektrische und dielektrische Festigkeitsprüfung. Hohe Effizienz und geringe Erwärmung. Geringe Wicklungs-Kapazität. Geringer Geräuschpegel. Zusätzliche Montagepunkte für eine sichere PCB-Montage (Modelle 4,5 VA und höher).
7. Block Transformator PCB 16VA 2x18V
Der Transformator PCB 16VA 2x18V von Block ist ein hochwertiges Bauteil, das speziell für die Verwendung auf Leiterplatten konzipiert wurde. Mit einer Leistung von 16 Voltampere (VA) und einer Eingangsspannung von 230 Volt (V) bietet dieser Transformator eine zuverlässige Stromversorgung für verschiedene elektronische Anwendungen. Die Ausgangsspannung beträgt 18 Volt (V) und ermöglicht eine effiziente Umwandlung von Wechselstrom. Der Transformator ist kompakt und leicht, was ihn ideal für den Einsatz in beengten Platzverhältnissen macht. Die Montage erfolgt einfach durch Löten auf der Leiterplatte, was eine flexible Integration in unterschiedliche Schaltungen ermöglicht. Mit einer Stromstärke von 444 Milliampere (mA) ist er in der Lage, eine Vielzahl von Geräten mit der benötigten Energie zu versorgen. Die robuste Bauweise gewährleistet eine lange Lebensdauer und hohe Zuverlässigkeit im Betrieb.
- Geeignet für die Montage auf Leiterplatten
- Robuste Bauweise für hohe Zuverlässigkeit
- Einfache Integration in verschiedene Schaltungen
- Effiziente Umwandlung von Wechselstrom.
8. Block Trenntransformator 60VA Serie TIM
Primärnennspannung: 230V AC
Sekundärnennspannung: 115V AC
Nennleistung: 60VA
Montageart: Einbau
Anzahl der Ausgänge: 2
Länge: 166mm
Breite: 77mm
Tiefe: 76mm
Abmessungen: 166 x 77 x 76mm
Betriebsfrequenz min.: 50Hz
Betriebsfrequenz max.: 60Hz
Max. Temperatur: +40°C
Gewicht: 1,6kg
Die Sicherheitsisoliertransformatoren dieser Serie von Block sind kurzschlussfest und verfügen über einen thermischen Überlastschutz. Die einphasigen Transformatoren sind mit Montagebohrungen für eine einfache Installation ausgestattet und haben zwei unabhängige sekundäre Wicklungen, die in Reihe oder parallel geschaltet werden können. Diese sehr effizienten Sicherheitsisoliertransformatoren bieten einen Schutz durch eine integrierte Primärsicherung. Die Sicherheitsisoliertransformatoren von Block profitieren von folgenden Merkmalen: verkapselt in Kunststoffgehäuse bis 300 VA, Metallgehäuse ab 500 VA, Schraubklemmen für Ein- und Ausgang, Zugentlastung für das Anschlusskabel, dualer Ausgang für Reihen- oder Parallelschaltung, hohe Effizienz (typ. 88 %), 100 % elektrische Prüfung und 5 kV Durchschlagprüfung, max. Umgebungstemperatur: +40 °C, Isolationsklasse: Klasse B (typisch), Bauart: Klasse 2, Schutzart: IP20.
9. Block Transformator PCB 1,5VA 1x9V
Sekundär-Nennspannung: 9V AC
Nennleistung: 1.5VA
Primär-Nennspannung: 230V AC
Anzahl der Ausgänge: 1
Länge: 32.3mm
Breite: 27.3mm
Tiefe: 23.8mm
Abmessungen: 32.3 x 27.3 x 23.8mm
Gewicht: 80g
Montagetyp: Durchsteckmontage
Temperatur max.: +70°C
Betriebsfrequenz min.: 50Hz
Betriebsfrequenz max.: 60Hz
EN 61558, ENEC 10, UL-anerkannte Komponente. Transformatoren für Leiterplattenmontage, kurzschlussfest, Serie VB und PT. 230V AC 50 bis 60Hz Primär. Eine oder zwei Sekundärwicklungen für Reihen- oder Parallelschaltung (aus Konformitätsgründen sollten bei 0,35 bis 3,2 VA Transformatoren mit 2 x 15 und 2 x 18 V Ausgängen und allen Transformatoren mit 2 x 24 V Ausgängen die Sekundärwicklungen nicht in Reihe geschaltet sein, da sie sonst nicht die VDE 0550 Zulassung erfüllen würden). Serie VB (0,35–3,2 VA) ist inhärent kurzschlussfest. Serie PT (4,5–22 VA) wird von interner PTC-Einheit geschützt. Kompaktes Design. Vakuum-Epoxidharzformteil gemäss Klasse UL94-V0. Zweiteilige Spule aus glasfaserverstärktem Polyamid. 100 % elektrische Prüfung und Durchschlagsprüfung. Hoher Wirkungsgrad und geringe Erwärmung. Niedrige Kapazität zwischen den Windungen. Niedriges Störrauschen. Extra Befestigungspunkte für sichere Leiterplattenmontage (Modelle ab 4,5 VA).

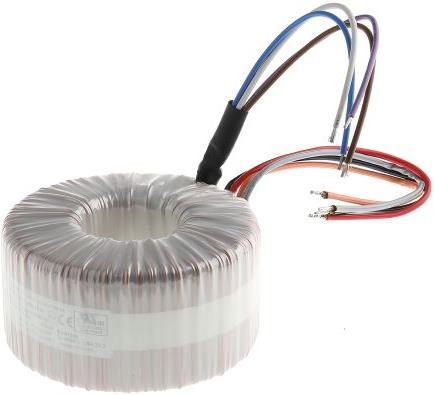

10. Block Ringkerntransformator 2x24V 400VA
Nennspannung primär: 115V AC, 230V AC
Nennspannung sekundär: 2 x 24V AC
Nennleistung: 400VA
Anzahl der Ausgänge: 2
Gewicht: 4,1kg
Durchmesser: 128mm
Betriebsfrequenz min: 50Hz
Betriebsfrequenz max: 60Hz
Anschlussart: Kabel
Maximale Temperatur: +40°C
Montageset enthalten. RKD toroidale Transformatoren verfügen über einen dualen 115 VAC Eingang. Diese hochwertigen offenen toroidalen Transformatoren haben doppelte 115 VAC, 50/60 Hz primäre und sekundäre Wicklungen, die je nach Bedarf einzeln, in Reihe oder parallel geschaltet werden können. Sie sind kompakt und leicht im Vergleich zu traditionellen laminierten Stapel-Designs, mit sehr niedriger magnetischer Strahlung, sehr niedrigem induzierten Geräusch (Brumm) und sehr geringen Eisenverlusten. Geliefert mit einem Montageset und Isolationsklasse B.
