Die besten Invacom Produkte der Kategorie LNB
Auf dieser Seite findest du eine Rangliste der besten Produkte von Invacom aus dieser Kategorie. Um dir einen schnellen Überblick zu verschaffen, haben wir die wichtigsten Informationen zu den Produkten in der Rangliste bereits für dich zusammengestellt.
1. Invacom Quattro-Konverter (SAT optisch)
- Setzt die digitale Lichtwellen in Satellitensignale um
- Für die Installation mit einem DiSEqC-Multischalter
- Optischer Eingang: FC/PC
- Eingangsfrequenz: 0.95-5.45GHz
- Ausgänge: 4 (VL, VH, HL, HH) + 1 (terr.)
- Zusätzlicher Ausgang für terrestrisches Signal
- Ausgangsfrequenz SAT: 950-2150MHz
- Ausgangsfrequenz terr.: 88-790MHz
- Ferngespeist durch Multischalter oder optionalem Netzteil.

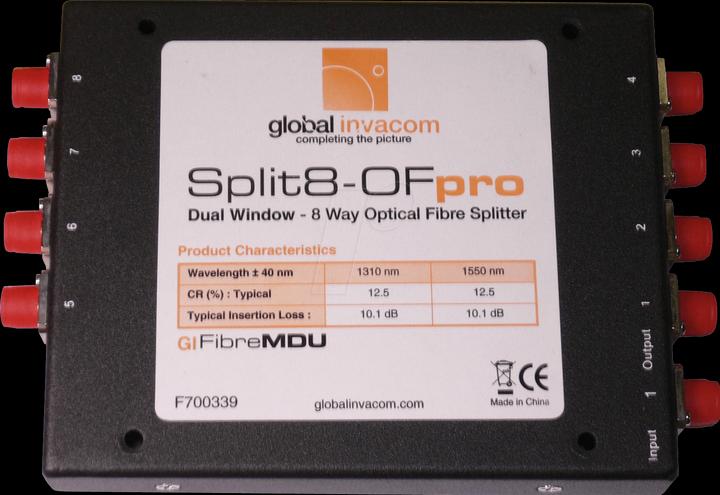

2. Invacom optischer 8-Wege Verteiler
Invacom optischer 8-Wege Verteiler
Optischer Verteiler mit einem Eingang und 8 Ausgängen
Profi Ausführung - FC-Buchsen zum direkten Anschluss der LWL-Kabel
Technische Daten:
Eingänge: 1 x FC/PC Buchse
Ausgänge: 8 x FC/PC Buchse
Wellenlänge: 1310nm / 1550nm
Signaldämpfung je Ausgang: ca. 10,6 dB.
3. Invacom OK 75
Optisches Kabel - Stahlarmiert mit hoher Zug- und Knickfestigkeit
vorkonfektioniert: 2 x FC/PC Stecker
Faserkern: 9/125 Singlemode
Faserklasse: G.657.A1
Wellenlänge: full spectrum (1310 nm / 1550 nm)
typiche Dämpfung: < 0,4 dB
Durchmesser: 3,0 mm
Eigenschaften: LSZH, halogenfrei, UV beständig
Einsatzgebiet: Innen- und Aussenverlegung
Farbe: grau
Biegeradius: max. 15 mm
Länge: 75,0 m.
4. Invacom OTX KIT 1310
Das OTx KIT 1310 von Global Invacom ersetzt das Invacom Fibre LNB / Fibre Flange LNB und das ODU 32 KIT und ist kompatibel mit den Quattro- und Quad Einheiten MK II und MK III
Im Set enthalten ist ein Wideband LNB und die OTX Einheit mit einer optischen Wellenlänge von 1310 nm.
Bei diesem OTX werden die von einem 290 MHz Wideband LNB kommenden vier SAT-Ebenen / Frequenzbereiche hintereinandergelegt und im Frequenzbereich von 950 MHz bis 5,45 GHz auf den optischen Ausgang gelegt.
Das OTX ist kompatibel zu den Abschlusseinheiten diverser Hersteller (z. B. Triax, Polytron, WISI) und den Jultec JOL0102-90A Optik-nach-Koax-Wandlern. Nicht kompatibel ist das "CLICK"-System von Kathrein / Fracarro, welches eine andere Frequenzumsetzung nutzt und ebenfalls nicht zu Systemen mit CWDM-Umsetzung.
Im Gegensatz zu den Anwendungen mit den bisherigen optischen LNB ist beim OTX die Einspeisung eines terrestrischen Signals kein Problem.
Achtung: Bei kurzen Übertragungsstrecken (nur wenige Kilometer) und ohne weitere optische Signalverteilung muss ein optisches Dämpfungsglied von ca. 10 dB vor das Endgerät / den Umwandler geschaltet werden, da sonst das optische Empfangselement sehr schnell altert und "durchbrennt".
Technische Daten:
OTX-Kit mit optischem FC/PC-Ausgang
Ausgangsfrequenzen:
Vertikal Low: 0,95 - 1,95 GHz
Vertikal High: 1,95 - 3,00 GHz
Horizontal Low: 3,40 - 4,40 GHz
Horizontal High: 4,40 - 5,45 GHz
Optische Wellenlänge: 1310 nm
Optische Ausgangsleistung: +7 dBmW
Laserklasse 1M
Verstärkung: 75 dB
Spannungsversorgung: über externes Netzteil
Feedaufnahme: 40 mm
Umgebungstemperatur: -20 °C bis + 60 °C
Anschlüsse:
Optischer Ausgang: FC/PC
Spannungsversorgung: F-Buchse 20 V, 350 mA + LNB (max. 500 mA) über externes Netzteil (im Lieferumfang)
Eingänge: 3x F-Buchse; 2x für 290 MHz Wideband-LNB (290 - 2340 MHz), 1x terrestrisch (88 - 694 MHz)
Lieferumfang: OTX, WB-LNB und Netzteil
Nutzen Sie unbedingt das im Lieferumfang befindliche 290 MHz WB-LNB.
Viele im Handel befindliche WB-LNB nutzen wegen der einfacheren Frequenzumsetzung in Unicable-Multischaltern den Frequenzbereich ab 300 MHz und sind daher mit dieser OTX-Einheit nicht kompatibel.
Die Erst-Ausrichtung des Spiegels erfolgt entweder mit dem Wideband-LNB und entsprechend eingestelltem SAT-Messgerät oder mit Hilfe eines herkömmlichen LNB (zum Beispiel Single-LNB). Dieses wird dann gegen das WB-LNB getauscht, dieses an die OTX-Einheit angeschlossen und der Spiegel anschließend feinjustiert. Hierzu wird an das OTX eine optische Abschlusseinheit (unbedingt mit vorgeschaltetem optischen 10 dB Dämpfungsglied) in der Nähe des Spiegels provisorisch angeschlossen, an die wiederum ein SAT-Messgerät angeschlossen wird.
Bitte beachten. Die Wellenlänge des Lichts von 1310 nm liegt weit im (für das menschliche Auge) nicht sichtbaren Bereich.
Um also bei Problemen die Verbindung optisch auf Durchgang zu prüfen, muss ein optisches Lichtleistungs-Messgerät, ein so genanntes Optical Power Meter, verwendet werden. Darüber hinaus gibt es spezielle Rotlichtquellen, die zu Testzwecken ein Lichtsignal im sichtbaren Bereich erzeigen.
5. Invacom OK 100
Optisches Kabel - Stahlarmiert mit hoher Zug- und Knickfestigkeit
vorkonfektioniert: 2 x FC/PC Stecker
Faserkern: 9/125 Singlemode
Faserklasse: G.657.A1
Wellenlänge: full spectrum (1310 nm / 1550 nm)
typiche Dämpfung: < 0,4 dB
Durchmesser: 3,0 mm
Eigenschaften: LSZH, halogenfrei, UV beständig
Einsatzgebiet: Innen- und Aussenverlegung
Farbe: grau
Biegeradius: max. 15 mm
Länge: 100,0 m.
6. Invacom OK 200
Optisches Kabel - Stahlarmiert mit hoher Zug- und Knickfestigkeit
vorkonfektioniert: 2 x FC/PC Stecker
Faserkern: 9/125 Singlemode
Faserklasse: G.657.A1
Wellenlänge: full spectrum (1310 nm / 1550 nm)
typiche Dämpfung: < 0,4 dB
Durchmesser: 3,0 mm
Eigenschaften: LSZH, halogenfrei, UV beständig
Einsatzgebiet: Innen- und Aussenverlegung
Farbe: grau
Biegeradius: max. 15 mm
Länge: 200,0 m.
7. Invacom Quad Gtu
Invacom Fibre IRS Quad Abschlusseinheit MKIII
An die Quad Abschluss-Einheit können bis zu 4 digitale Satreceiver direkt angeschlossen werden. Die Spannungsversorgung der Abschluss Einheit erfolgt über die Receiver oder über ein separates 20 V Netzteil welches optional verfügbar ist. Das terrestrische Signal liegt an allen Ausgängen mit an, falls es eingespeist wurde.
Typ: Optischer Quad Konverter für 1 Satelliten und Terrestrik mit 4 Ausgängen
Opt. Eingangspegel: -15 dBm bis +/-0 dBm
Wellenlänge: 1100 nm bis 1650 nm
Optischer Eingang: 1 x FC/PC Buchse
Eingangsfreq. HF: 0,95 - 5,45 GHz
Ausgänge: 4 x F-Buchse
Ausgangsfreq. Sat: 950 - 2150 MHz
Ausgangsfreq. terr.: 88 - 108, 174 - 240, 470 - 862 MHz
Ausgangspegel Sat: ca. 70 dBµV
Ausgangspegel terr.: ca. 75 dBµV
Spannungsversorgung: 11 V - 20 V (über Receiver oder über externes optionales Netzteil).
8. Invacom optische Quattro Abschluss Einheit
Invacom Fibre IRS Quattro Abschlusseinheit MKIII
An die Quattro Abschluss Einheit kann ein 5/xx Multischalter angeschlossen werden.
Die Spannungsversorgung der Abschluss Einheit erfolgt über den Multischalter oder über ein separates 20 V Netzteil welches optional verfügbar ist.
Typ:Optischer Quattro Konverter für 1 Satelliten und Terrestrik für Multischalterbetrieb
Opt. Eingangspegel: -15 dBm bis +/-0 dBm
Wellenlänge: 1100 nm bis 1650 nm
Optischer Eingang: 1 x FC/PC Buchse
Eingangsfreq. HF: 0,95 - 5,45 GHz
Ausgänge: 5 x F-Buchse
Ausgangsfreq. Sat: 950 - 2150 MHz
Ausgangsfreq. terr.: 88 - 108, 174 - 240, 470 - 862 MHz
Ausgangspegel Sat: ca. 80 dBµV
Ausgangspegel terr.: ca. 75 dBµV
Spannungsversorgung: 11 V - 20 V (über Receiver oder über externes optionales Netzteil).
9. Invacom OK 50
Optisches Kabel - Stahlarmiert mit hoher Zug- und Knickfestigkeit
vorkonfektioniert: 2 x FC/PC Stecker
Faserkern: 9/125 Singlemode
Faserklasse: G.657.A1
Wellenlänge: full spectrum (1310 nm / 1550 nm)
typiche Dämpfung: < 0,4 dB
Durchmesser: 3,0 mm
Eigenschaften: LSZH, halogenfrei, UV beständig
Einsatzgebiet: Innen- und Aussenverlegung
Farbe: grau
Biegeradius: max. 15 mm
Länge: 50,0 m.

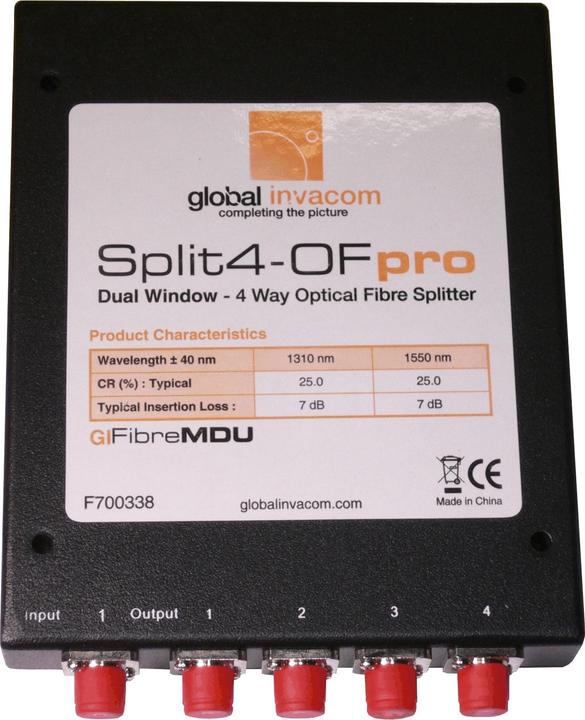

10. Invacom optischer 4-Wege Verteiler
Invacom optischer 4-Wege Verteiler
Optischer Verteiler mit einem Eingang und 4 Ausgängen
Profi Ausführung - FC-Buchsen zum direkten Anschluss der LWL-Kabel
Technische Daten:
Eingänge: 1 x FC/PC Buchse
Ausgänge: 4 x FC/PC Buchse
Wellenlänge: 1310nm / 1550nm
Signaldämpfung je Ausgang: ca. 6,8 dB.
