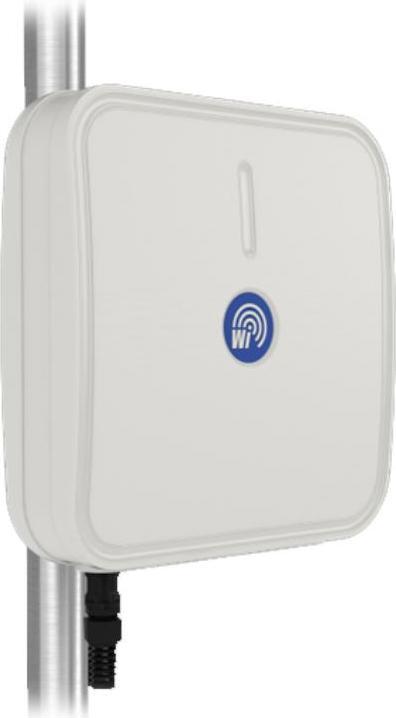

Wireless Instruments WiBOX PA M5-22HV - 5 GHz, 22 dBi PtP/Client-Antenne, inkl. WiMount

Wireless Instruments WiBOX PA M5-22HV - 5 GHz, 22 dBi PtP/Client Antenne

Die WiBOX PA M5-22HV ist eine dualpolare (MIMO 2x2) Planarantenne, die im Frequenzbereich von 5,1 - 5,95 GHz mit einem Gewinn von 22 dBi in beiden Polarisationen arbeitet. Sie ist für Punkt-zu-Punkt (PtP) oder Punkt-zu-Mehrpunkt (PtMP) Anwendungen als Client-Antenne konzipiert, bei denen Hochgewinnantennen erforderlich sind. Die WiBOX PA M5-22HV ist kompatibel mit WLAN 802.11n/ac Systemen und kann sowohl drinnen als auch draussen installiert werden (IP67). Die Antenne ist in das hochwertige WiBOX Large System integriert.

Eigenschaften

• 2x 22 dBi Gewinn
• Polarisation: horizontal und vertikal für die Frequenz von 5100 - 5900 MHz
• 2x SMA-Buchsen
• Grosses, ergonomisches WiBOX Large Gehäuse für die Installation von Funkgeräten
• Wetterfestes Gehäuse für den Aussenbereich
• Entwickelt, um verschiedenen Wetterbedingungen standzuhalten
• RJ45 wasserdichtes System
• Erdungssystem zum Blitzschutz - DC Erdung

Systeme

• WLAN - 5 GHz
• WiMAX - 5 GHz
• ISM - 5725 - 5875 MHz
• RFiD - 5725 - 5875 MHz

Anwendungen

• Systemintegration
• Punkt-zu-Punkt-Verbindungen
• Punkt-zu-Mehrpunkt-Verbindungen

Elektrische Spezifikationen

• Frequenz: 5,1 - 5,9 GHz
• Gewinn: 22 dBi
• VSWR:
• Strahlbreite: 8°/16°
• Polarisation: horizontal und vertikal
• Kreuzpolarisation Isolation
• Front-to-Back: > 30 dB
• Trennung zwischen Anschlüssen: > 35 dB
• Impedanz: 50 Ohm
• Max. Eingangsleistung: 50 W
• Blitzschutz: Nein
• DC Erdung: Ja

Mechanische Spezifikationen

• Abmessungen: 39,2 x 39,6 x 9,6 cm
• Gewicht: 3 kg
• Anschluss: RJ45
• Material: ABS
• Wasserdichtigkeitsgrad: IP67
• Betriebstemperaturbereich: -40 °C bis 80 °C

Montagesatz

• Abmessungen: 9,9 x 10,5 x 14,8 cm
• Regelbereich: +/- 30°
• Gewicht: 0,87 kg
• Mastabmessungsbereich: 250 - 650 mm
• Material: Polyamid mit Glasfaser + verzinkter Stahl.
