WaveShare ESP8266 Universal Raw e-Paper Driver Board WiFi

Bewertungen
MarkeMehr von WaveShare
Zwischen Mi, 23.7. und Do, 24.7. geliefert
5 Stück an Lager beim Drittanbieter
Angebot von
Kostenloser Versand ab 50.–

Produktinformationen

Praktisches universelles e-Paper Driver Board mit ESP8266 zum direkten Anschliessen von Raw E-Ink Displays. Mit diesem ESP8266 Driver Board kannst du unsere preiswerten Raw e-Paper Displays (e-Paper Rohpanels ohne Platine) direkt an den ESP8266 anschliessen. Von Waveshare gibt es bereits ein Beispielcode, den du auf den ESP8266 laden kannst, mit dem du dann über eine Webseite Bilder direkt hochladen und konvertieren kannst. Die Bilder können somit einfach auf dem e-Paper Display dargestellt werden.

Eigenschaften des universellen Raw e-Paper Driver Boards:

  • Dies ist ein universelles Treiberboard für e-Paper Rohpanels.
  • Dank des ESP8266 ist eine WiFi-Verbindung mit dem WLAN möglich, somit kannst du Bilder vom PC oder Smartphone über WiFi bequem übertragen und anzeigen.
  • Auf dem ESP8266 kannst du auch deine eigenen Arduino-Programme laden.
  • ESP8266 Arduino kompatibel.
  • Unterstützt den Floyd-Steinberg Dithering-Algorithmus, mehr Farbkombinationen und bessere Schattenwiedergabe für Bilder möglich.
  • Unterstützt gängige Bildformate: BMP, JPEG, GIF, PNG, etc.
  • Ausführliches Benutzerhandbuch in Englisch vorhanden.

Technische Details:

  • WiFi-Protokoll: 802.11b/g/n
  • Mikrocontroller: ESP8266 ESP-12E
  • Schnittstelle: 3-Draht-SPI, 4-Draht-SPI (Standard)
  • Betriebsspannung: 5V (über USB)
  • Logikspannung: 3.3V
  • Betriebsstrom: 50mA bis 100mA
  • Durchmesser der Befestigungslöcher: 2.9mm
  • Gewicht: 15g
  • Abmessung: 29.57 x 48.26mm

Lieferumfang:

  • 1x ESP8266 Universal Raw e-Paper Driver Board WiFi
  • 1x e-Paper Raw Adapter
  • 1x 24PIN FFC Kabel

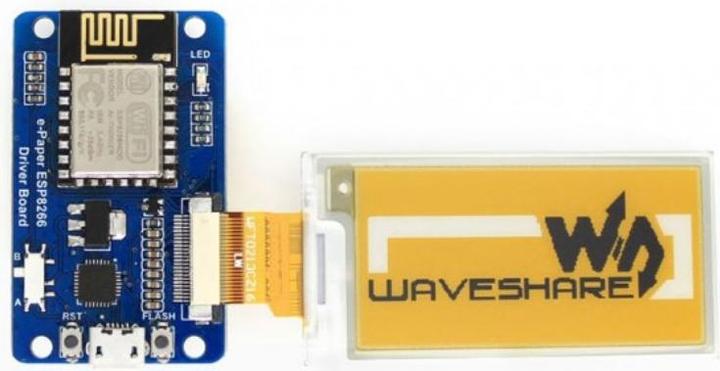

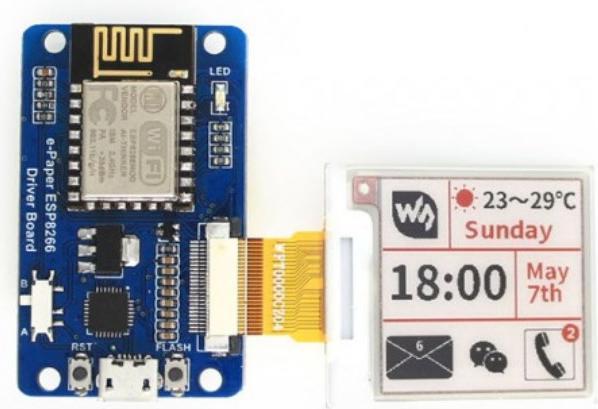

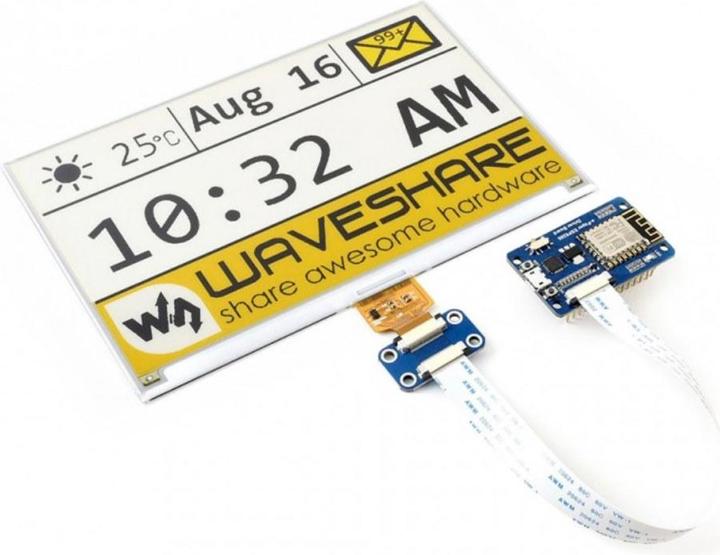

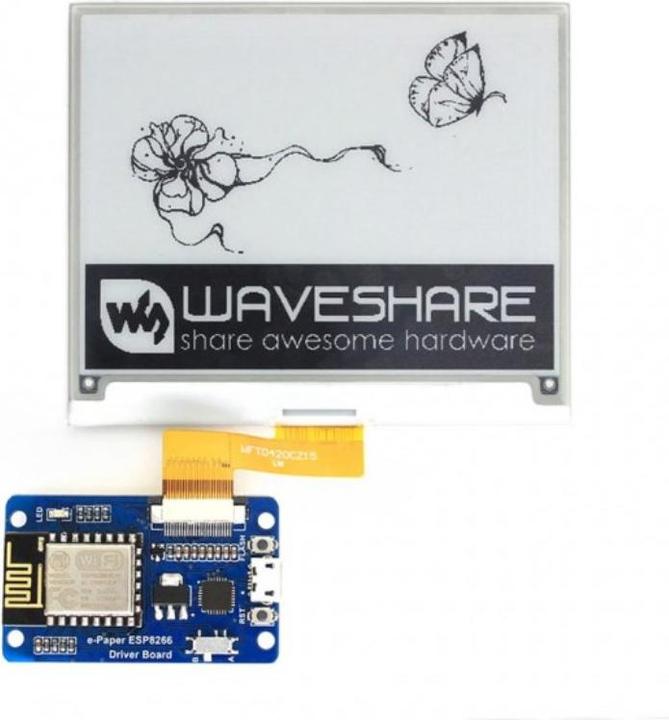

Info: Das e-Paper Display auf den Fotos ist nicht im Lieferumfang enthalten.

Das Wichtigste auf einen Blick

Prozessortyp
ESP8266
Artikelnummer
24963571

Allgemeine Informationen

Hersteller
WaveShare
Kategorie
Entwicklungsboard + Kit
Release-Datum
31.3.2023

Entwicklungsboard Eigenschaften

Prozessortyp
ESP8266

Energieversorgung

Energieversorgung
Stromversorgung über USB
Betriebsspannung
5 V

Kabellose Übertragung

Kabellose Übertragung
WLAN
WLAN Standard
Wi-Fi 1 / 802.11b, Wi-Fi 3 / 802.11g, Wi-Fi 4 / 802.11n

Herkunft

Ursprungsland
China

Freiwilliger Klimabeitrag

CO₂-Emission
Klimabeitrag

Lieferumfang

Lieferumfang
1x 24PIN FFC Kabel, 1x e-Paper Raw Adapter, 1x ESP8266 Universal Raw e-Paper Driver Board WiFi

Produktdimensionen

Gewicht
15 g
