WaveShare ESP32-S3 LCD 3.16 Zoll 320×820 Display

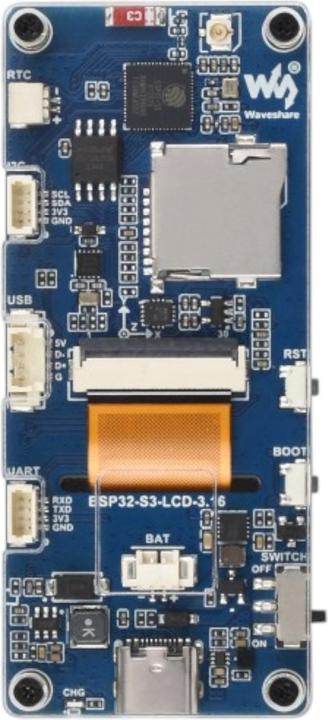

Das Waveshare ESP32-S3 LCD 3.16 ist ein kompaktes Entwicklungsboard mit 3.16-Zoll LCD und einer Auflösung von 320×820 Pixeln. Herzstück ist ein ESP32-S3R8 mit Xtensa LX7 Dual-Core bis 240 MHz, integriertem 8.0 MB PSRAM und 16.0 MB Flash – ideal für performante GUI-Anwendungen. Das Display wird über eine RGB565-Schnittstelle mit ST7701-Treiber angesteuert und eignet sich hervorragend für LVGL-basierte Oberflächen mit reibungslosem Bildaufbau. Für Sensorik und Zeitbasis sind ein QMI8658 6-Achsen-IMU (Gyro + Beschleunigung) sowie ein PCF85063 RTC integriert; eine RTC-Batterie kann via SH1.0-Header angeschlossen werden. Dank 2.4 GHz Wi-Fi und Bluetooth 5 (LE) ist kabellose Kommunikation unmittelbar verfügbar, wahlweise über die Onboard-Keramikantenne oder – per umlötbarem Widerstand – über eine externe Antenne am IPEX-Anschluss. Ein MX1.25-Header erlaubt die Versorgung mit einer 3.7 V Li-Ion-Zelle (Laden und Entladen über USB-C), und ein TF-Kartenslot stellt zusätzlichen Speicher bereit. Für die Entwicklung sind UART-, I2C- und USB-Header reserviert, dazu stehen BOOT- und RST-Tasten sowie ein ON/OFF-Schiebeschalter zur Verfügung.

Technische Daten:
Hersteller: Waveshare
Hersteller SKU: 31786
SoC: ESP32-S3R8
Speicher intern: 512.0 KB SRAM, 384.0 KB ROM
Onboard-Speicher: 16.0 MB NOR-Flash, 8.0 MB PSRAM
Funk: Wi-Fi 2.4 GHz (802.11 b/g/n), Bluetooth 5 LE
IMU: QMI8658 6-Achsen (3-Achsen Gyro + 3-Achsen Beschleunigung)
RTC: PCF85063, RTC-Batterie-Header (SH1.0)
Massenspeicher: TF-Kartenslot (FAT32)
Stromversorgung: USB-C, 3.7 V Li-Ion/LiPo über MX1.25 2-Pin, Laden/Entladen unterstützt
Bedienelemente: BOOT-Taste, RST-Taste, Power-Schiebeschalter
Headers/Interfaces:
UART-Header (SH1.0 4-Pin, reserviert)
I2C-Header (SH1.0 4-Pin, reserviert)
USB-Header (MX1.25 4-Pin, reserviert)
RTC-Batterie-Header (SH1.0)
Entwicklungsumgebung: Arduino-IDE, ESP-IDF, PlatformIO, LVGL-kompatibel

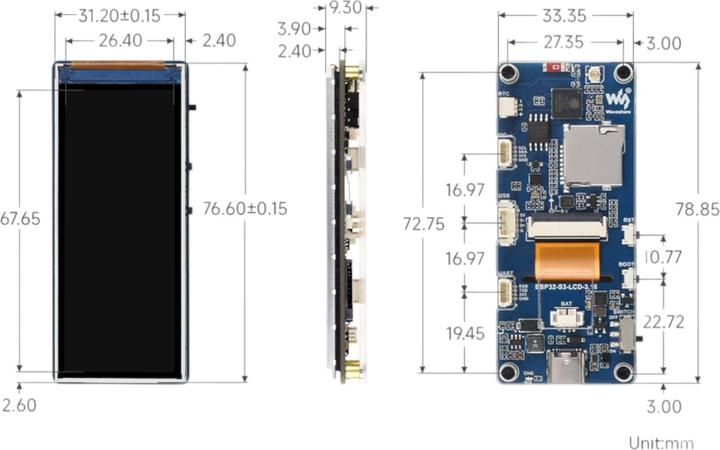

Abmessung: 31 × 77 × 9 mm
Gewicht: 42 g.
