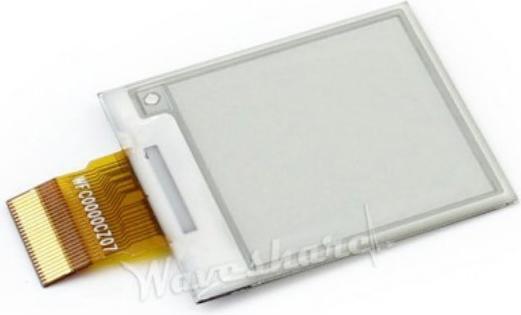

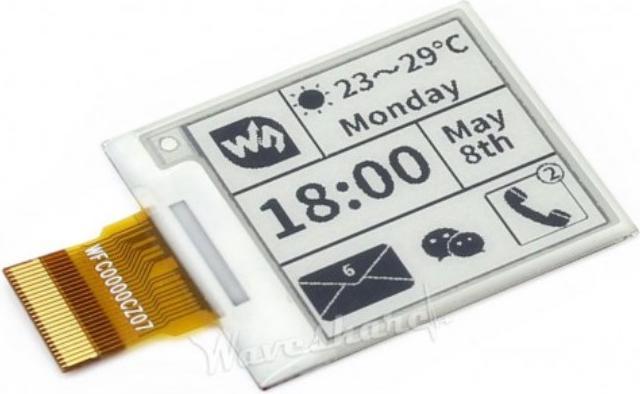

WaveShare 200x200 1.54inch E-Ink Raw Schwarz Weiss e-Paper Display

Dies ist ein Schwarz-Weiss E-Ink/E-Paper Rohpanel Display-Modul ohne Platine. Das ePaper Display hat eine Diagonale von 1,54 Zoll mit einer Auflösung von 200 x 200 Pixel. Dank dem integrierten Controller kannst du das Display über die SPI-Schnittstelle ansteuern. Dieses Schwarz-Weiss Display unterstützt Aktualisierungen von Teilbereichen. Somit können einzelne Bereiche schnell innerhalb von 0,3 Sekunden aktualisiert werden. Eine Aktualisierung des gesamten Displays dauert ebenfalls nur 2 Sekunden. Durch den niedrigen Stromverbrauch ist es ideal für batteriebetriebene Anwendungen geeignet. Diese Displays werden auch im Verkauf als Preisschilder eingesetzt, wo sie einige Jahre mit einer Batterie betrieben werden. Das Display hat einen sehr guten Betrachtungswinkel und kann auch bei Sonnenlicht gut abgelesen werden. Dieses preiswerte Display eignet sich perfekt zum Anschliessen an das ESP8266 Universal Raw e-Paper Driver Board WiFi.

Eigenschaften:

• Unterstützt Partial Refresh (Aktualisierung von Teilbereichen) in nur 0,3 Sekunden
• Darstellungen auf dem Display bleiben auch ohne Spannungsversorgung erhalten
• Ultra geringer Stromverbrauch. Grundsätzlich wird die Leistung nur zum Auffrischen benötigt
• SPI-Schnittstelle
• Gute Dokumentation und Beispielcode bei Waveshare Wiki vorhanden
• Programmierbeispiele für folgende Controller vorhanden: ESP8266, Arduino, STM32 und Raspberry Pi

Technische Details:

• Typ: GDEP015OC1
• Treiber IC: IL3829
• Anschluss: PFC24/0,5 mm
• Betriebsspannung: 3,3 V
• Schnittstelle: 3-wire SPI, 4-wire SPI
• Aussenmasse: 31,8 × 37,32 × 1,05 mm
• Anzeigemasse: 27,6 × 27,6 mm
• Pixelgrösse: 0,138 mm × 0,138 mm
• Auflösung: 200 × 200
• Displayfarbe: Schwarz/Weiss
• Graustufen: 2
• Partial Refresh Zeit: 0,3 s
• Full Refresh Zeit: 2 s
• Refresh Power: 26,4 mW (typ.)
• Standby Power: <0,017 mW
• Betrachtungswinkel: >170°
• Gewicht: 6 g

Lieferumfang:
1x 200 x 200 1,54 Zoll E-Ink Raw Schwarz-Weiss e-Paper Display.
