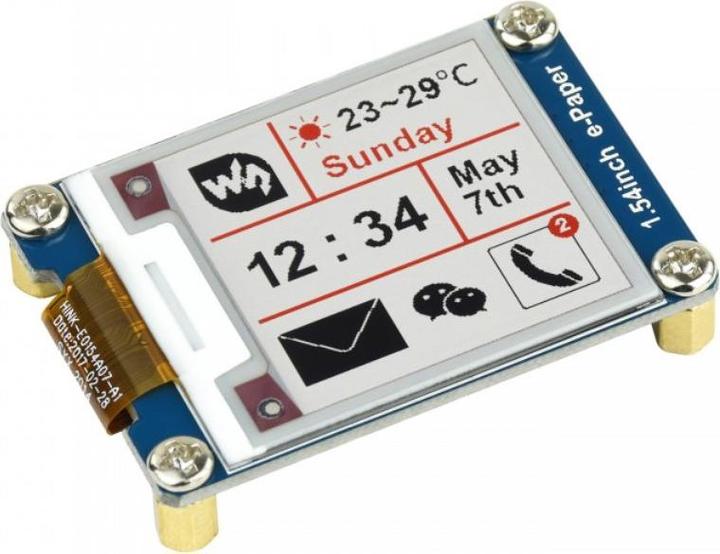

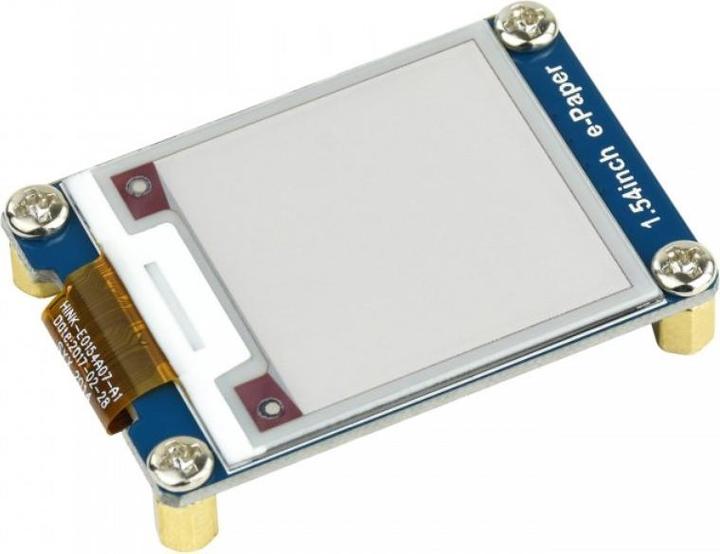

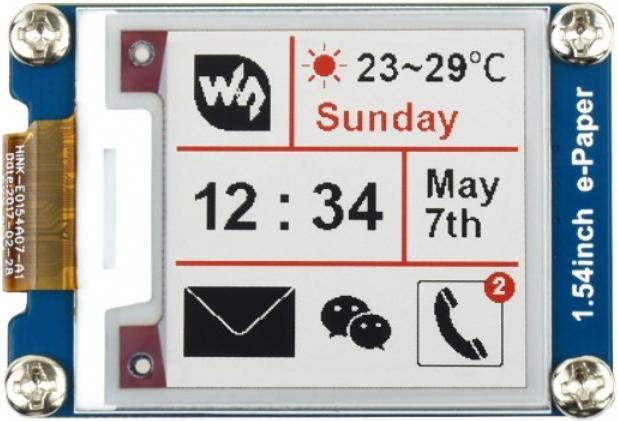

WaveShare 200x200 1.54inch 3-Farben E-Ink Display

Dies ist ein 1,54-Zoll E-Ink/E-Paper-Displaymodul mit einer Auflösung von 200x200 Pixeln, das über einen integrierten Controller verfügt, der über die SPI-Schnittstelle kommuniziert. Das Multicolor-Display unterstützt drei Farben: Rot, Schwarz und Weiss. Aufgrund des extrem niedrigen Stromverbrauchs ist es ideal für batteriebetriebene Anwendungen. Diese Displays werden auch im Einzelhandel als Preisschilder verwendet, wo sie mehrere Jahre mit einer Batterie betrieben werden können. Das Display bietet einen sehr guten Betrachtungswinkel und kann selbst bei Sonnenlicht leicht abgelesen werden. Da dieses Display in drei Farben arbeitet, benötigt es etwa 8 Sekunden, um das Bild aufzubauen, was es für Anwendungen, die Aktualisierungen jede Sekunde erfordern, ungeeignet macht. Im Lieferumfang ist ein Verbindungskabel für eine einfache Verbindung zu einem Raspberry Pi enthalten. Für ein Arduino Uno oder wenn Sie es in ein Breadboard stecken möchten, benötigen Sie 8 männliche/männliche Dupont-Kabel.

Eigenschaften:

• Bilder auf dem Display bleiben auch ohne Stromversorgung sichtbar.
• Ultra-niedriger Stromverbrauch; Strom wird nur für das Aktualisieren benötigt.
• SPI-Schnittstelle zur Verbindung mit Steuerplatinen wie Raspberry Pi, Arduino, ESP8266 oder ESP32.
• Gute Dokumentation und Beispielcode verfügbar.
• Onboard-Spannungswandler, kompatibel mit 3,3V und 5V Mikrocontrollern.
• Programmierbeispiele verfügbar für Arduino, STM32 und Raspberry Pi.

Technische Details:

• Hersteller: Waveshare
• Hersteller SKU: 13338
• Typ: GDEH0154Z90
• Treiber-IC: SSD1681
• Betriebsspannung: 3,3V / 5V

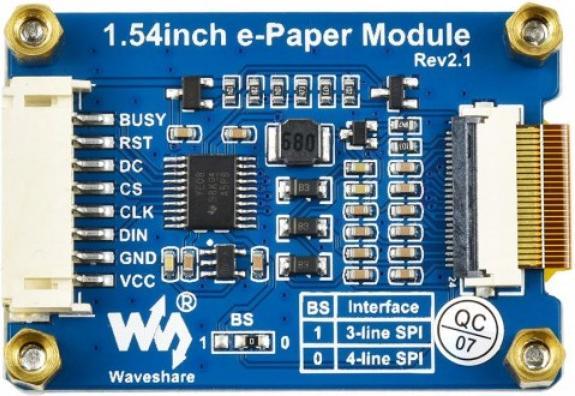

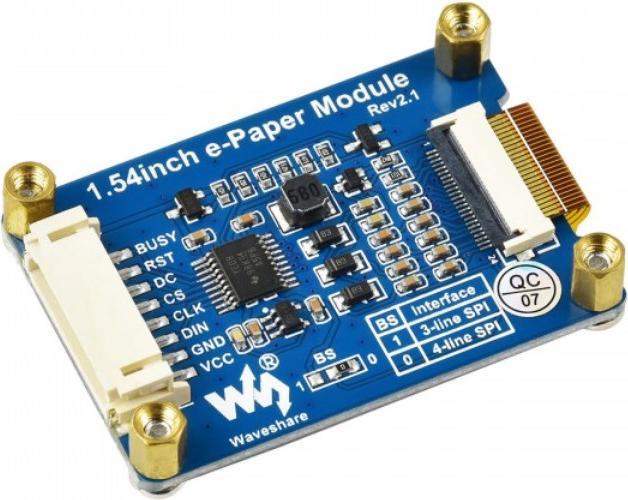

• Schnittstelle: 3-Draht SPI, 4-Draht SPI
• Aussenmass: 48mm × 33mm
• Displaymass: 27,6mm × 27,6mm
• Pixelgrösse: 0,138mm × 0,138mm
• Auflösung: 200 × 200
• Displayfarbe: Rot, Schwarz, Weiss
• Graustufen: 2
• Vollständige Aktualisierungszeit: 8s
• Aktualisierungsstrom: 26,4mW (typ.)
• Standby-Strom: <0,017mW
• Betrachtungswinkel: >170
• Gewicht: 33g

Lieferumfang:

• 1x 200x200 1,54-Zoll 3-Farben E-Ink-Display
• 1x PH2.0mm auf 1x8Pin weibliches Dupont-Kabel 20cm.
