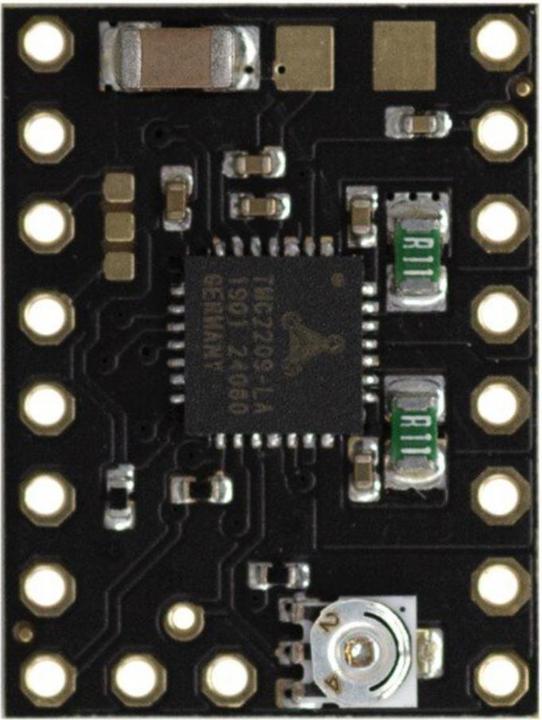

Watterott SilentStepStick TMC2209 V2 nicht verlötet

1Bewertungen
MarkeMehr von Watterott
Aktuell nicht lieferbar
Kostenloser Versand ab 50.–

Produktinformationen

Der SilentStepStick TMC2209 V2, unbestückt von Watterott, ist ein Schrittmotor-Treiber, der auf dem Trinamic TMC2209 basiert. Dieser neue SilentStepStick-Treiber verbessert die Geräuschpegel beim Betrieb von Schrittmotoren erheblich. Der TMC2209 Schrittmotor-Treiber ist für einen Dauerstrom von bis zu 1,7 A (RMS) und 2,8 A Spitzenstrom ausgelegt. Um diese Fähigkeiten zu nutzen, müssen Sie einen Kühlkörper installieren, der nicht enthalten ist. Die Treiber unterstützen auch Mikroschrittbetrieb (Interpolation von bis zu 256 Mikroschritten), was sehr feine und vibrationsarme Bewegungen ermöglicht.

Empfohlene Zubehörteile:

  • SilentStepStick Schutz für Schrittmotor-Treiber
  • 14,5 x 15 x 13 mm SilentStepStick Kühlkörper
  • 9 x 9 x 12 mm SilentStepStick Kühlkörper

Eigenschaften des SilentStepStick TMC2209:

  • Perfekt zum Ansteuern der X-, Y- und Z-Linearbewegungen sowie der Extruder von 3D-Druckern
  • Einfache Konfiguration über CFG-Pins oder UART-Schnittstelle
  • StealthChop2-Modus für sehr leisen Betrieb (Werkseinstellung)
  • SpreadCycle-Modus für hohe Dynamik und Drehmoment (aktivierbar über UART, OTP, CFG-Pin)
  • CoolStep automatische Stromanpassung
  • StallGuard4 sensorlose Motorlastdetektion (geeignet für sensorloses Homing)
  • Hardware-kompatibel mit StepStick, Pololu A4988 und DRV8825 Treibern
  • Geeignet für bis zu 2,8 A Spitzenstrom
  • Step/Dir-Schnittstelle mit Mikroschrittfunktion (Interpolation von bis zu 256 Mikroschritten)

Technische Details:

  • Typ: SilentStepStick TMC2209 V2
  • Herstellerplatine: Watterott
  • Hersteller TMC2209 Treiber: Trinamic
  • Motorspannung (VM): 5,5 bis 28 V DC
  • Logikspannung (VIO): 3 bis 5 V
  • RMS-Strom (dauerhaft mit Kühlkörper): 1,7 A
  • Spitzenstrom (kurzfristig): 2,8 A
  • Rsense: 110 mOhm
  • RDSon: 0,2 Ohm
  • Funktionen:
  • Standby-Stromreduktion: Ja
  • StealthChop: Ja
  • SpreadCycle: Ja
  • CoolStep: Ja
  • StallGuard: Ja
  • Abmessungen: 25 × 15 × 3 mm
  • Gewicht: 4 g

Lieferumfang:

  • 1x SilentStepStick TMC2209 V2 (Kühlkörper nicht enthalten)
  • 2x 1x8P Stiftleisten.

Das Wichtigste auf einen Blick

Entwicklungsboardtyp
Kit

Allgemeine Informationen

Artikelnummer
25007162
Hersteller
Watterott
Kategorie
Entwicklungsboard + Kit
Release-Datum
31.3.2023

Entwicklungsboard Eigenschaften

Entwicklungsboardtyp
Kit

Energieversorgung

Energieversorgung
Netzbetrieb

Kabellose Übertragung

Kabellose Übertragung
Bluetooth

Herkunft

Ursprungsland
China

Lieferumfang

Lieferumfang
1x SilentStepStick TMC2209 V2 (Kühlkörper nicht im Lieferumfang), 2x 1x8P Stiftleisten
Zusätzlich benötigt (Nicht im Lieferumfang)
1x SilentStepStick TMC2209 V2 (Kühlkörper nicht im Lieferumfang)

Produktdimensionen

Länge
3 mm
Breite
25 mm
Höhe
15 mm
Gewicht
4 g
