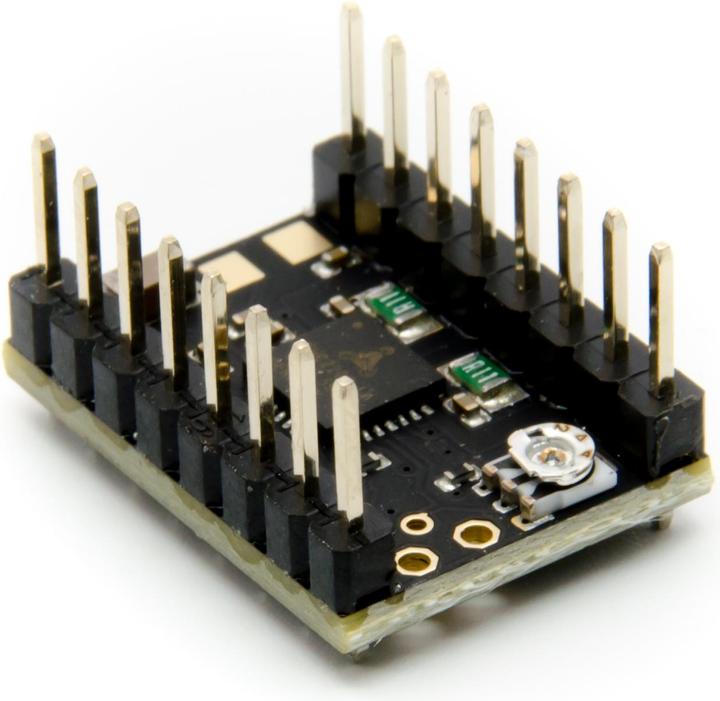

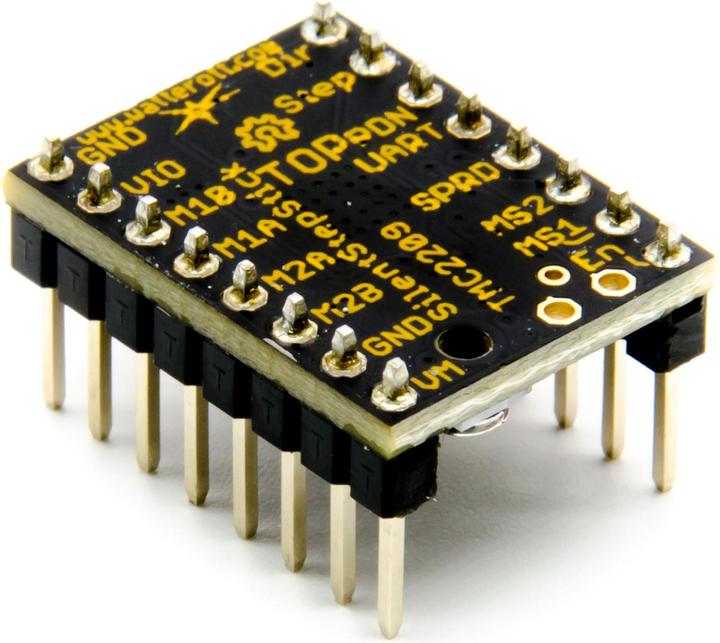

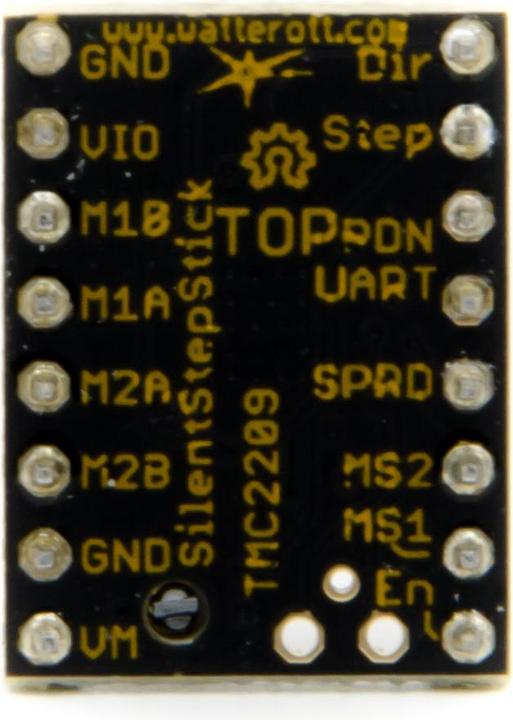

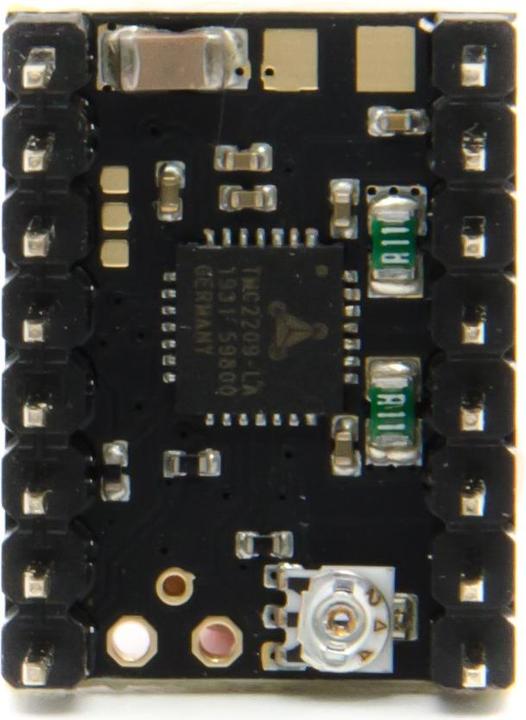

Watterott SilentStepStick TMC2209 V2

Der SilentStepStick TMC2209 V2 von Watterott ist ein Schrittmotortreiber auf Basis des Trinamic TMC2209. Mit diesem neuen SilentStepStick Treiber wird die Geräuschentwicklung beim Fahren mit Schrittmotoren massiv verbessert. Der TMC2209 Schrittmotor Treiber ist für bis zu 1.7A (RMS) Dauerstrom und 2.8A Peak ausgelegt. Damit du diese Leistungen fahren kannst musst du zusätzlich noch einen Kühlkörper installieren. Dieser ist nicht im Lieferumfang. Die Treiber unterstützen auch Micro Stepping (Interpolation von bis zu 256 Mikroschritte) mit dem du sehr feine und vibrationsarme Bewegungen fahren kannst.

Empfohlenes Zubehör:
SilentStepStick Protector Schutz für Schrittmotortreiber
14.5x15x13mm SilentStepStick Kühlkörper
9x9x12mm SilentStepStick Kühlkörper

Eigenschaften SilentStepStick TMC2209:
Eignen sich perfekt zum Ansteuern der X, Y und Z Linearachsen und Extrudern von 3D-Druckern
Einfache Konfiguration über CFG-Pins oder UART Interface
StealthChop2 Modus für einen sehr leisen Lauf (Standard-Einstellung)
SpreadCycle Modus für eine hohe Dynamik und Drehmoment (aktivierbar via UART, OTP, CFG Pin)
CoolStep automatische Stromanpassung
StallGuard4 sensorlose Motorlasterkennung (geeignet für Sensorloses Homing)
Hardware kompatibel mit den StepStick, Pololu A4988 und DRV8825 Treiber
Geeignet für bis zu 2.8A Spitzenstrom
Step/Dir Interface mit Mikroschrittfunktion (Interpolation von bis zu 256 Mikroschritten)

Technische Details:
Typ: SilentStepStick TMC2209 V2
Hersteller Board: Watterott
Hersteller TMC2209 Treiber: Trinami
Motorenspannung (VM): 5.5 bis 28V DC
Logikspannung (VIO): 3 bis 5V
RMS Strom (Dauerstrom mit Kühlkörper):  1.7A
Peak Strom (Kurzzeitig): 2.8A
Rsense: 110 mOhm
RDSon: 0.2 Ohm
Funktionen:
Standby Stromabsenkung: Ja
StealthChop: Ja
SpreadCycle: Ja
CoolStep: Ja
StallGuard: Ja
Abmessung: 25 × 15 × 3mm
Gewicht: 4g

Lieferumfang:
1x SilentStepStick TMC2209 V2 verlötet (Kühlkörper nicht im Lieferumfang).
