Voltcraft DOV1002 Digital-Oszilloskop 100 MHz 2-Kanal 1.25 GSa/s 50 Mpts 12 Bit

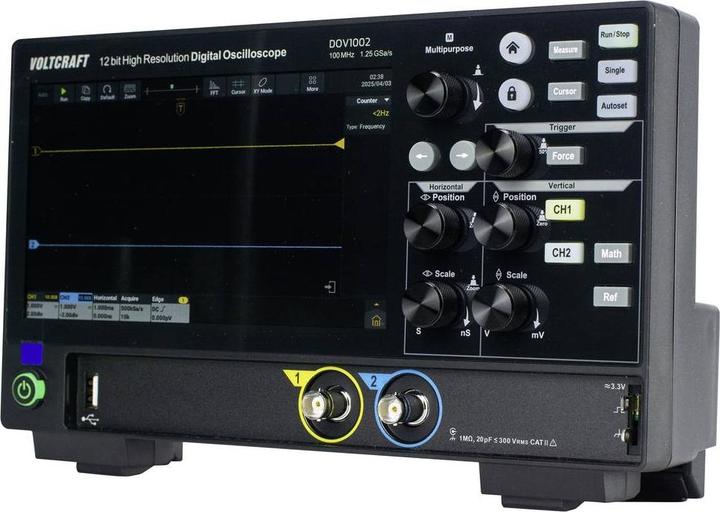

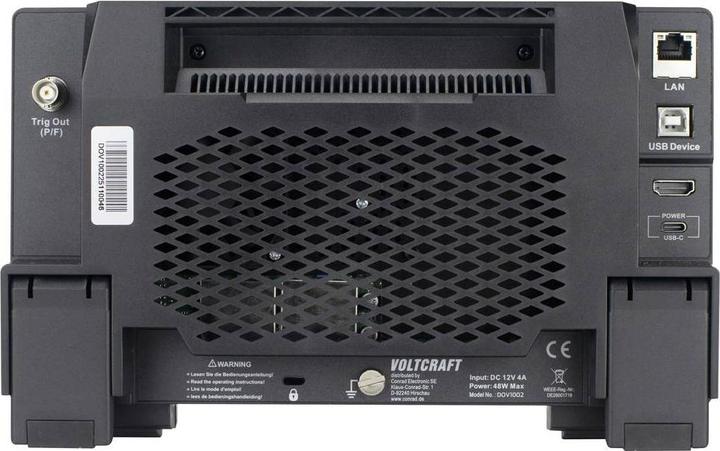

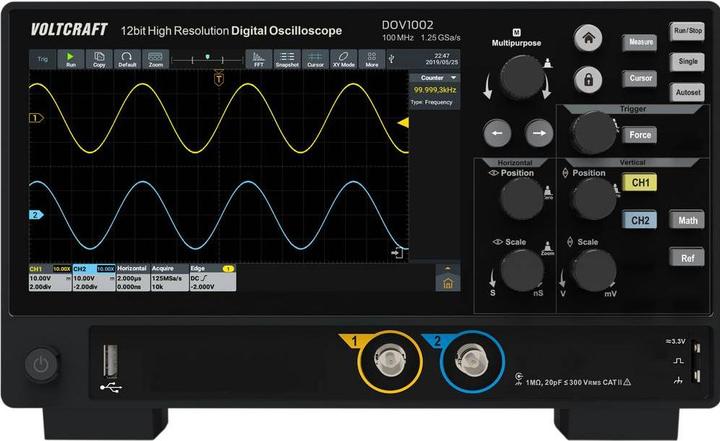

Hochwertig, innovativ und kompakt. Die DOV-Oszilloskop-Serie von Voltcraft beeindruckt mit einer Vielzahl technischer Highlights und maximalem Benutzerkomfort. Ein Analog-Digital-Wandler mit 12-Bit-Auflösung gehört zur Standardausstattung, ebenso wie USB-, LAN- und HDMI-Schnittstellen. Im Mittelpunkt steht der 7-Zoll-Touchscreen mit einer Auflösung von 1024 x 600 Pixeln. Er reagiert nicht nur auf Berührungen, sondern auch auf Gesten, wodurch umständliche Menünavigation weitgehend überflüssig wird.

Herausragende technische Spezifikationen. Alle digitalen DOV-Oszilloskope von Voltcraft arbeiten mit einer maximalen Abtastrate von 1,25 GSa/s. Die Echtzeiterfassung liegt bei 50.000 wfms/s, und die segmentierte Erfassung bei 700.000 wfms/s, was eine schnelle und präzise Erfassung unregelmässiger Signale ermöglicht. Die horizontale Abtastgeschwindigkeit reicht von 1 ns/div bis 1000 s/div (1-2-5 Schritt).

Zahlreiche Triggerfunktionen. Eine der Stärken der DOV-Serie von Voltcraft liegt in ihren umfangreichen Triggerfunktionen. Selbst schwer auslösbare Signale können dank Triggerarten wie Kante, Video, Puls, Steigung, Runt, Fenster, Timeout, Nth, Logik, RS232/UART, I2C, SPI, CAN und LIN erfasst werden.

Spezifikationen des Voltcraft DOV1002. Der DOV1002 verfügt über eine Bandbreite von 100 MHz und zwei analoge Eingänge. Die Signaldauer beträgt 50 M, und für eine klare Anzeige und Auswertung ist die Echtzeitanzeige des Signalverlaufs auf dem PC möglich. Die Triggerquellen sind die beiden Eingänge CH1 und CH2, und die Benutzer können zwischen den Erfassungsmodi Sample, Peak, hohe Auflösung, Durchschnitt und Segmentierung wählen. Die vertikale Empfindlichkeit ist von 500 µV/div bis 10 V/div einstellbar.

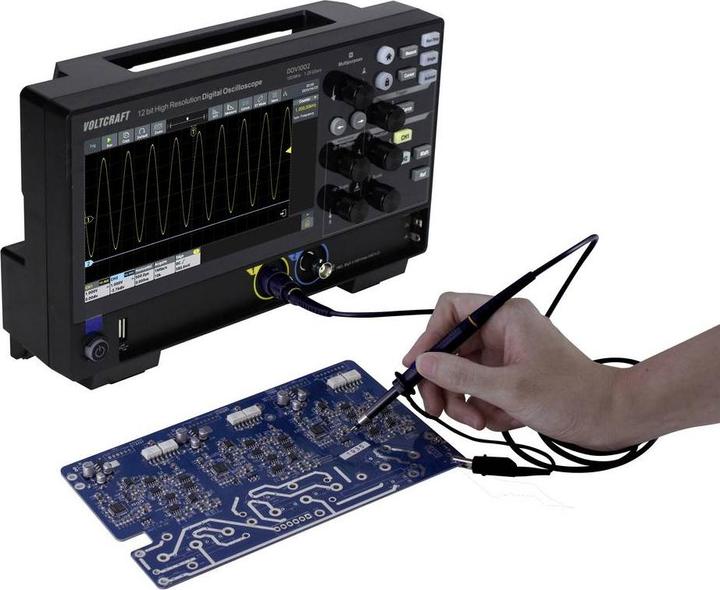

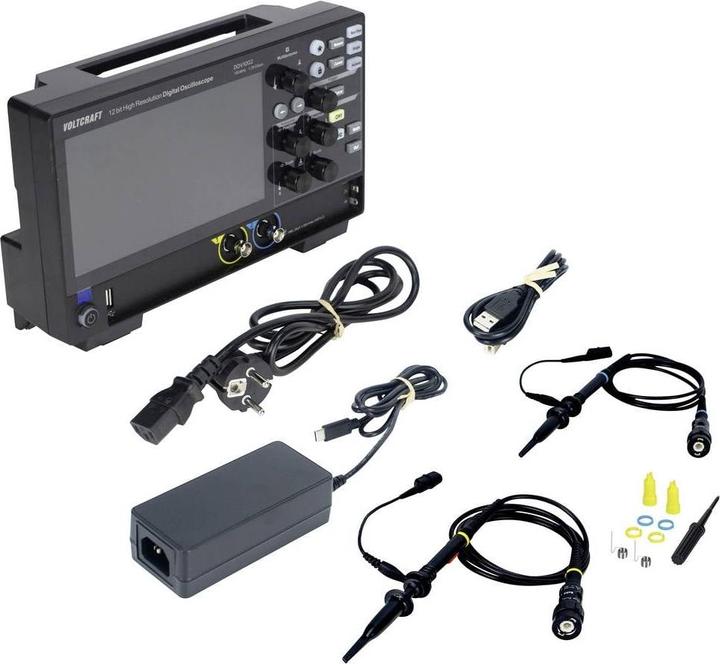

Lieferumfang mit Zubehör. Der Voltcraft DOV1002 wird mit einem USB Type-C-Netzteil, einem USB-Kabel, zwei Sonden und einem Sondenjustageset geliefert. Darüber hinaus enthält das Paket Software mit einem englischen Handbuch auf CD, einem Schnellstartleitfaden und einem Sicherheitsdatenblatt.
