Victron Energy Cyrix-Li-Load CYR010120450 Batterieüberwachung

Cyrix Lithium BMS Batteriekoppler

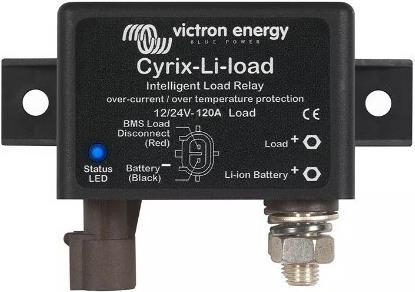

Der Cyrix Batteriekoppler ist ein hochleistungsfähiges mikroprozessorgesteuertes Relais, das zum Schutz der Victron LiFePO4-Batterien eingesetzt werden kann.

Um Zellenunterspannung, Überspannung und Übertemperatur zu vermeiden, verfügen alle Victron LiFePO4-Batterien über eine integrierte Zellenausgleichsfunktion. Diese regelt intern die Unterschiede der Zellen und informiert das externe BMS, ob es die Ladung oder Entladung ab- oder zuschalten soll.

• Abschalten der Last im Fall einer unmittelbar bevorstehenden Zellenunterspannung
• Abschalten oder Reduzieren des Ladestroms im Fall einer unmittelbar bevorstehenden Zellenüberspannung, einer hohen Temperatur (>50°C) oder einer niedrigen Temperatur (<0°C).

Kernstück dieser Schutzvorkehrung ist das VE.Bus BMS oder das Small BMS. Das VE.Bus BMS kann jedoch nur VE.Bus-Geräte direkt anweisen, die Ladung oder Entladung zu unterbrechen. Andere Lasten oder Ladegeräte müssen extern gesteuert werden. Dies gilt auch für das Small BMS, das keine VE.Bus-Geräte steuern kann.

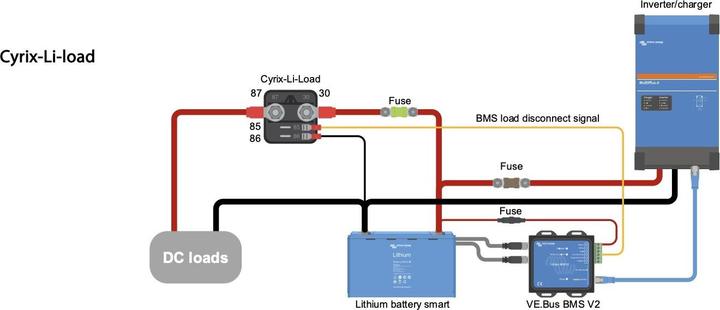

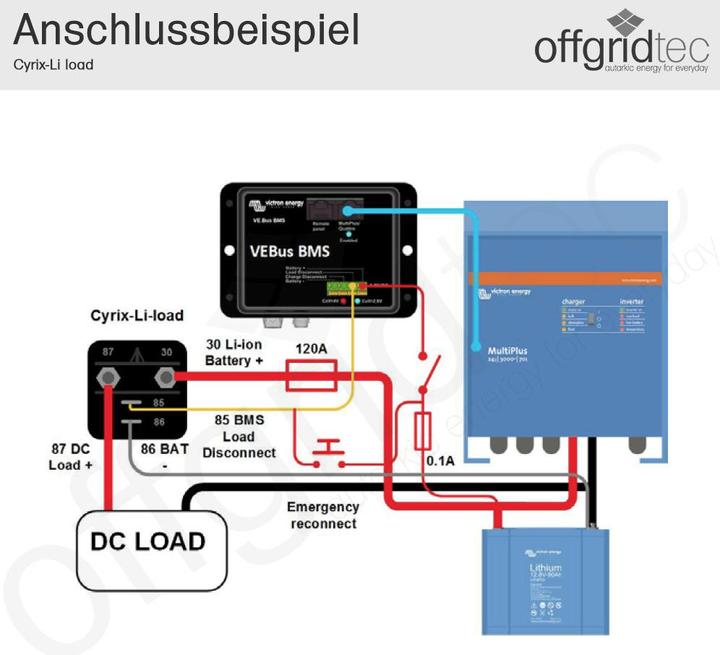

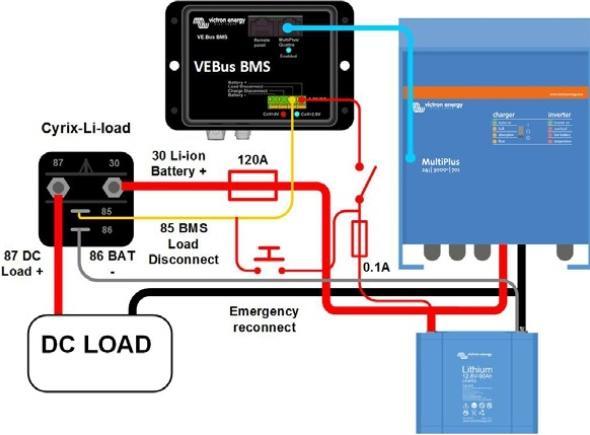

Um solche Lasten bzw. Ladegeräte abzuschalten, sind mehrere vom BMS steuerbare Cyrix-Schalter verfügbar.

Die Modelle unterscheiden sich in:

Systemspannung, Belastungsstärke und ob eine Last oder eine Ladung gesteuert werden soll.

Dabei ist Load zum Steuern der Last und Charge zum Steuern der Ladung.

Für komplexere Systeme macht es oft Sinn, Rücksprache zu halten.
