Velleman Messgerät ESR

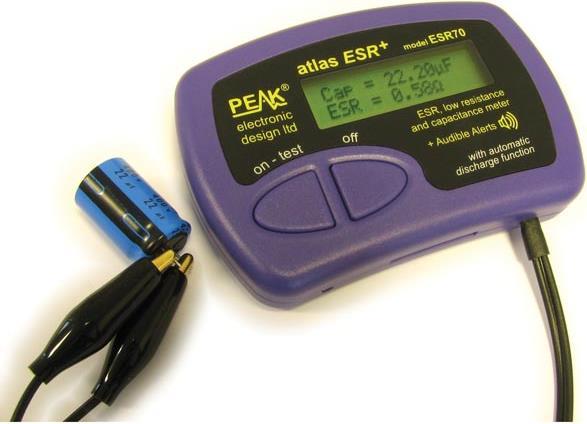

Velleman ESR70 Messgerät für ESR, niedrigen Widerstand und Kapazität,
Eigenschaften

ESR-Messbereich : von 0 bis 20 Ohm
niedrige ESR-Auflösung: 0.01 Ohm
Kapazitätsbereich: 1µF…22mF (22.000µF)
eignet sich auch zum Messen von niedrigen Widerständen
der eingebaute Entladeschaltkreis sorgt dafür, dass ein geladener Kondensator das Gerät nicht beschädigt
mit dem integrierten gesteuerten Entladeschaltkreis braucht der Benutzer die Kondensatoren vor dem Test manuell zu entladen
zur Verwendung innerhalb oder außerhalb des Schaltkreises für ESR- und Niedrig-Ohm-Widerstandsmessungen
automatische und manuelle Abschaltung
with audible alerts

Technische Daten

Specification Summary at 20°C (68°F) unless otherwise specified
Teststrom-Spitzenwert in Kurzschluss (Isc): ±20mA ~ ±25mA
Testspannungs-Spitzenwert im offenen Schaltkreis (Voc): ±2.5V ~ ±3.0V
Kapazitätsbereich: 1µF ~ 22,000µF
Genauigkeit: ±4%±0.2µF
ESR (Ersatz-Serien-Widerstand):
measurement range: 0 Ohm ~ 20 Ohm
resolution (ESR<2 Ohm): 0.01 Ohm ~ 0.02 Ohm
resolution (ESR>2 Ohm): 0.1 Ohm ~ 0.2Ohm
accuracy (ESR<2 Ohm): ±1.5% ±0.02 Ohm
accuracy (ESR>2 Ohm): ±1.5% ±0.2O
max. externe Spannung: C<10µF ±275V; C>10µF ±50V
Spannungslimit für automatische Entladung: ±50V
Batterie:
Typ: MN21/GP23A 12V Alkali
Spannungsbereich: 8.5V ~ 12V
Batteriespannungs- Warnschwellwert: 8.5V
automatische Abschaltung : 30s
Abmessungen: 103x70x20mm (4.1" x 2.8" x 0.8")
Betriebstemperatur: 10°C ~ 40°C (50F ~ 104F)
Weight per product (nett): 0.098kg (3.5oz)
