Varia LTE-Kit für APU-Boards

Varia LTE-Kit für APU-Boards

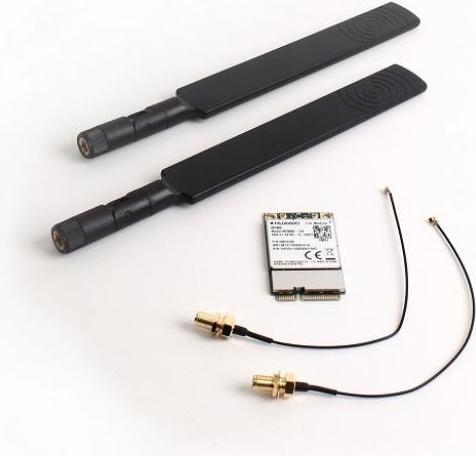

Das LTE-Kit besteht aus einer Quectel EG25-G mPCIe-Karte, zwei SMA Pigtails und zwei 2 dBi SMA Antennen.

Antennen

Die PWB-BC3G-38-RSMAP-Antenne ist eine von der Masseebene unabhängige Antenne, die die globalen 2G/3G- und 4G-Frequenzen von 698-960/1710-2170 und 2396-2700 MHz abdeckt. Die PWB-BC3G-38-RSMAP wurde für Terminals und Router entwickelt und bietet einen beweglichen SMA-Anschluss für eine flexible Positionierung sowie ein schlankes Profil für eine geringe optische Beeinträchtigung.

Pigtails

Das Kabel ist ideal für Access Points, um externe Antennen an MiniPCI-Karten anzuschliessen.

MiniPCIe-Karte

Die Quectel EG25-G Mini PCIe ist ein LTE-Modul der Kategorie 4, das den Standard PCI Express Mini Card-Formfaktor (Mini PCIe) übernimmt. Es ist speziell für M2M- und IoT-Anwendungen optimiert und liefert maximale Datenraten von bis zu 150 Mbps im Downlink und 50 Mbps im Uplink.

Antennenspezifikationen

Antennengewinn (max.): 2 dBi
Frequenzbereich (MHz): 698-960, 1710-2170, 2396-2700 und 3400 - 3800 MHz
Typisches VSWR: < 2,5:1
Polarisation: Vertikal
Richtung: Omnidirektional
Widerstand: 50 Ohm
Anschluss: SMA-Gelenkanschluss (m)
Masse (mm): Länge: 163 (6,4"); Breite: 22 (0,8"); Dicke: 7 (0,27")
Gewicht: 50 g
Farbe: Schwarz
Betriebstemperatur: -40 °C bis +80 °C

Pigtail-Spezifikationen

Anschlüsse: U.FL-Hirose/IPEX zu SMA-Buchse
Kabellänge: 15 cm
Dämpfung: ca. 0,25 dB
Kabeltyp: 1.13 Koaxialkabel
IPX32-Anschluss - passt perfekt auf MiniPCI-Karten mit U.FL-Hirose-Anschluss

MiniPCIe-Kartenspezifikationen

LTE FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
LTE TDD: B38/B39/B40/B41
UMTS: B1/B2/B4/B5/B6/B8/B19
GSM: B2/B3/B5/B8
Daten: LTE FDD: Max. 150 Mbps (DL)/max. 50 Mbps (UL); LTE TDD: Max. 130 Mbps (DL)/max. 35 Mbps (UL); UMTS: DC-HSDPA: Max. 42 Mbps (DL), HSUPA: Max. 5,76 Mbps (UL), WCDMA: Max. 384 Kbps (DL)/max. 384 Kbps (UL); GSM: EDGE: Max. 296 Kbps (DL)/max. 236,8 Kbps (UL).
