Triax optischer

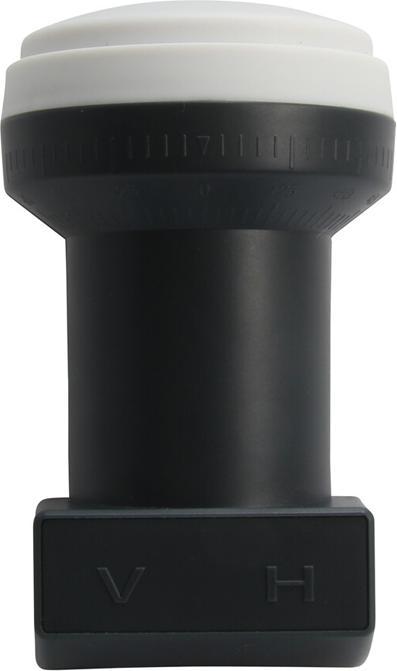

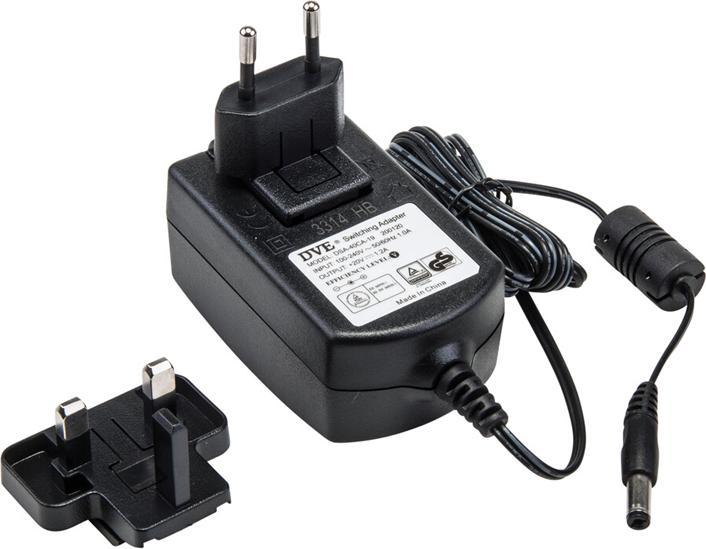

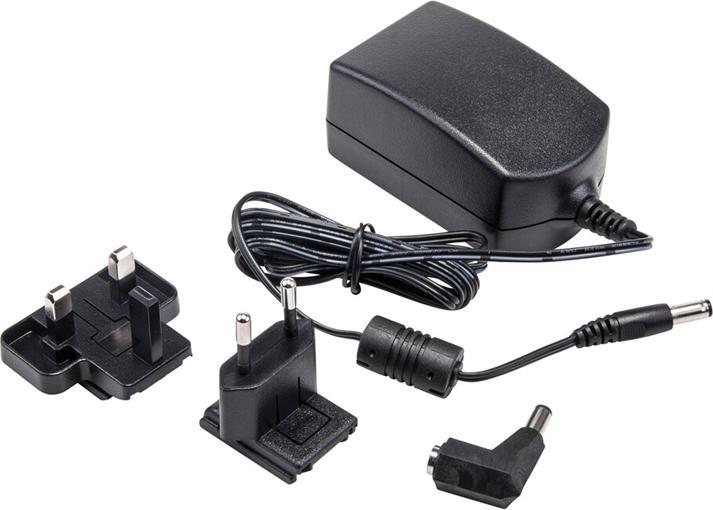

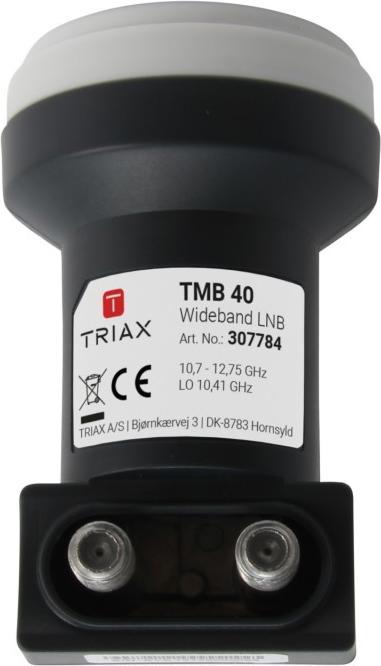

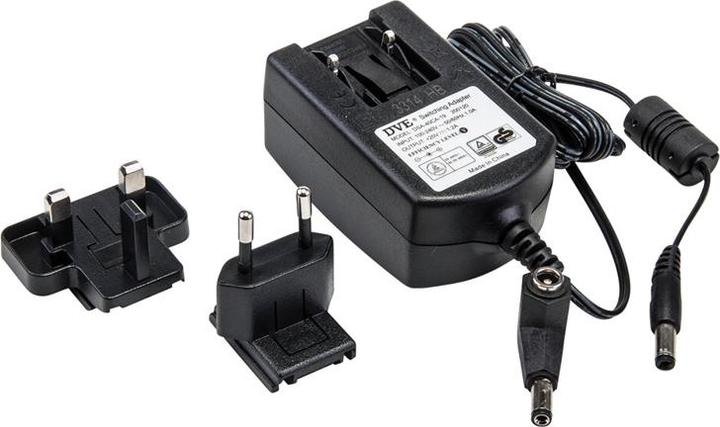

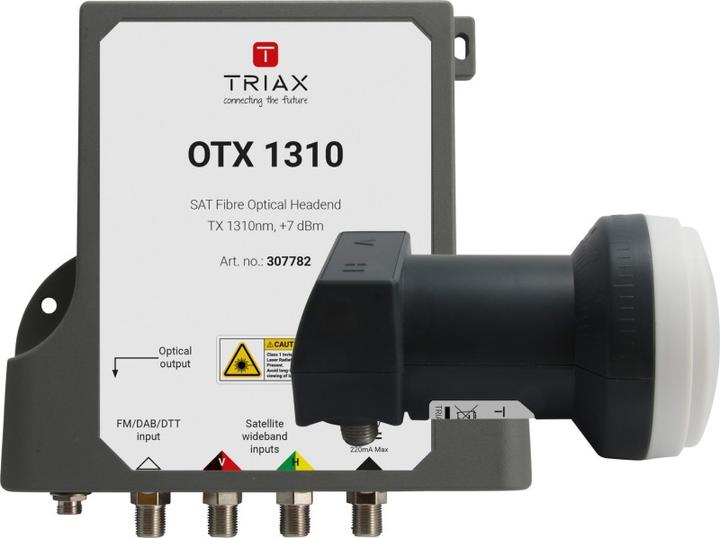

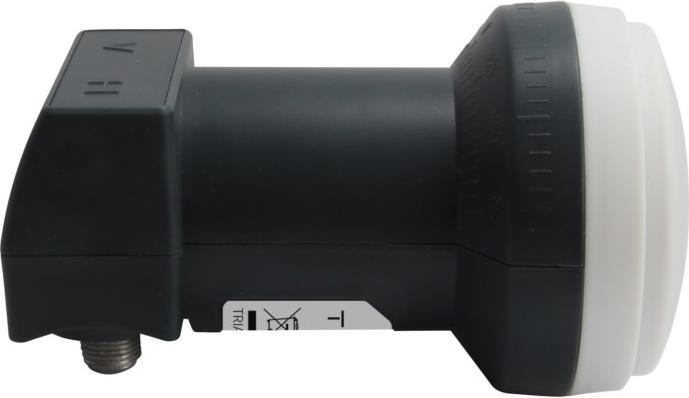

Das OTX 1310 SAT Glasfaser-Headend-Kit besteht aus dem Wideband LNB TWB 40 und dem OTX 1310 SAT FO Transmitter, einschliesslich des Netzteils für die Wandmontage. Dieses Headend ermöglicht die Verteilung von vertikalen und horizontalen SAT-Weitband-Signalen kombiniert mit terrestrischen Rundfunkkanälen über ein Glasfasernetzwerk an eine grosse Anzahl von Gebäuden und Haushalten.

Der TWB 40 sollte auf einer TRIAX-Schüssel mit einem Durchmesser von 85 bis 120 cm installiert werden. Die OTX-Transmittereinheit kann sowohl drinnen als auch draussen montiert werden. Eine spezielle Halterung zur Mastmontage kann als OTX-MB bestellt werden.

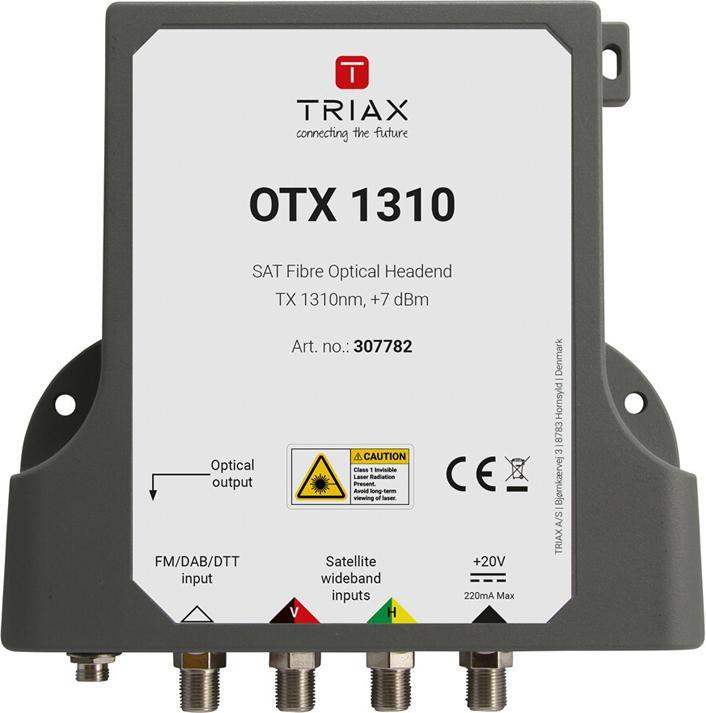

Der OTX-Transmitter verfügt über zwei koaxiale RF-Eingänge zum Anschluss an die vertikalen und horizontalen SAT-IF-Signal-Kabel, die vom Wideband LNB kommen. Der LNB wird über den V-Port (+12V) und den H-Port (+20V) mit Spannung versorgt. Bitte beachten Sie: Der LNB TWB 40 verwendet den V-Port ausschliesslich zur DC-Versorgung. Die OTX-Transmittereinheit besteht aus dem Frequenzstapler für die SAT-IF H- und V-Bänder sowie dem TER-Band und dem Lasertransmitter. Das OTX FO Headend ist in der Lage, ein PON (Passive Optical Network) mit optischen Splittern bis zu 32 Abzweigungen zu betreiben, an die die TRIAX-Optik-Rückwandler TVQ 06, TVC 06 und TOM 08 M/S direkt angeschlossen werden können.

Der OTX 1310, ausgestattet mit einem 1310nm Lasertransmitter, ist die kosteneffizienteste Variante innerhalb der OTX-Familie und unterstützt die oben beschriebenen Standardanwendungen. Das optische Netzwerk kann durch den Einsatz aktiver TRIAX FO-Repeater OTO 32 erheblich erweitert werden.
