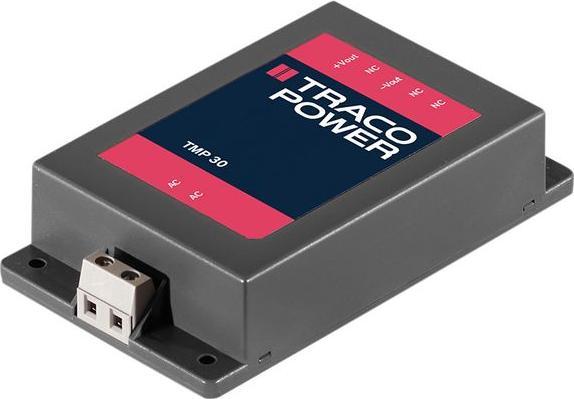

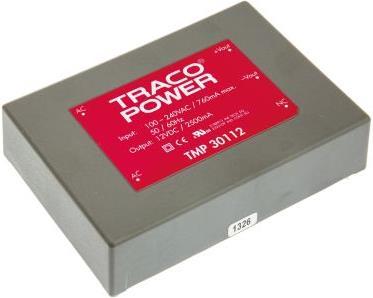

TracoPower Schaltnetzteil TMP 12V 30W Printmontage

Ausgangsspannung: 12V DC
Ausgangsstrom: 2,5A
Nennleistung: 30W
Eingangsspannung: 120 bis 370V DC, 85 bis 264V AC
Anzahl der Ausgänge: 1
Verpackungsart: Eingekapselt
Länge: 88,9mm
Breite: 63,5mm
Tiefe: 21,5mm
Rauschen und Geräuschspannung: ±1%
Lastregelung: ±1%
Netzregelung: ±1%
Minimale Temperatur: -25°C
Maximale Temperatur: +60°C
Betriebsdauer: 250.000 Stunden

Entspricht IEC/EN 60950-1, UL 60950-1, UL/cUL 508 (nur Chassis-Montage für Einzel- und balancierte Doppel-Ausgangsmodelle). Herstellerteilenummern mit dem Suffix "C" weisen auf Chassis-Montage hin. Modelle mit mehreren Ausgängen TMPM 042xx, TMP 1021x, TMP 1521x und TMP 3021x haben einen gemeinsamen Erdanschluss. Bei anderen Modellen mit mehreren Ausgängen ist Ausgang 1 von Ausgang 2/3 isoliert (schwebend). Optionale DIN-Schienen-Montageadapter für Chassis-Montage-Typen (mit einem "C" in der Herstellerteilenummer gekennzeichnet) sind separat erhältlich. Leistungsreduzierung von 3,5% pro °C über 50 °C. Für "TMP 10"-Modelle beträgt die Leistungsreduzierung 2,5% pro °C über 40 °C. Für andere Modelle gilt MTBF gemäss MIL-HDBK-217F (25 °C).

Dies ist ein AC/DC-Netzteil, flach, eingekapselt, 4W bis 60W, aus der Traco TMP- und TMPM-Serie. Diese flachen, eingekapselten AC/DC-Netzteile bieten ultra-kompakte Gehäuse, universelle Eingänge und sind mit Einzel-, Doppel- und Dreifachausgängen erhältlich. Es gibt zwei Montagemöglichkeiten: PCB-Montage mit Lötstiften oder Chassis-Montage mit Anschluss über Schraubklemmen. Typische Anwendungen umfassen platzbeschränkte Umgebungen in gewerblichem und industriellem Equipment.

Hauptmerkmale sind:

• Ultra-kompaktes und flaches Design
• Universeller Eingang: 85-264 Vac
• Vollständig geschlossen zum Schutz gegen Schmutz und Staub
• Kurzschluss-, Überlast- und Überspannungsschutz
• 3 kVac Isolation zwischen Eingang und Ausgang
• Schutzklasse II
• Elektromagnetische Verträglichkeit gemäss EN 55022 Level B, FCC Teil 15 Level B.
