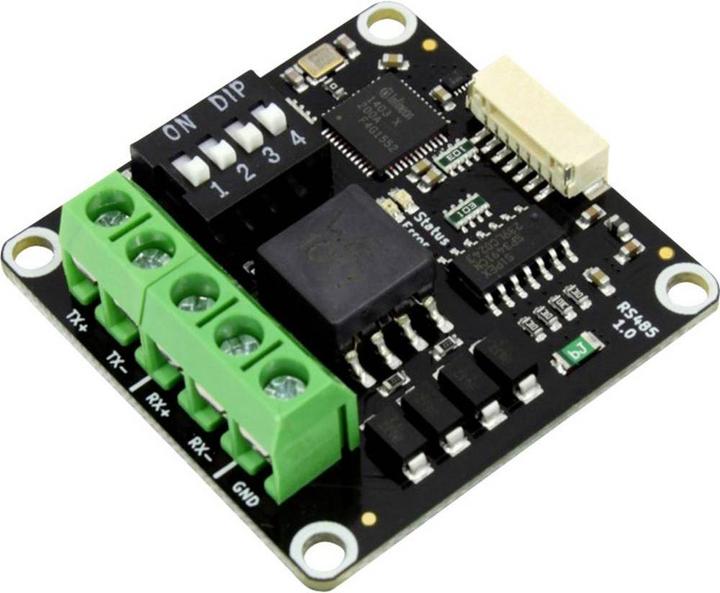

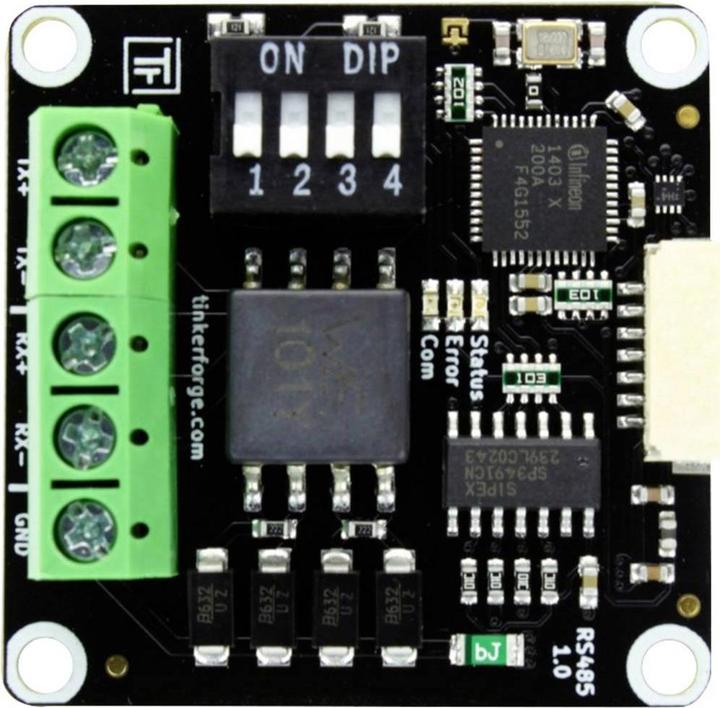

Tinkerforge RS485 Bricklet

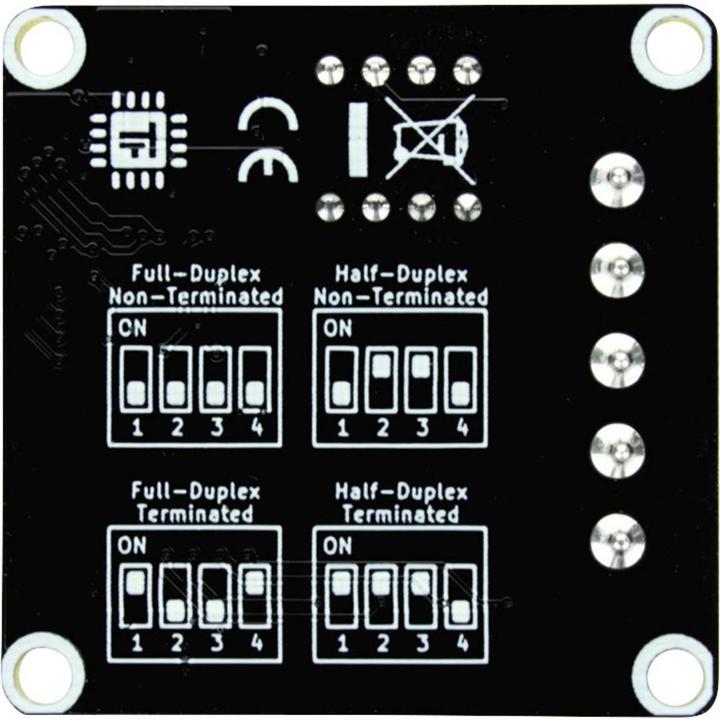

Mit dem RS485 Bricklet können Bricks differentielle Daten über RS-485 empfangen und senden. Es unterstützt Halb- und Voll-Duplex und hat eine konfigurierbare Terminierung. Das Bricklet hat drei Modi: RS485, Modbus RTU Master und Modbus RTU Slave. Im RS485-Modus können beliebige Daten empfangen und gesendet werden. Die Modbus-Modi sind Modbus-Standardkonform. Im Modbus RTU Master-Modus können beliebige Coils/Register von einem Slave gelesen und gesetzt werden. Im Modbus RTU Slave-Modus ist es möglich, Daten für Coils/Register bereitzustellen und über eine Modbus-Master Schreiboperation zu empfangen. Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heisst, es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam. Das RS485 Bricklet hat einen 7-poligen Bricklet-Stecker und wird mit einem 7p-10p Bricklet-Kabel mit einem Brick verbunden.
