Produktinformationen
Features
- Ist Grundlage um Stapel zu bauen
- Benutzbar mit kabelgebundenen und drahtlosen Master Extensions
- Eine USB und vier Bricklet Anschlüsse
Details

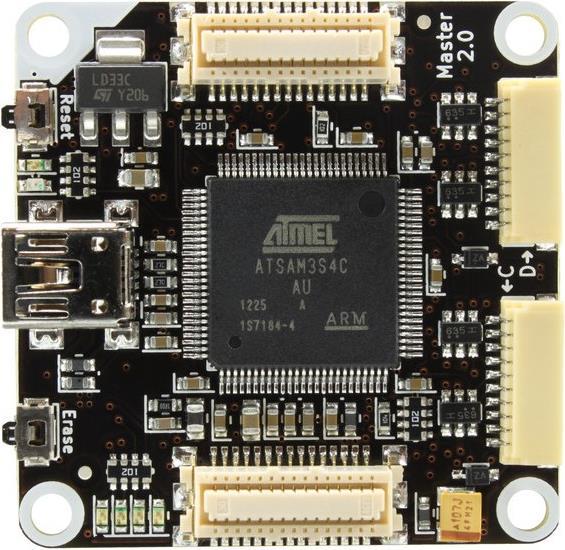

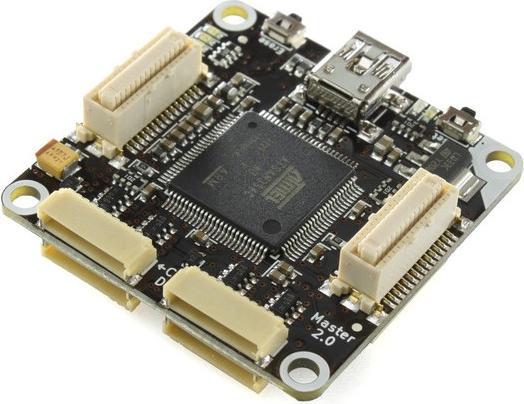

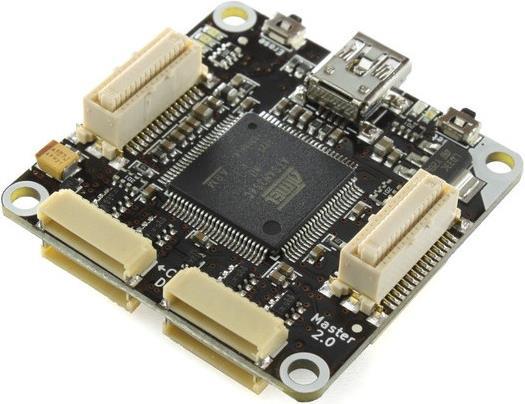

Der Master Brick ist mit einem 32-Bit ARM Mikrocontroller ausgestattet und besitzt zwei Aufgaben. Als erstes besitzt er vier Bricklet Anschlüsse und ist daher ideal geeignet für Anwendungen, bei denen viele Bricklets genutzt werden.

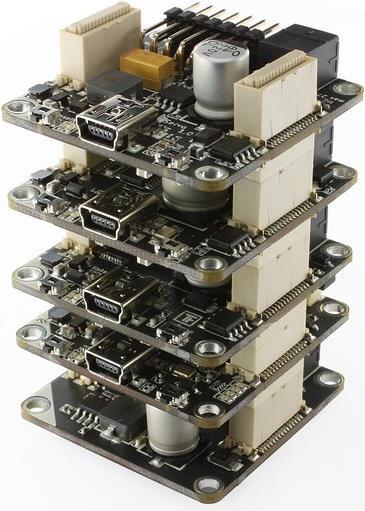

Als zweites kann der Master Brick für Kommunikationsaufgaben genutzt werden. Wird ein Stapel von Bricks aufgebaut, so arbeitet der untere Brick als Master des Stapels und leitet Daten von dem PC an die Platinen des Stapels weiter. Andere Master Bricks im Stapel erkennen, dass sie nicht als Master eingesetzt sind und stellen nur ihre angeschlossenen Bricklets zur Verfügung.
Im einfachsten Fall werden Daten von einem PC über die USB-Verbindung des Master Bricks geleitet. Diese Schnittstelle kann mit Master Extensions geändert werden. Es gibt Master Extensions für kabelgebundene Schnittstellen (RS485, Ethernet) und drahtlose Schnittstellen (WLAN). Diese können auf einen Master Brick gesteckt werden und werden von diesem als weitere Schnittstelle erkannt.

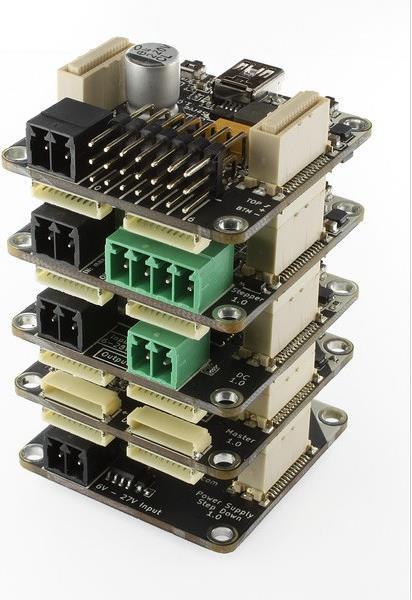

Ein maximaler grosser Stapel besteht aus (von unten nach oben) 1x Step-Down Power Supply, 1x Master Brick, 8x Bricks, 2x Master Extensions. Wenn alle Bricks im Stapel Master Bricks sind, können bis zu 36 Bricklets an einen Stapel angeschlossen werden.
Technische Spezifikation
Eigenschaft | Wert
Mikrocontroller | ATSAM3S4C (256kB Flash, 48kB RAM)
Stromverbrauch | 68mA
Bricklet Anschlüsse | 4

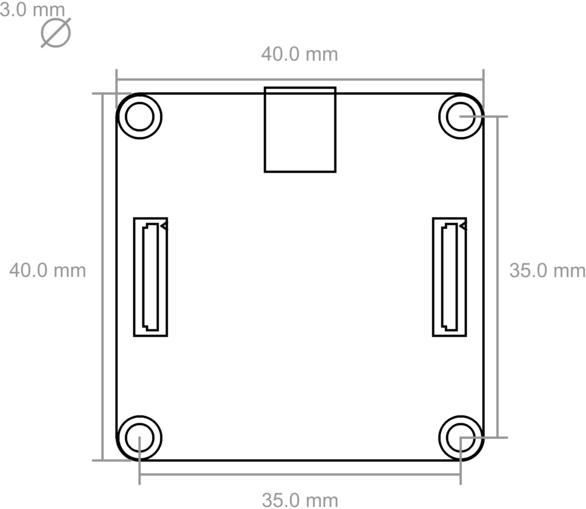

Abmessungen (B x T x H) | 40 x 40 x 16mm (1,57 x 1,57 x 0,63")
Gewicht | 12g
Lieferumfang
- Master Brick
- Gewähltes USB Kabel
- Gewähltes Befestigungskit.
Artikelnummer | 5999217 |
Hersteller | Tinkerforge |
Kategorie | Elektronikmodul |
Herstellernr. | P00000744 |
Release-Datum | 22.11.2016 |
CO₂-Emission | |
Klimabeitrag |
Länge | 6.50 cm |
Breite | 9 cm |
Höhe | 1.50 cm |
Gewicht | 20 g |
