Tinkerforge GPS Bricklet 2.0

Mit dem GPS Bricklet 2.0 können Bricks über GPS ihre Position bestimmen. Es ist auch möglich, Bewegungsdaten (Richtung und Geschwindigkeit), Höheninformationen (Höhe und geodätische Separation) sowie hochgenaue Zeit- und Datumsinformationen mit PPS-Signal zu erhalten.

Aktuelle Werte für Elevation, Azimuth und SNR können für jeden GPS- und GLONASS-Satelliten ausgelesen werden.

Das verwendete GPS-Modul ist optimiert auf eine sehr kurze Zeit bis zum ersten Fix, verfügt über eine hohe Empfindlichkeit (-165 dBm) und liefert mit 10 Hz Updatefrequenz auch schnell genug Daten für Drohnen oder ähnliches. Eine interne Störunterdrückung verbessert den Empfang, wenn Bluetooth- oder WLAN-Geräte in der Nähe sind.

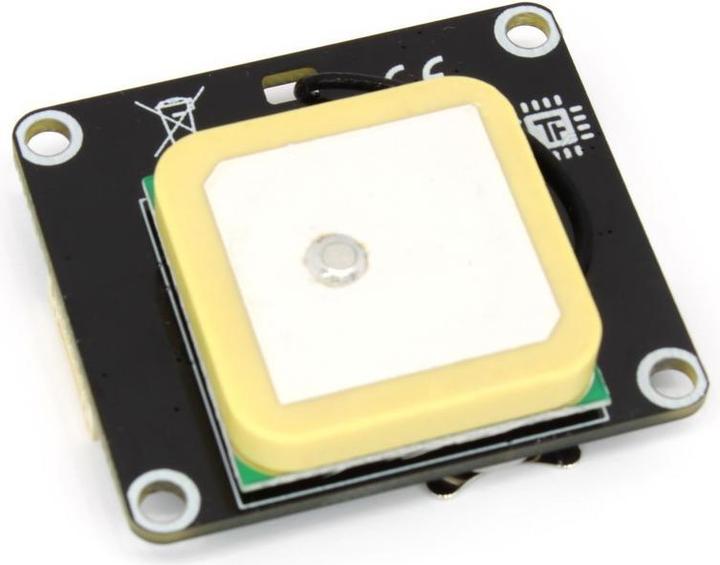

Eine 25 mm x 25 mm grosse aktive Patch-Antenne mit grosser Verstärkung ist permanent auf der Unterseite befestigt und über einen U.FL-Stecker mit dem GPS-Modul verbunden. Die Steckverbindung kann gelöst werden, um eine andere externe Antenne anzuschliessen.

Eine CR1025 Knopfzellenbatterie wird mit dem Bricklet ausgeliefert. Die Batterie wird genutzt, um Positionsinformationen zu speichern, wenn die Stromversorgung wegfällt. Mit den gespeicherten Informationen kann ein Fix schneller wiederhergestellt werden, wenn die Stromversorgung wieder zur Verfügung steht.

Das GPS Bricklet 2.0 hat einen 7-poligen Bricklet-Stecker und wird mit einem 7p-10p Bricklet-Kabel mit einem Brick verbunden.

• Unterstützt GPS und GLONASS gleichzeitig (später auch Galileo durch Softwareupdate)
• Empfängt Bewegungs-, Positions-, Höhen- und Zeitdaten sowie PPS-Signal
• Elevation, Azimuth und SNR für jeden GPS/GLONASS-Satelliten abfragbar
• 99 Kanäle, 10 Hz Update-Rate
• Hohe Empfindlichkeit und Genauigkeit, Störunterdrückung.
