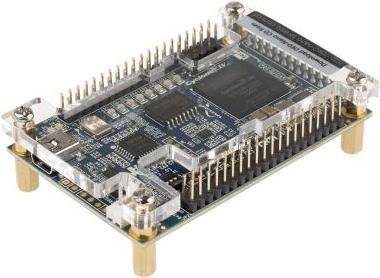

Terasic Cyclone IV DE0-Nano-Start-Kit

Speicherprogrammierbare Steuerungstechnologie: FPGA
Kit-Klassifizierung: Starterkit
Kit-Name: Cyclone IV DE0-Nano

USB-Kabel, System CD, kostenloses komplettes Altera Design Suite-Paket, Schnellstartübersicht. Das Cyclone-Starterkit IV DE0-Nano bietet eine kompakte FPGA-Entwicklungsplattform, die sich für Schaltkreis-Prototypentwicklung, z. B. für Roboter und tragbare Projekte, eignet. Die Platine ist für die einfachstmögliche Umsetzung ausgelegt und zielt auf die Cyclone IV-Einheit mit bis zu 22320 Logikelementen ab. Die Vorteile der DE0-Nano-Platine sind ihre Abmessungen, ihr Gewicht und die Möglichkeit, ohne überflüssige Hardware neu konfiguriert zu werden. Dadurch hebt sie sich von anderen Universal-Entwicklungsplatinen ab. Parallax stellt alle Designdateien für die 8-Core-Propeller-Mikrocontroller-Open-Source zur Verfügung. Details zur Programmierung der DE0-Nano als Propeller sowie alle notwendigen Dateien sind verfügbar.

Technische Spezifikationen:

• Altera Cyclone IV EP4CE22F17C6N FPGA
• 22320 Logikelemente
• 594 kB Speicher
• 66 Multiplikatoren
• 4 PLL
• Max. 153 E/A-Stifte
• 64 MB Konfigurations-Flash-Speicher
• 50 MHz Taktoszillator
• 32 MB SDRAM
• 2 KB I2C-EEPROM
• ADXL345 3-Achsen-Beschleunigungsmesser
• ADC128S022, 8-Kanal, 12-Bit A/D-Wandler, 50 ksps bis 200 ksps
• 8 grüne LEDs
• 2 x prellfreie Drucktasten
• 4 x DIP-Schalter
• Netzteil: miniUSB-Anschluss (5 V), zwei GPIO-Stiftleisten (5 V), 2-polige externe Versorgungsstiftleiste (+3,6 bis +5,7 V)
• Integrierter USB-Blaster/Stromkreis für Programmierung
• Zwei 40-polige Stiftleisten bieten 72 digitale E/A-Stifte
• 26-polige Stiftleiste enthält 16 digitale E/A-Stifte und 8 analoge Eingangsstifte.
