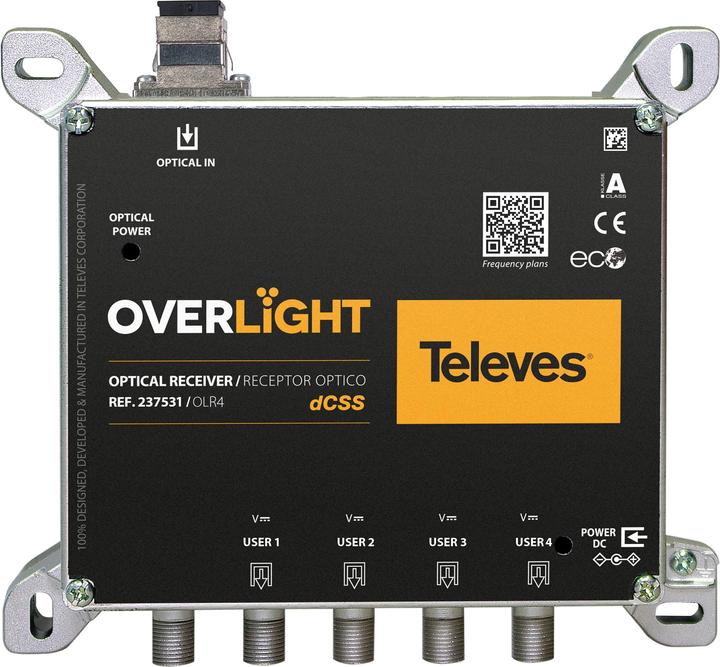

Televes OLR 4 Optischer Rückumsetzer Quad/4xDCSS oder 4xLegacy

Dieser optische Konverter ist für die Erfassung eines optischen Fernsehsignals (1100...1650 nm), dessen Verarbeitung und die Wiederherstellung der ursprünglichen satellitengestützten und terrestrischen Fernsehsignale zuständig, um Legacy- oder dCSS-Signale auf seinen 4 HF-Ausgängen zu liefern. Dank seines optimierten elektronischen Verhaltens und seiner geringen Verluste ist es möglich, die Anzahl der erforderlichen Verstärkergeräte zu reduzieren und den Einsatz in kollektiven Anlagen zu vereinfachen, wobei die Signalqualität von Anfang bis Ende erhalten bleibt. Darüber hinaus ist es für den Einsatz in GPON-Installationen geeignet und perfekt auf dCSS-Anwendungen abgestimmt. Dieses Gerät ist Teil des Overlight-Systems, das die Verteilung von Satelliten- und DTT-Signalen an mehrere Nutzer über eine einzige Glasfaser übernimmt.

Highlights

• Sehr kompakt in Abmessungen und Gewicht (137 x 120 x 30 mm)
• Kompatibel mit GPON-Installationen
• Geringe Verluste
• Optimiertes elektronisches Verhalten
• 100 % europäisches Design, Qualität und Herstellung

Merkmale

• Optischer SC/APC-Stecker
• F-Anschlüsse für HF
• Hochabschirmendes Zamak-Gehäuse
• Wandmontage möglich
• Netzteil im Lieferumfang enthalten
• LED-Anzeige zur Anzeige des Signalstatus

Technische Daten

TERR Ausgänge-Anzahl: 4
dCSS Ausgänge-Anzahl: 4
Legacy Ausgänge-Anzahl: 4
Impedanz: 75 Ω
Ausgangstyp TERR:
Ausgangsspannung dBμV: 69 ... 73
Ausgangsfrequenzbereich MHz: 87 ... 694
Ausgangstyp dCSS:
Ausgangsspannung dBμV: 80
Ausgangsfrequenzbereich MHz: --
Ausgangstyp Legacy:
Ausgangsspannung dBμV: 64 ... 71
Ausgangsfrequenzbereich MHz: 950 ... 2150
dCSS-Standard: Deutschland (EN50494/EN50607)
Wellenlänge: 1200 ... 1600 nm
Optisches Gerät: InGaAs pin photodiode
Optische Eingangspegel: -13 ... -6 dBm
HF-Anschlüsse: F-Buchse
Optische Anschlüsse: SC/APC
Spannungsversorgung: 12 ... 18 Vdc
Max. Stromaufnahme (@12V): ...
