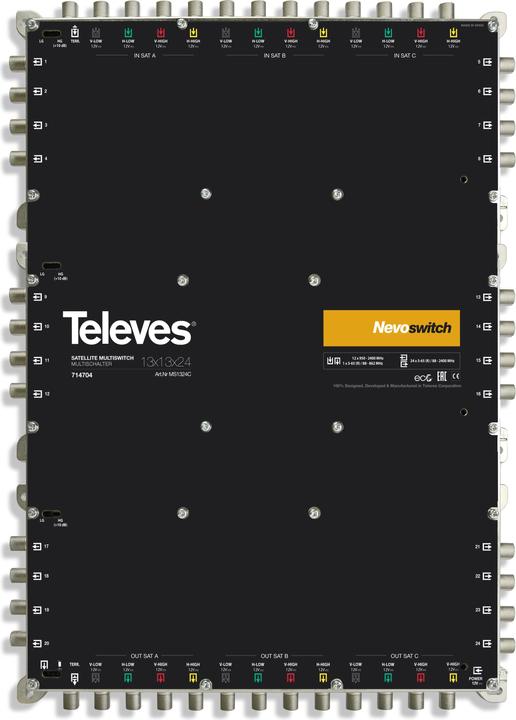

Televes Multischalter

Multischalter mit 13 Eingängen (1 terrestrisch und 12 SAT) und 24 Teilnehmerausgängen. Sehr flexibel: kann dank schaltbarer Abschlusswiderstände als Einzel- oder Kaskadenschalter verwendet werden.

Highlights

• Dämpfungsschalter 10dB für die Teilnehmer (ON = LG / OFF = HG) für das SAT-Signal
• Fernspeisung über VL
• DC-Durchgang zwischen Eingängen und Kaskadenausgängen
• Rückkanal-kompatibel für CoaxData-Systeme
• Europäische Qualität und Design, 100 % hergestellt und getestet bei Televes

Eigenschaften

• Sehr kompakte Bauweise
• Gehäuse aus Druckguss, entwickelt und hergestellt bei Televes
• Eingänge und Durchgangsausgänge farblich gekennzeichnet
• Umschaltung zwischen Kaskade und Einzel-Schalter (Abschlusswiderstände können hinzugefügt werden)
• 12 V Stromversorgung
• Geringer Stromverbrauch, daher wirtschaftlicher Betrieb

Spezifikation

• Anzahl der Eingänge: 13
• Anzahl der Kaskadenausgänge: 13
• Anzahl der Teilnehmerausgänge: 24
• Frequenzbereich TERR. MHz: 88 ... 862
• Frequenzbereich SAT. MHz: 950 ... 2400
• Eingangspegel TERR. dBμV: 90
• Eingangspegel SAT. dBμV: 112
• Durchgangsdämpfung TERR. dB: 6
• Durchgangsdämpfung SAT. dB: 6 ... 15
• Teilnehmerdämpfung 1...8 TERR. dB: 4
• Teilnehmerdämpfung 1...8 SAT. dB: 3
• Teilnehmerdämpfung 9...16 TERR. dB: 6
• Teilnehmerdämpfung 9...16 SAT. dB: 6
• Teilnehmerdämpfung 17...24 TERR. dB: 8
• Teilnehmerdämpfung 17...24 SAT. dB: 10
• Entkopplung H/V dB: > 30
• TN-Entkopplung dB: > 25
• Stromversorgung Vdc: 12
• Max. Stromverbrauch (PSU - LG) mA: 130
• Max. Stromverbrauch (PSU - HG) mA: 260
• Max. Stromverbrauch (STB) mA: 40
• Betriebstemperatur °C: -5 ... 45
• Schutzindex: 20.
