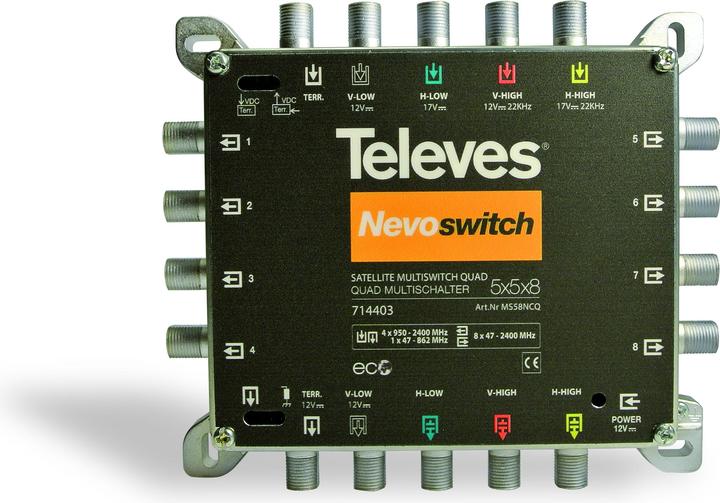

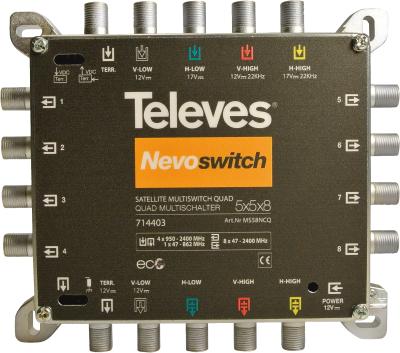

Televes MS58NCQ Multischalter

Kaskadierbarer und QUAD-kompatibler Multischalter mit 5 Eingängen (1 terrestrisch und 4 Polaritäten eines Satelliten) und 8 TN-Ausgängen. Er kann sowohl als einzelner Multischalter (Sternverteilung) als auch als Kaskadenschalter verwendet werden, dank umschaltbarer Abschlusswiderstände.

Höhepunkte

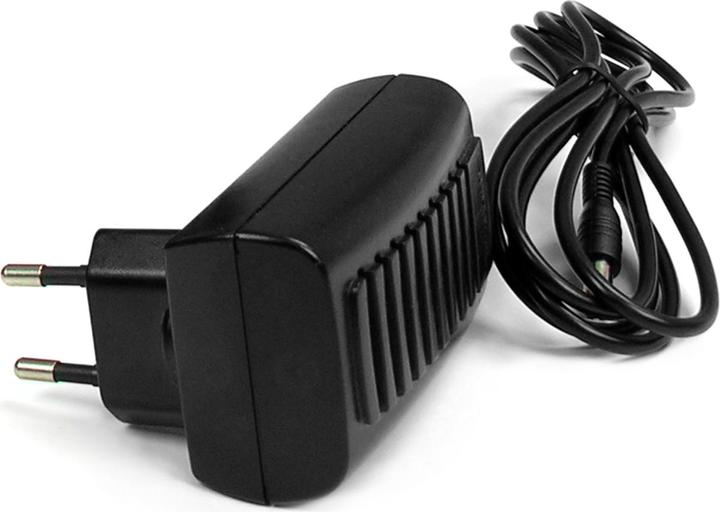

• Inklusive 12 V Netzteil MS-NT1208N.
• Kompatibel mit QUAD LNB durch 22KHz Generator.
• Ein Schalter zur Speisung terrestrischer Vorverstärker oder für den Durchgangsstrom.
• Fernspeisung über VL.
• DC-Zirkulation von den Eingängen nach oben.
• Terrestrisch aktiv.
• Europäisches Design, Qualität und Fertigung.

Eigenschaften

• Sehr kompaktes Gehäuse.
• Gussgehäuse mit besten Abschirmeigenschaften.
• Farbcodierung der Eingänge und Ausgänge.
• ECO-Modus.
• Sehr flexibel: dank umschaltbarer Abschlusswiderstände für jeden Einzel- oder Kaskadenschalter.
• 12 V Stromversorgung.
• Geringer Stromverbrauch, daher wirtschaftlicher Betrieb (receiver-betrieben).

Technische Daten
Anzahl der Eingänge: 5
Anzahl der Kaskadenausgänge: 5
Anzahl der Teilnehmerausgänge: 8
Frequenzbereich TERR: 47 ... 862 MHz
Frequenzbereich SAT: 950 ... 2400 MHz
Eingangspegel TERR: 92 dBμV
Eingangspegel SAT: 105 dBμV
Dämpfung TERR: 2 dB
Durchgangsdämpfung SAT: 1,5 ... 4 dB
Teilnehmerdämpfung 1...8 TERR: 2 dB
Teilnehmerdämpfung 1...8 SAT: 1 dB
Entkopplung H/V: > 30 dB
TN-Entkopplung: > 25 dB
Stromversorgung: 12 Vdc
Max. Stromverbrauch (PSU): 40 mA
Max. Stromverbrauch (STB): 35 mA
Betriebstemperatur: -5 ... 45 °C
Schutzindex: 20

Physikalische Daten
Nettogewicht: 491 g
Bruttogewicht: 491 g
Breite: 137 mm
Höhe: 121 mm
Tiefe: 29 mm
Hauptproduktgewicht: 369 g.
