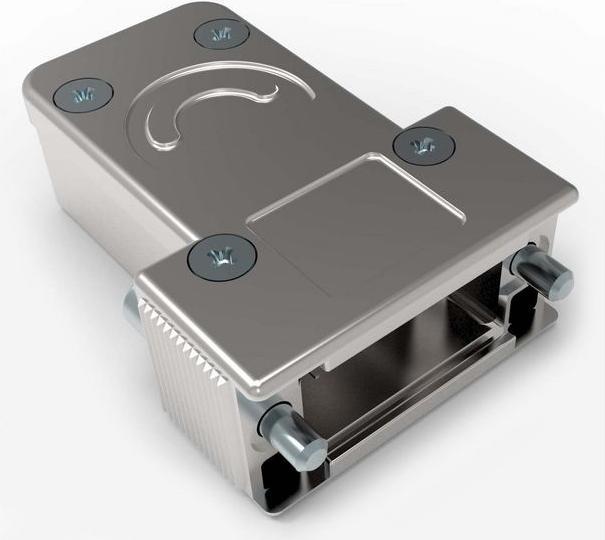

TE Connectivity Full Metal Hoods Size 1

Anzahl der Kontakte: 9, 15
Gehäusematerial: Zinkdruckguss
Gehäuseausrichtung: Abgewinkelt
Gehäusematerialbeschichtung: Nickel

Schienen-D-Sub-Steckerendgehäuse mit Vollmetallschirmung von TE Connectivity. Diese Serie von hochwertigen D-Sub-Steckerendgehäusen aus Vollmetall ist für den Einsatz mit D-Sub-Miniatursteckverbindern konzipiert. Die robusten zweiteiligen Druckgusshauben sind für eine einfache Montage mit selbstsichernden Schrauben befestigt. Hauben sind mit zwei Zugentlastungsoptionen erhältlich: Crimpzugentlastung für raue Umgebungen und extreme Schwingungen sowie Schraubenzugentlastung für schnelle Kabelvorbereitung. Mit ihren drei Kabelausgangsoptionen und 360°-EMV-Abschirmung sind die Ganzmetallkappen ideal für den Einsatz in EN50155-Systemen. Für die Crimp-Zugentlastung sind ein Crimp-Flansch und eine Quetschhülse mit geeigneter Grösse erforderlich, wobei die Auswahl vom Aussendurchmesser des verwendeten Kabels abhängt. Grosser Crimp-Flansch, siehe übliche Teilenummer 139-1547 für Auswahl an Grössen. Kleiner Crimp-Flansch, siehe übliche Teilenummer 139-1556 für Auswahl an Grössen. Quetschhülsen, siehe übliche Teilenummer 139-1564 für Auswahl an Grössen. Für die Schraubenzugentlastung ist eine Kabelklemme mit geeigneter Grösse erforderlich, wobei die Auswahl ebenfalls vom Aussendurchmesser des verwendeten Kabels abhängt. Kabelklemmen, siehe übliche Teilenummer 139-1541 für Auswahl an Grössen.

Eigenschaften und Vorteile:

• Selbstsichernde Montageschrauben
• Hochwertiges Vollmetallgehäuse
• 360°-EMV-Abschirmung für den Einsatz in EN50155-Systemen
• Kabelausgangsoptionen mit 225°, 180° und 135°
• Mehrere Gehäusegrössen für Entwurfsflexibilität
• Crimp- oder Schraubenzugentlastung

Anwendungsbereich:
Datensysteme für raue Umgebungen, Eisenbahn, industrielles Ethernet.
